DIN-Steckverbinder mit hoher oder geringer Kontaktdichte — wir ermöglichen Ihnen Flexibilität
Steckverbinder mit vor- oder nacheilenden Kontakten konfigurieren — ganz nach Ihren Wünschen
DIN-Steckverbinder in Einpresstechnik mit passendem Werkzeug und Maschine – Lösung aus einer Hand
Über 50 Jahre IEC 60603-2 — breite Vielfalt, langjährig bewährt
Seit über 50 Jahren sind Steckverbinder, die der heutigen IEC 60603-2 (früher: DIN 41612) entsprechen, im Einsatz. Und das aus gutem Grund. Auch wenn sich die Technik weiterentwickelt hat und in Zeiten von IoT und Industrie 2.0 Anwendungen kleiner werden und trotzdem mehr Baugruppen beinhalten, sind DIN-Steckverbindungen immer noch genauso aktuell wie vor fünf Jahrzenten – durch ihre Kompatibilität mit den neuesten Board-Designs, begünstigt durch ihre breite Vielfalt an Bauformen, Polzahlen und Anschlusstechniken.
Neben Löt- und Wire-Wrap-Technik haben Sie bei ept auch die Möglichkeit, die Steckverbinderfamilie in der von ept entwickelten Tcom press Einpresszone zu erhalten. Die ept-Produktreihe DIN 41612 / IEC 60603-2 umfasst 12 Grundbauformen sowie weitere ergänzende Versionen im Raster 2.54 mm bzw. 5.08 mm. Es stehen sowohl Signalstecker mit einer Stromtragfähigkeit bis zu 1.5 A als auch Powersteckverbinder mit bis zu 5.6 A bzw. sogar 15 A pro Pin zur Auswahl. Dieser Variantenreichtum ermöglicht den Einsatz der Steckverbinderfamilie in einem überaus breiten Anwendungsbereich. Die Standardisierung gewährleistet die Kompatibilität von Steckverbindern unter verschiedenen Herstellern.Wolfgang Schmid, Produktmanager ept GmbH
ept-Produktmanager Wolfgang Schmid präsentiert den DIN-Leiterplattensteckverbinder

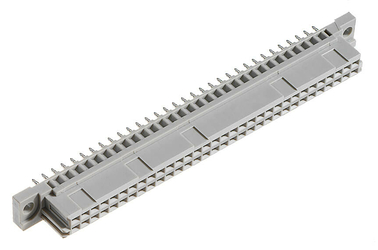

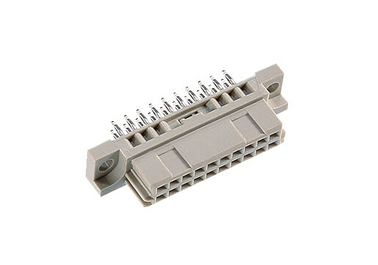

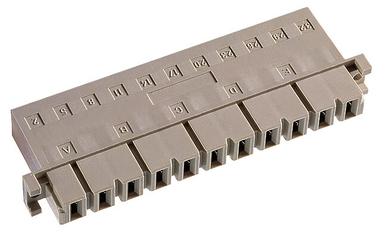

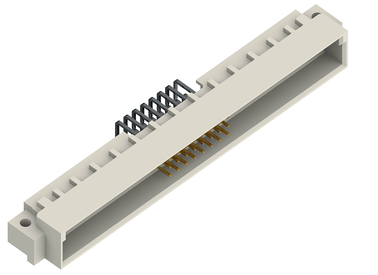

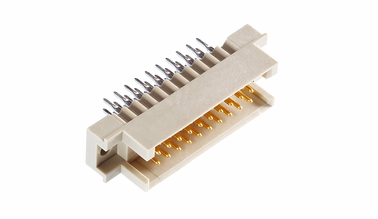

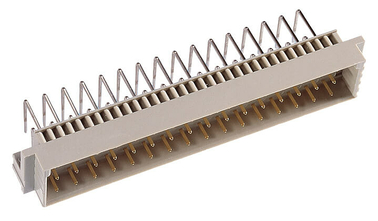

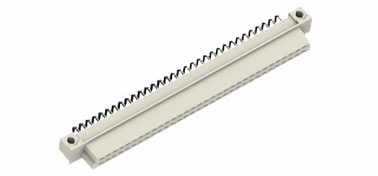

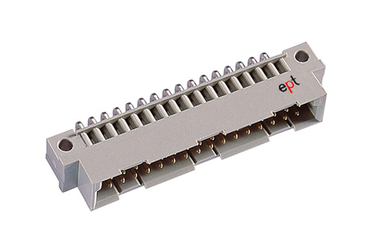

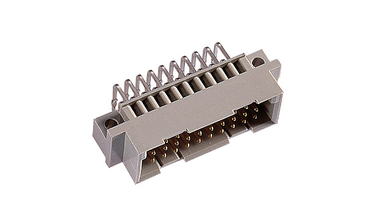

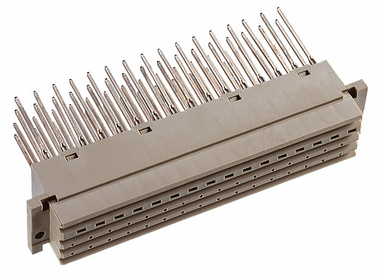

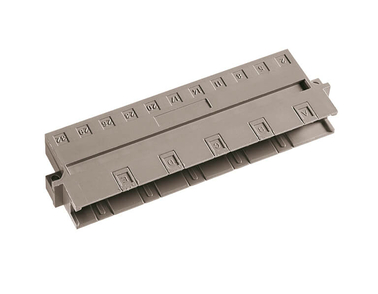

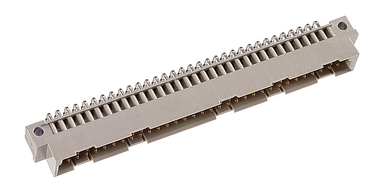

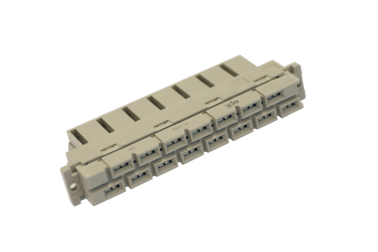

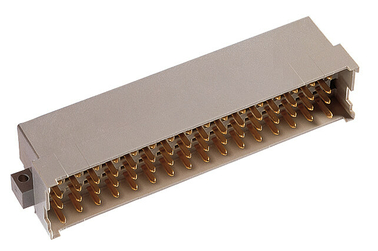

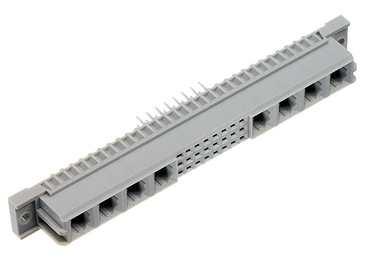

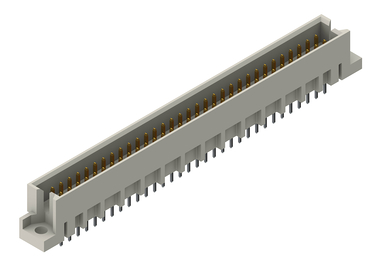

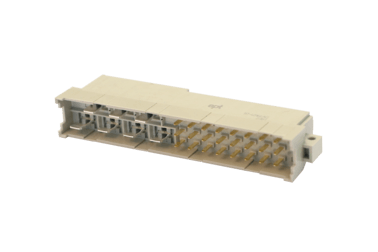

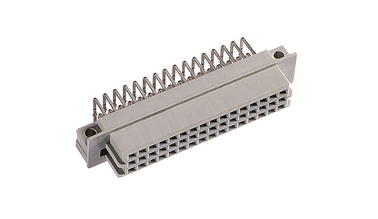

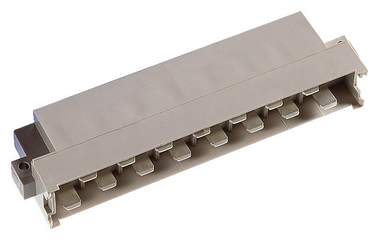

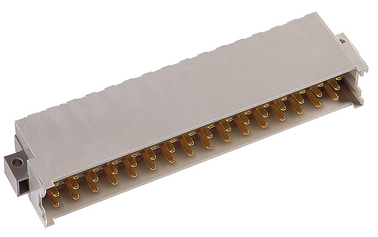

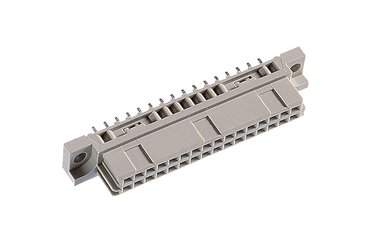

Features der DIN-Steckverbinder für Board-to-Board Anwendungen

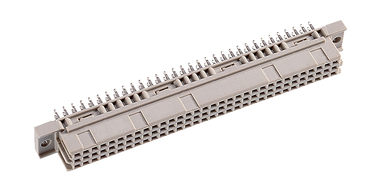

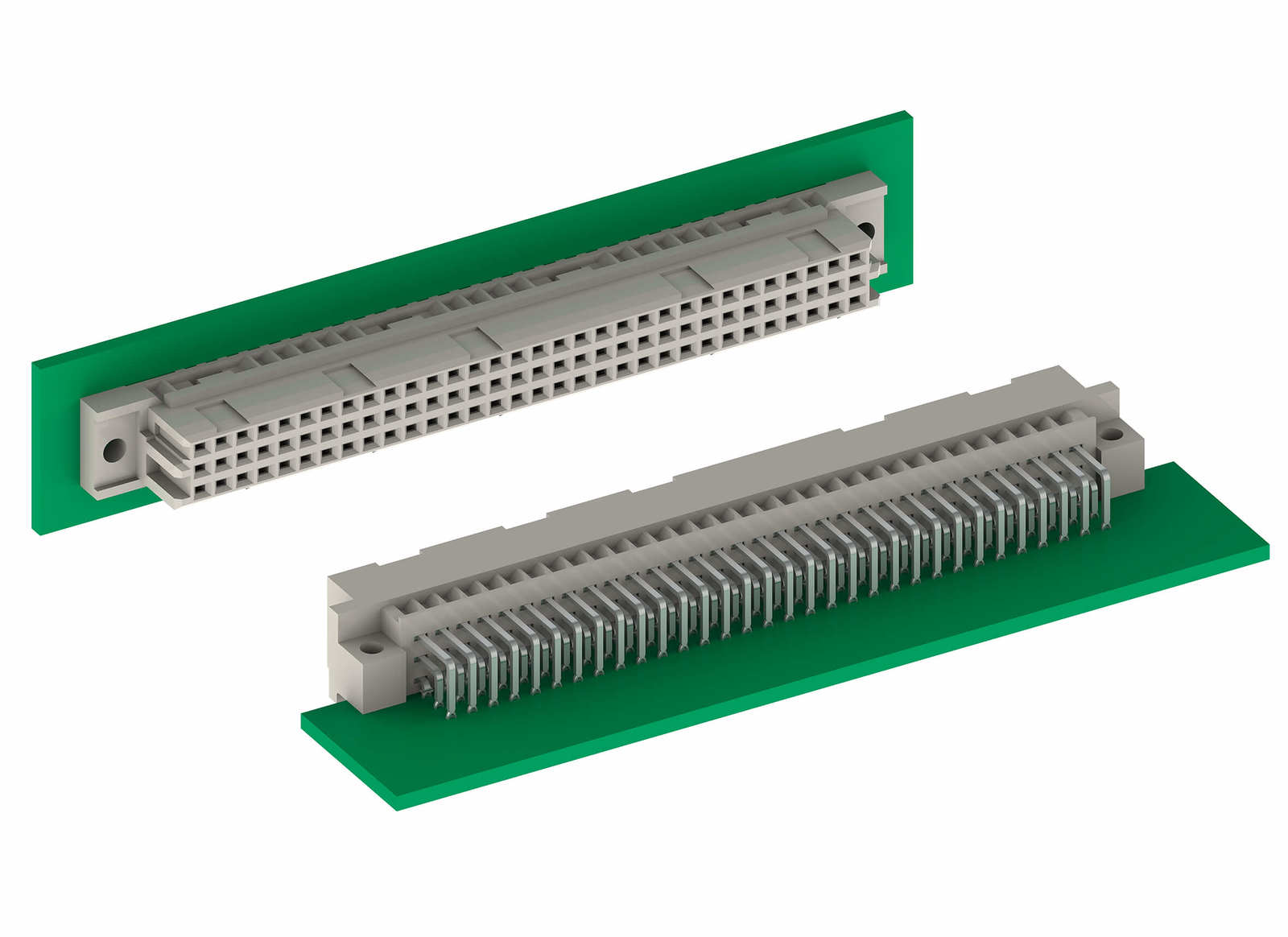

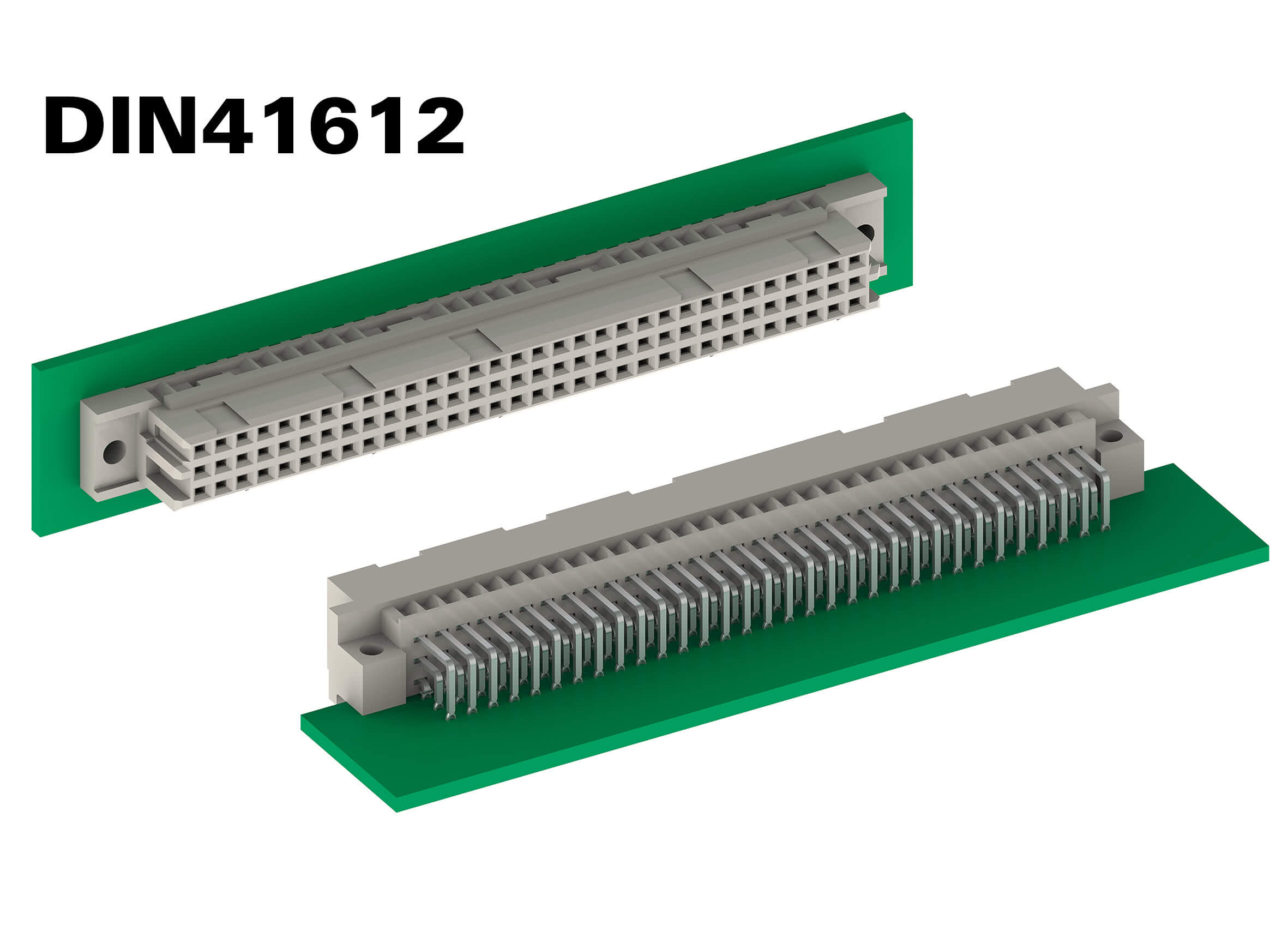

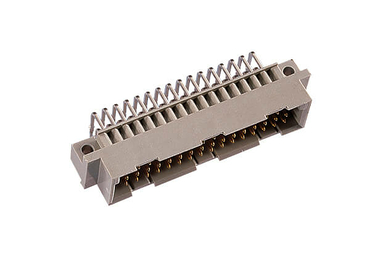

Vor allem in der Industrie sind die DIN-Steckverbinder nach wie vor weit verbreitet. So baut z.B. der seit über 35 Jahren am Markt erhältliche VME-Bus auf DIN-Steckverbindern auf. Damit konnte er sich eine sehr gute Position bei dem Industrie-PC sichern und wird auch bei neuen Entwicklungen noch eingesetzt. Die Vielzahl an verschiedenen Bauformen und Anschlusstechniken (Einpresstechnik, Tauchlöt, Handlöt, Wickeltechnik, Crimp und THR) von DIN-Steckverbindern decken ein breites Anwendungsspektrum ab. Zudem sichert der robuste und zuverlässige Aufbau den Steckverbindern auch weiterhin die Zukunft. Mit DIN-Steckverbindern werden heute Anwendungen im Bereich der Signalübertragung ebenso wie die Übertragung von höheren Strömen realisiert. Und das in allen Bereichen der Industrie-Elektronik: von Steuerungstechnik über Motor-Steuerungen bis zum Industrie-PC.DIN-Anwendung C-ML, C-FL
Anschlusstechniken
Leiterplattenverbindungen
Anwendungen

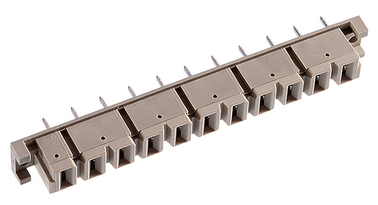

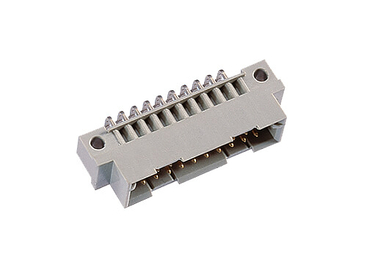

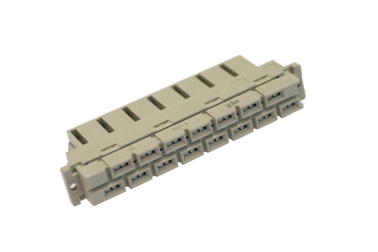

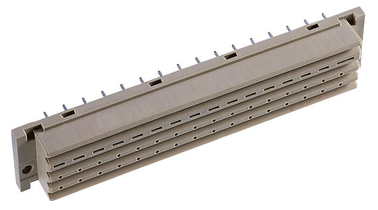

Features

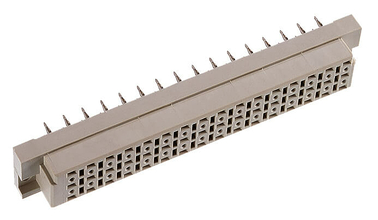

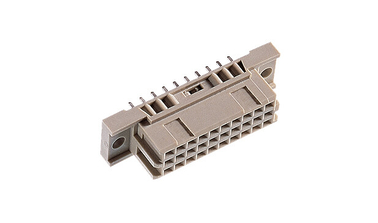

Verschiedene Anschlusstechniken möglich
Vor- und nacheilende Kontakte auf Anfrage
Vorzentrierungen
Verschiedene Anschlusslängen
Bis zu 160 Kontakte pro Steckverbinder
Steckverbinder mit zwei bis fünf Reihen verfügbar
Steckverbinder im 2.54 mm Raster oder 5.08 mm Raster

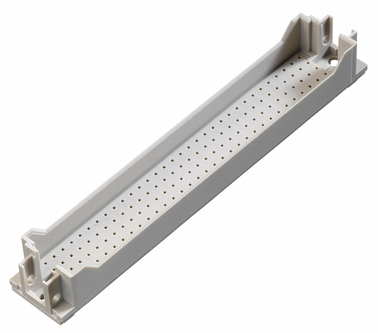

Umfangreiches Zubehör wie Shroud, Board-Lock, Kodierung

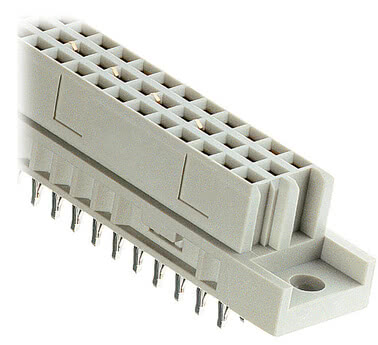

Schalterstecker für Daisy Chaining
international zugelassen, z.B. gemäß UL
Signalübertragung bis 1.5 A
Stromübertragung bis 5.6 A bzw. 15 A
Befestigungsclips und Kodierungen geben Entwicklern und Anwendern weitere Sicherheit und eine Vielzahl von Einsatzmöglichkeiten.
Anwendungen
Backplane-Tochterkarte, 19-Zoll-Technik (VME)
Board-to-Board, parallel oder gestapelt
Hochstrom
Verwendung als Peripherie-Steckverbinder für externe Schnittstellen von der Verdrahtungsseite
über weitere Distanzen mittels Flachbandkabel

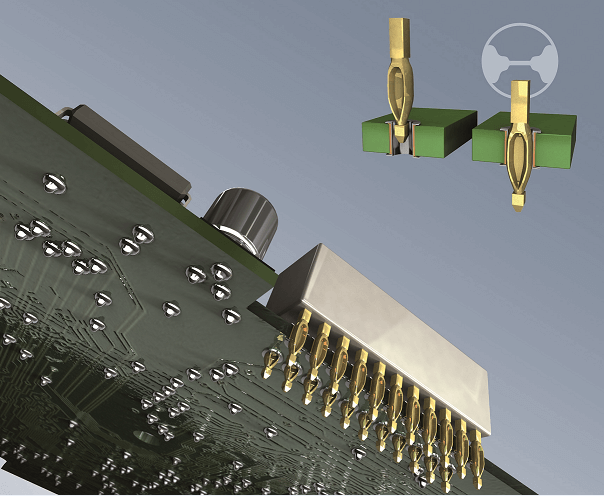

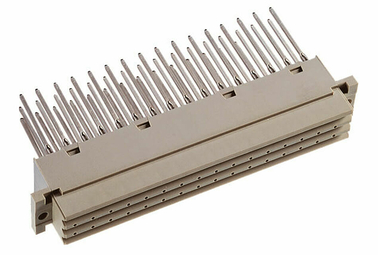

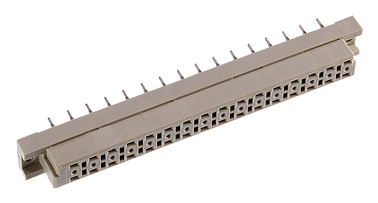

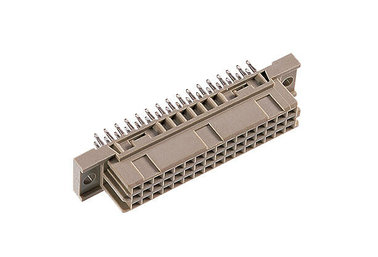

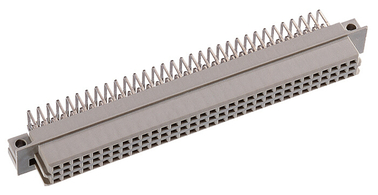

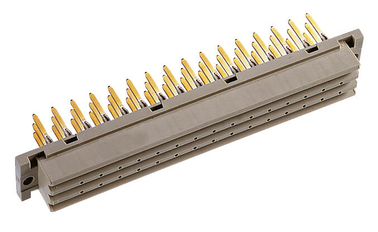

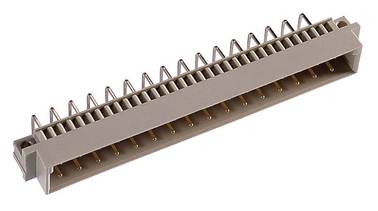

Einpresstechnik Tcom press von ept
Angesichts der zunehmenden Baugruppenminiaturisierung und höheren Bauteildichte auf Leiterplattenkommt immer häufiger die lötfreie Einpresstechnik zum Einsatz. Einpressverbindungen werden durch Einpressen eines Steckverbinderstiftes (Pin) in ein durchkontaktiertes Leiterplattenloch erzeugt. Die Durchkontaktierung ermöglicht eine elektrische Verbindung zwischen gegenüberliegenden Lagen der Leiterplatte. Dazu wird ein Loch durch die Platine gebohrt und Kupfer als Trägermaterial aufgetragen.
Die Kontaktierung erfolgt mittels definierter und kontrollierter Kraft – ein enormer Vorteil für gleichbleibende Qualität und eine schnelle, problemlose Verarbeitung. Das Besondere: Der Einpressstift besitzt eine größere Diagonale als der Lochdurchmesser der Leiterplatte. Die Flexibilität liegt in der Einpresszone. Einpresswerkzeuge ermöglichen das Einpressen mehrerer Steckverbinder zur selben Zeit. Die Leiterplatten werden dabei, im Gegensatz zum Löten, thermisch nicht belastet. Zwischen Einpressstift und Lochwandung entsteht eine gasdichte, dauerhafte, mechanisch und elektrisch gut leitende Verbindung bei niedrigem Übergangswiderstand.
Ihre Vorteile dank Tcom press®-Einpresstechnik
Die Einpresstechnik hat gegenüber der Löttechnik viele Vorteile. Nicht umsonst gilt sie auch heute noch als innovative und zuverlässige Lösung in der Verbindungstechnologie.
elektrische, mechanische, gasdichte, korrosionssichere und niederohmige Verbindung
Hohe Haltekräfte
Keine Lötfehler, Flussmittelreste oder ähnliches
Kein zusätzliches Waschen notwendig
Keine thermische Belastung der Leiterplatte
Keine thermische Belastungen elektronischer Bauelemente
Recycling durch einfaches Auspressen möglich
effizienter und kostengünstiger Bestückprozess
beidseitiges Bestücken der Leiterplatte möglich
Vor- und nacheilender Kontakt
Die DIN 41612/IEC 60603-2 Steckverbinderfamilie besteht aus 12 Grundbauformen mit ergänzenden Varianten. Für die DIN-Steckverbinder der Bauformen B, C, R, D und E können um 0.8 mm oder 1.0 mm voreilende Messerkontakte in jeder Position der Reihen a, b, c, d, und e eingesetzt werde. Für die Bauform F und G sind Voreilungen von 1.3 mm möglich.
Warum einen voreilenden oder nacheilenden Kontakt verwenden? Vor- und nacheilende Kontakte werden in der Elektrotechnik eingesetzt, um Spannungsspitzen und damit Überspannung zu verhindern. Die Verbindung wird bei diesen Kontakten zuerst bzw. zuletzt hergestellt und auch zuerst bzw. zuletzt unterbrochen.
Sie benötigen einen Steckverbinder mit vor- oder nacheilenden Kontakten? Kein Problem. Bei uns erhalten Sie Sonderbestückungen für die DIN-Bauformen B, C, R, D, E, F, und G. Der voreilende Kontakt kann an jeder gewünschten Position eingesetzt werden.
FAQ: Fragen und Antworten zu DIN-Leiterplatten-Steckverbindern
Wie können DIN-Steckverbinder verarbeitet werden?
Je nach Anschlusstechnik in Einpress- oder Löttechnik sowie Through Hole Reflow Technology, Faston-Anschluss oder Schneidklemmtechnik (IDC)
Welche Ströme können mit DIN-Steckverbindern übertragen werden?
Es stehen sowohl Signalstecker mit einer Stromtragfähigkeit bis zu 1.5 A als auch Powersteckverbinder mit bis zu 5.6 A bzw. sogar 15 A pro Pin zur Auswahl.
Sind die DIN-Steckverbinder RoHs-konform?
Ja, alle.
Welchen Versatz tolerieren DIN-Steckverbinder beim Stecken?
Die DIN-Steckverbinder verfügen über eine hohe Versatztoleranz. So ist beim Stecken von Messer- und Federleiste ein Mittenversatz von 1 mm in Längs- und Querachse erlaubt. Die Winkelneigungstoleranz liegt bei 4° längs sowie 2° quer.
Gibt es für die Verarbeitung von DIN-Steckverbindern von ept passende Werkzeuge? Welche
Ja, wir bieten Ihnen passende Werkzeuge, abgestimmt auf Ihren Steckverbinder, an.
Erfahrungsberichte zu den DIN-Leiterplatten-Steckverbindern
Wir respektieren den Wunsch unserer Kunden nach Diskretion und nennen daher im Folgenden keine Quellen. Wir garantieren jedoch uneingeschränkt die Echtheit dieser Aussagen.
Durch Einsatz der THR-Variante kann der Arbeitsschritt Wellenlöten entfallen und ist damit um einiges wirtschaftlicher.
Fertigungsplaner Board-Fertigung
„Die große Auswahl an Einpress-Steckverbindern, auch bei den abgewinkelten Varianten, überzeugte mich.“
Fertigungsplaner Board-Fertigung
Unsere Kunden müssen auch unter rauen Bedingungen sicher auf unsere Geräte adaptieren können. Daher vertrauen wir seit Jahren auf den hohen Qualitätsstandart der DIN Steckverbinder von ept.
Qualitätsleiter Leistungselektronik
Produktfinder
Finden Sie den passenden Steckverbinder für Ihre Anforderungen
