Kompakte und robuste Leiterplattenverbindungen in SMT

Features
- 12 bis 80 Kontakte
- 1.4 A Stromtragfähigkeit
- 500 Steckzyklen
- Höchste Kontaktsicherheit
- Getestete Kompatibilität mit anderen Anbietern
- IDC Federleiste einzeln oder mit Kabel konfektioniert erhältlich
- Verpackt in Tape & Reel
Anwendungen
- Board-to-Board (Mezzanin) von 8 mm bis 20.00 mm
- Parallele und rechtwinklige Verbindung
- IDC-Anbindung mit Flachbandkabel
One27: Übersicht
Federleiste gerade

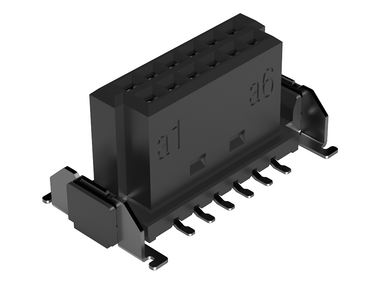

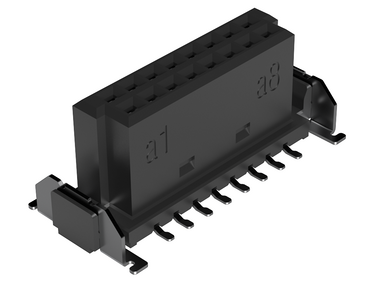

One27 Federleiste low-profile Art.Nr. 414-52012-51

One27 Federleiste low-profile Art.Nr. 414-52016-51

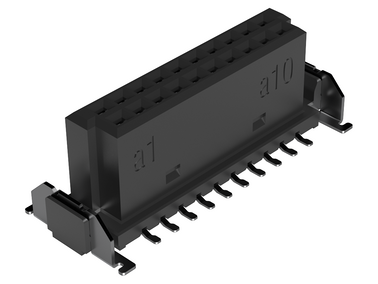

One27 Federleiste low-profile Art.Nr. 414-52020-51

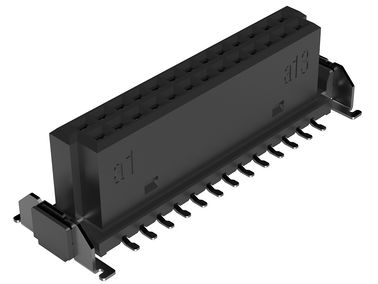

One27 Federleiste low-profile Art.Nr. 414-52026-51

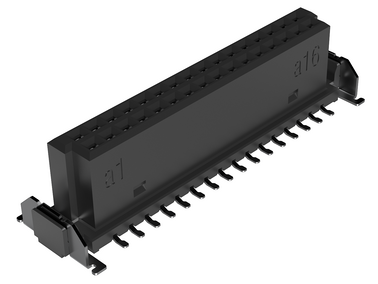

One27 Federleiste low-profile Art.Nr. 414-52032-51

One27 Federleiste low-profile Art.Nr. 414-52040-51

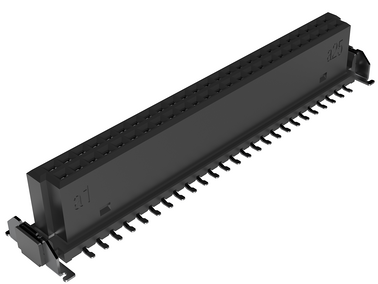

One27 Federleiste low-profile Art.Nr. 414-52050-51

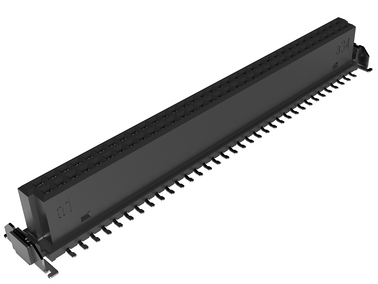

One27 Federleiste low-profile Art.Nr. 414-52068-51

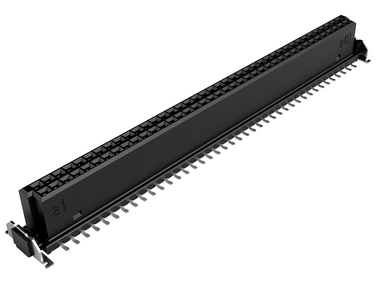

One27 Federleiste low-profile Art.Nr. 414-52080-51

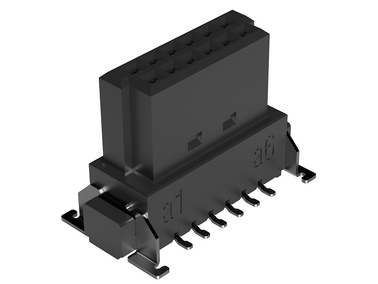

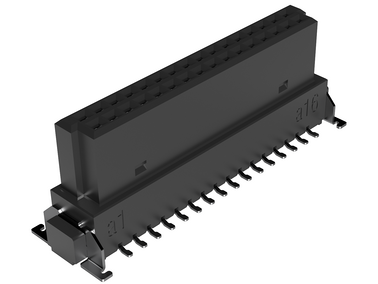

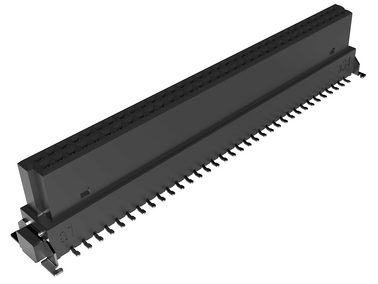

One27 Federleiste mid-profile Art.Nr. 414-53012-51

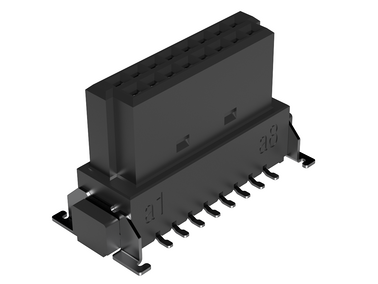

One27 Federleiste mid-profile Art.Nr. 414-53016-51

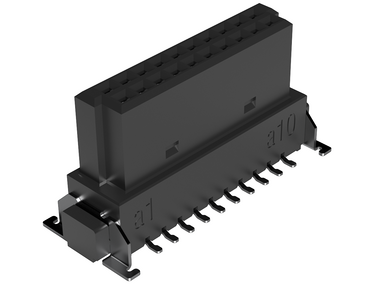

One27 Federleiste mid-profile Art.Nr. 414-53020-51

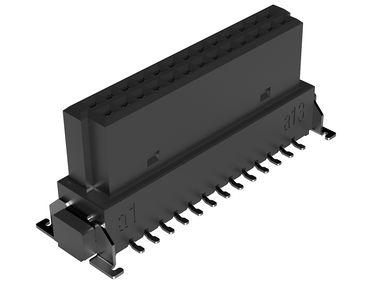

One27 Federleiste mid-profile Art.Nr. 414-53026-51

One27 Federleiste mid-profile Art.Nr. 414-53032-51

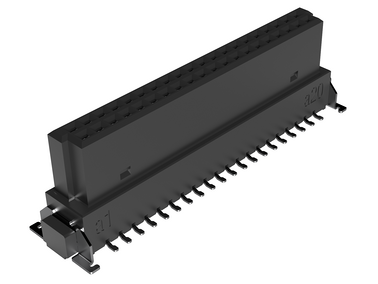

One27 Federleiste mid-profile Art.Nr. 414-53040-51

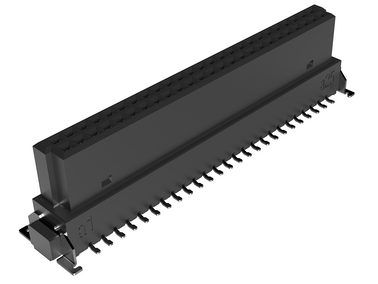

One27 Federleiste mid-profile Art.Nr. 414-53050-51

One27 Federleiste mid-profile Art.Nr. 414-53068-51

One27 Federleiste mid-profile Art.Nr. 414-53080-51

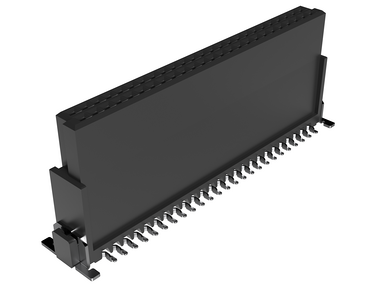

One27 Federleiste high-profile Art.Nr. 404-54012-51

One27 Federleiste high-profile Art.Nr. 404-54016-51

One27 Federleiste high-profile Art.Nr. 404-54020-51

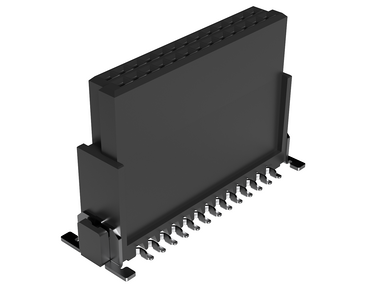

One27 Federleiste high-profile Art.Nr. 404-54026-51

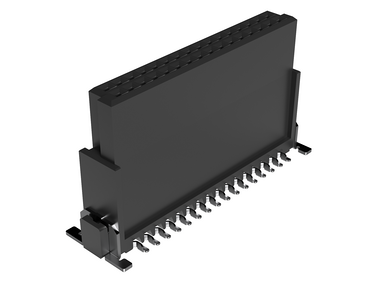

One27 Federleiste high-profile Art.Nr. 404-54032-51

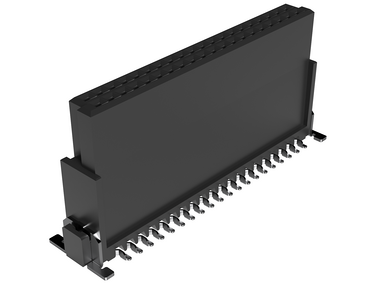

One27 Federleiste high-profile Art.Nr. 404-54040-51

One27 Federleiste high-profile Art.Nr. 404-54050-51

One27 Federleiste high-profile Art.Nr. 404-54068-51

One27 Federleiste high-profile Art.Nr. 404-54080-51

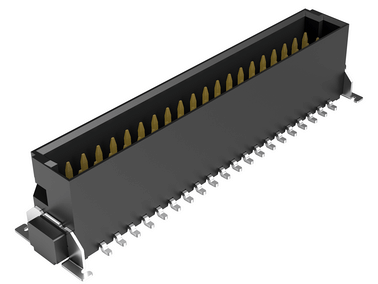

Messerleiste gerade

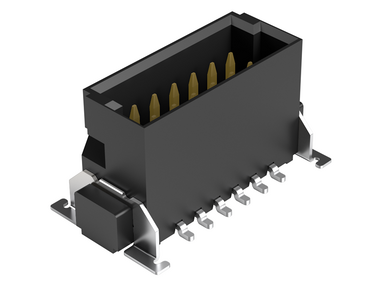

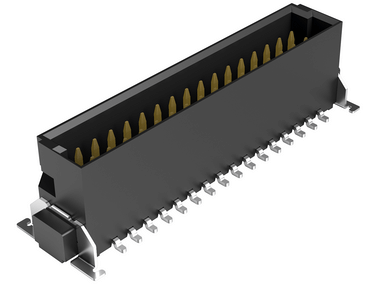

One27 Messerleiste low-profile Art.Nr. 413-52012-51

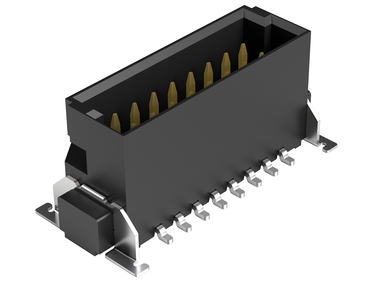

One27 Messerleiste low-profile Art.Nr. 413-52016-51

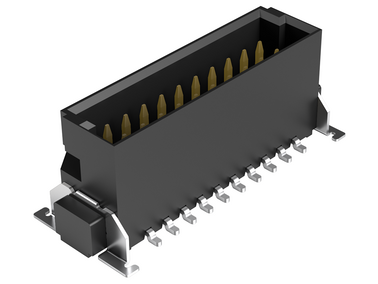

One27 Messerleiste low-profile Art.Nr. 413-52020-51

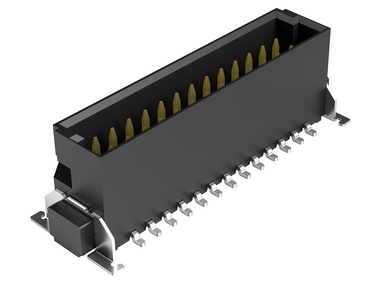

One27 Messerleiste low-profile Art.Nr. 413-52026-51

One27 Messerleiste low-profile Art.Nr. 413-52032-51

One27 Messerleiste low-profile Art.Nr. 413-52040-51

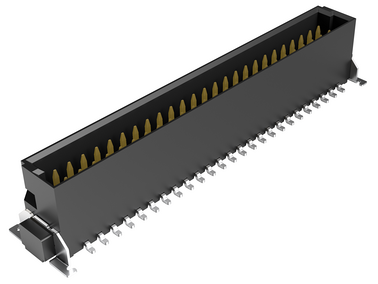

One27 Messerleiste low-profile Art.Nr. 413-52050-51

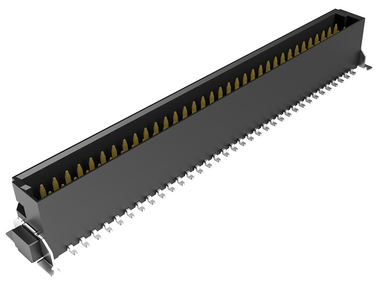

One27 Messerleiste low-profile Art.Nr. 413-52068-51

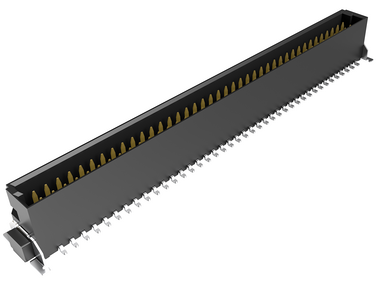

One27 Messerleiste low-profile Art.Nr. 413-52080-51

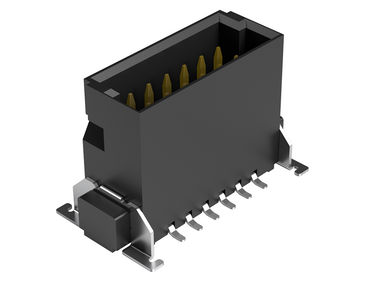

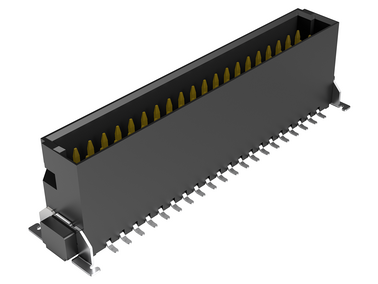

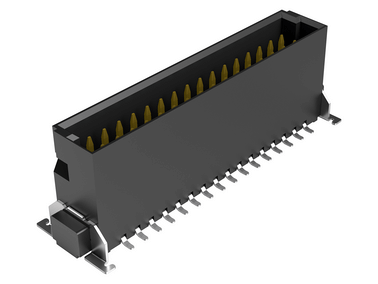

One27 Messerleiste mid-profile Art.Nr. 413-53012-51

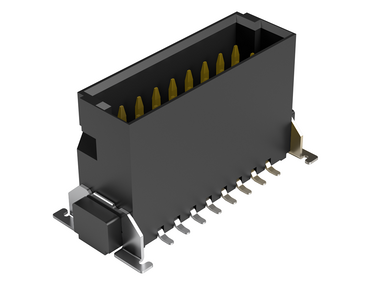

One27 Messerleiste mid-profile Art.Nr. 413-53016-51

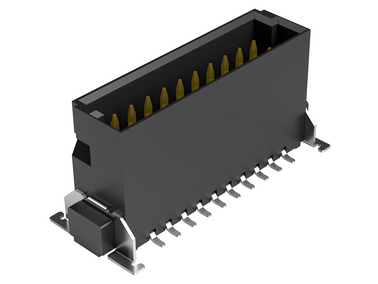

One27 Messerleiste mid-profile Art.Nr. 413-53020-51

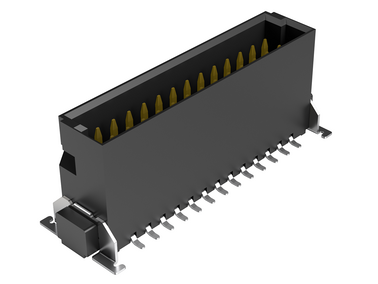

One27 Messerleiste mid-profile Art.Nr. 413-53026-51

One27 Messerleiste mid-profile Art.Nr. 413-53032-51

One27 Messerleiste mid-profile Art.Nr. 413-53040-51

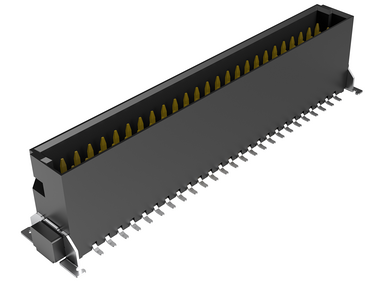

One27 Messerleiste mid-profile Art.Nr. 413-53050-51

One27 Messerleiste mid-profile Art.Nr. 413-53068-51

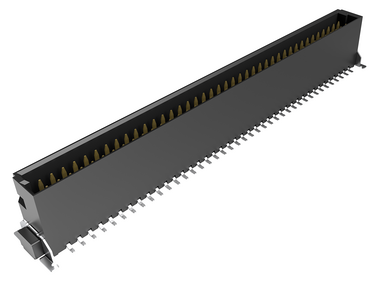

One27 Messerleiste mid-profile Art.Nr. 413-53080-51

One27 Messerleiste high-profile Art.Nr. 403-54012-51

One27 Messerleiste high-profile Art.Nr. 403-54016-51

One27 Messerleiste high-profile Art.Nr. 403-54020-51

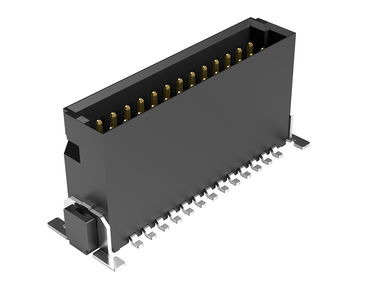

One27 Messerleiste high-profile Art.Nr. 403-54026-51

One27 Messerleiste high-profile Art.Nr. 403-54032-51

One27 Messerleiste high-profile Art.Nr. 403-54040-51

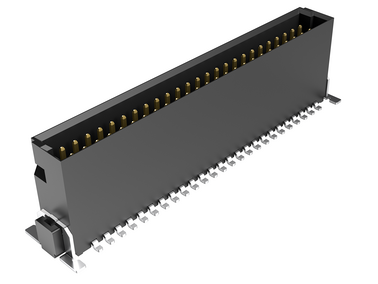

One27 Messerleiste high-profile Art.Nr. 403-54050-51

One27 Messerleiste high-profile Art.Nr. 403-54068-51

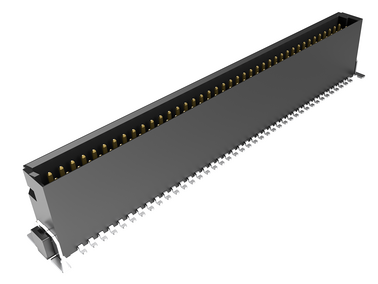

One27 Messerleiste high-profile Art.Nr. 403-54080-51

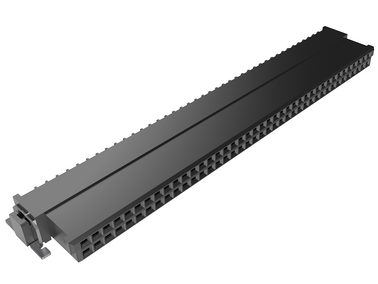

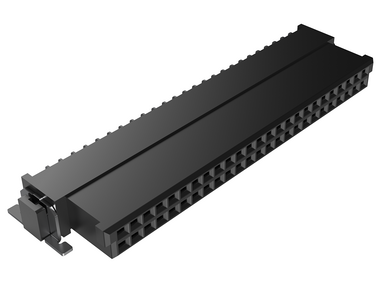

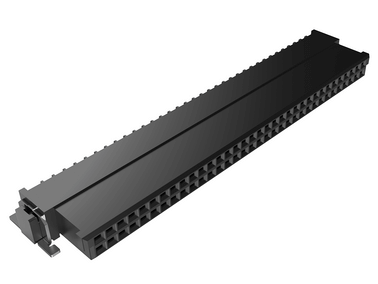

Federleiste gewinkelt

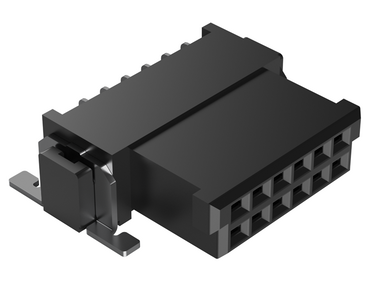

One27 Federleiste gewinkelt Art.Nr. 404-51012-51

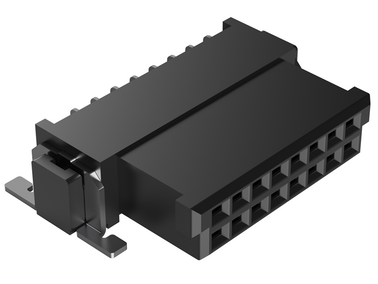

One27 Federleiste gewinkelt Art.Nr. 404-51016-51

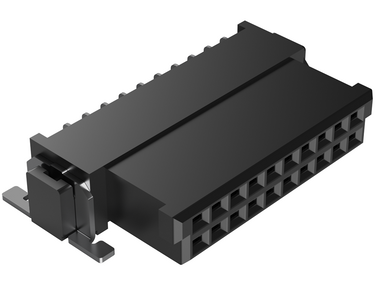

One27 Federleiste gewinkelt Art.Nr. 404-51020-51

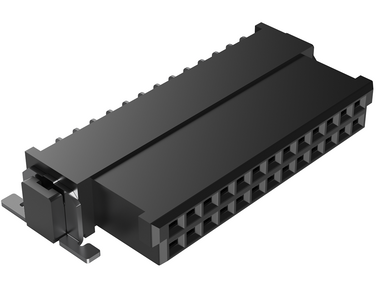

One27 Federleiste gewinkelt Art.Nr. 404-51026-51

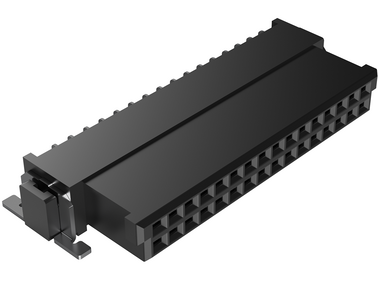

One27 Federleiste gewinkelt Art.Nr. 404-51032-51

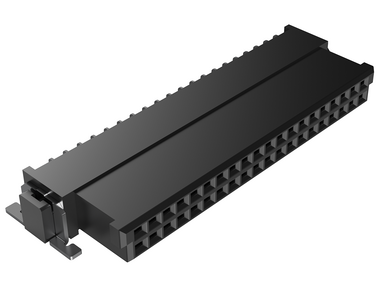

One27 Federleiste gewinkelt Art.Nr. 404-51040-51

One27 Federleiste gewinkelt Art.Nr. 404-51050-51

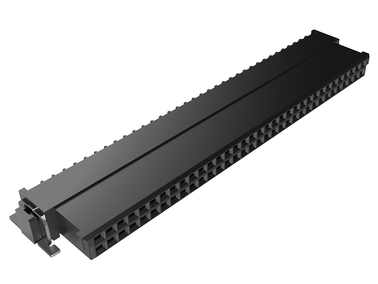

One27 Federleiste gewinkelt Art.Nr. 404-51068-51

One27 Federleiste gewinkelt Art.Nr. 404-51080-51

Messerleiste gewinkelt
One27 Messerleiste gewinkelt Art.Nr. 403-51012-51

One27 Messerleiste gewinkelt Art.Nr. 403-51016-51

One27 Messerleiste gewinkelt Art.Nr. 403-51020-51

One27 Messerleiste gewinkelt Art.Nr. 403-51026-51

One27 Messerleiste gewinkelt Art.Nr. 403-51032-51

One27 Messerleiste gewinkelt Art.Nr. 403-51040-51

One27 Messerleiste gewinkelt Art.Nr. 403-51050-51

One27 Messerleiste gewinkelt Art.Nr. 403-51068-51

One27 Messerleiste gewinkelt Art.Nr. 403-51080-51

Federleiste IDC
One27 Federleiste IDC Art.Nr. 404-59012-61

One27 Federleiste IDC Art.Nr. 404-59016-61

One27 Federleiste IDC Art.Nr. 404-59020-61

One27 Federleiste IDC Art.Nr. 404-59026-61

One27 Federleiste IDC Art.Nr. 404-59032-61

One27 Federleiste IDC Art.Nr. 404-59040-61

One27 Federleiste IDC Art.Nr. 404-59050-61

One27 Federleiste IDC Art.Nr. 404-59068-61

One27 Federleiste IDC Art.Nr. 404-59080-61

One27 Kabelkonfektion PVC Standard
One27 Kabelkonfektion 12 Pins 100 mm Variante 120 Art.Nr. 404-6112-100-120-1

One27 Kabelkonfektion 16 Pins 100 mm Variante 120 Art.Nr. 404-6116-100-120-1

One27 Kabelkonfektion 20 Pins 100 mm Variante 120 Art.Nr. 404-6120-100-120-1

One27 Kabelkonfektion 26 Pins 100 mm Variante 120 Art.Nr. 404-6126-100-120-1

One27 Kabelkonfektion 32 Pins 100 mm Variante 120 Art.Nr. 404-6132-100-120-1

One27 Kabelkonfektion 40 Pins 100 mm Variante 120 Art.Nr. 404-6140-100-120-1

One27 Kabelkonfektion 50 Pins 100 mm Variante 120 Art.Nr. 404-6150-100-120-1

One27 Kabelkonfektion 68 Pins 100 mm Variante 120 Art.Nr. 404-6168-100-120-1

One27 Kabelkonfektion 80 Pins 100 mm Variante 120 Art.Nr. 404-6180-100-120-1

One27 Kabelkonfektion PVC individuell
One27 Kabelkonfektion Variante 100 Art.Nr. 404-61NN-LLL-100-1

One27 Kabelkonfektion Variante 110 Art.Nr. 404-61NN-LLL-110-1

One27 Kabelkonfektion Variante 120 Art.Nr. 404-61NN-LLL-120-1

One27 Kabelkonfektion Variante 130 Art.Nr. 404-61NN-LLL-130-1

One27 Kabelkonfektion Variante 140 Art.Nr. 404-61NN-LLL-140-1

One27 Kabelkonfektion Variante 400 Art.Nr. 404-61NN-LLL-400-1

One27 Kabelkonfektion Variante 420 Art.Nr. 404-61NN-LLL-420-1

One27 Kabelkonfektion Variante 440 Art.Nr. 404-61NN-LLL-440-1

One27 Kabelkonfektion Hochtemperatur
One27 Kabelkonfektion Variante 100 Art.Nr. 404-62NN-LLL-100-1

One27 Kabelkonfektion Variante 110 Art.Nr. 404-62NN-LLL-110-1

One27 Kabelkonfektion Variante 120 Art.Nr. 404-62NN-LLL-120-1

One27 Kabelkonfektion Variante 130 Art.Nr. 404-62NN-LLL-130-1

One27 Kabelkonfektion Variante 140 Art.Nr. 404-62NN-LLL-140-1

One27 Kabelkonfektion Variante 400 Art.Nr. 404-62NN-LLL-400-1

One27 Kabelkonfektion Variante 420 Art.Nr. 404-62NN-LLL-420-1

One27 Kabelkonfektion Variante 440 Art.Nr. 404-62NN-LLL-440-1

One27 Kabelkonfektion halogenfrei
One27 Kabelkonfektion Variante 100 Art.Nr. 404-66NN-LLL-100-1

One27 Kabelkonfektion Variante 110 Art.Nr. 404-66NN-LLL-110-1

One27 Kabelkonfektion Variante 120 Art.Nr. 404-66NN-LLL-120-1

One27 Kabelkonfektion Variante 130 Art.Nr. 404-66NN-LLL-130-1

One27 Kabelkonfektion Variante 140 Art.Nr. 404-66NN-LLL-140-1

One27 Kabelkonfektion Variante 400 Art.Nr. 404-66NN-LLL-400-1

One27 Kabelkonfektion Variante 420 Art.Nr. 404-66NN-LLL-420-1

One27 Kabelkonfektion Variante 440 Art.Nr. 404-66NN-LLL-440-1

Highlights der One27 SMT-Steckverbinder
Diese und viele weitere Fragen beantwortet dieser Animationsfilm anschaulich. Schauen Sie gleich hier rein! (oder auf Youtube)!
Features der 1.27 mm SMT-Steckverbinder für Board-to-Board Anwendungen

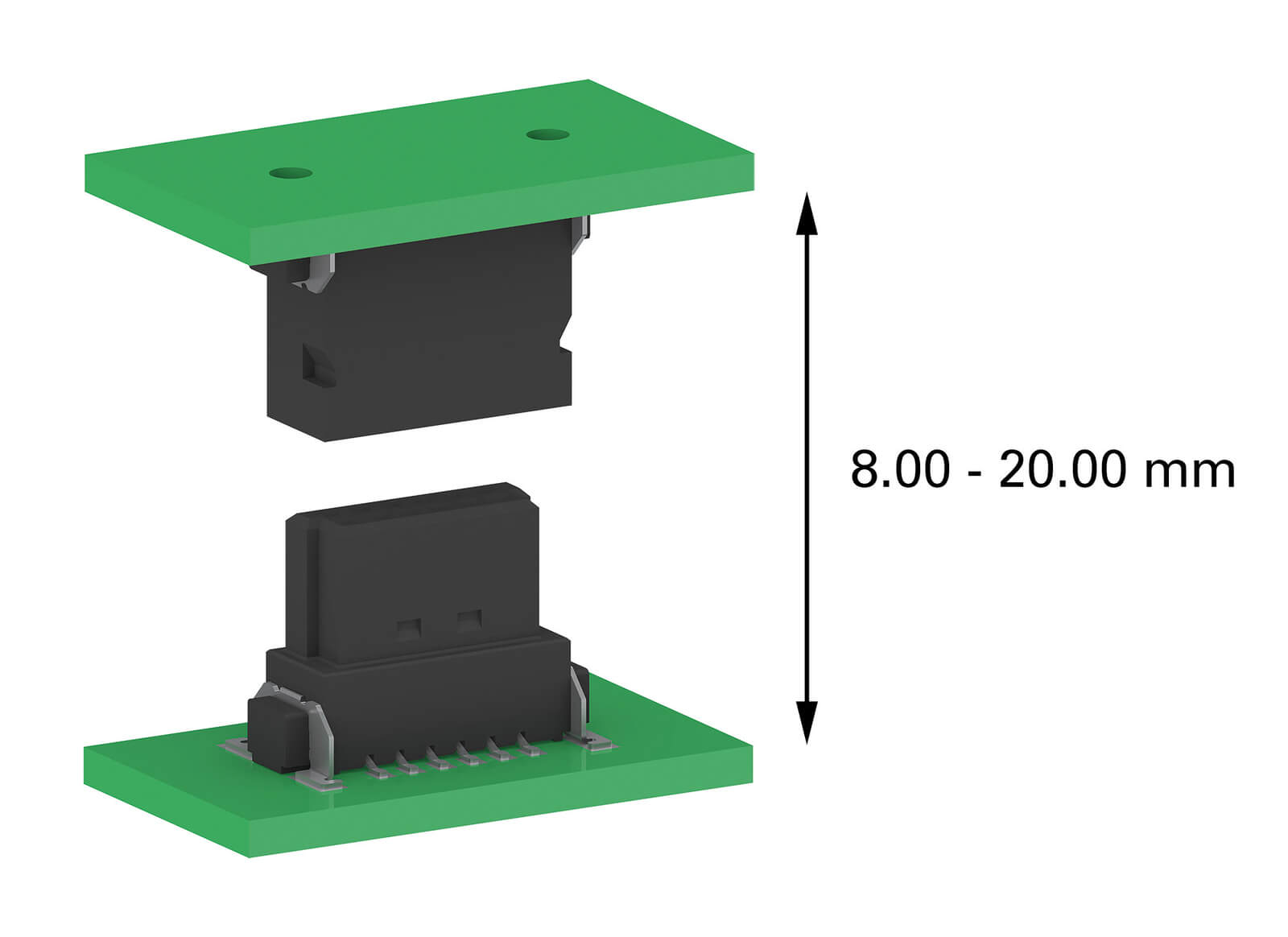

Flexible Leiterplattenabstände Board-to-Board
Die hohe Überstecksicherheit der One27-Steckverbinder ermöglicht, dass Messer- und Federleiste in einem Bereich von 1.5 mm variabel gesteckt werden können. Durch Kombination der verschiedenen Bauhöhen können somit sowohl geringe, wie auch höhere Leiterplattenabstände erzeugt werden.

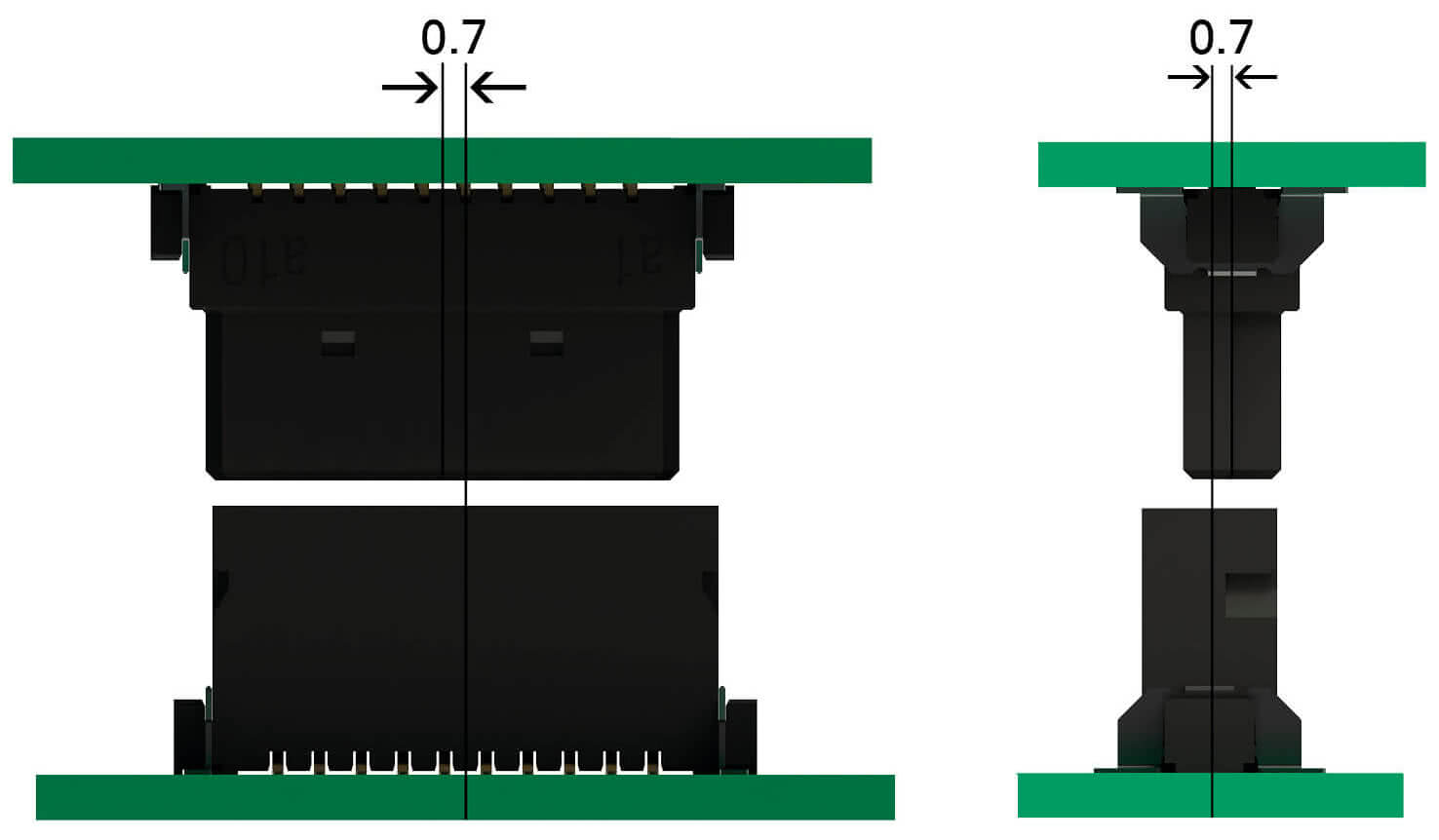

Erlaubte Versatztoleranzen
Die One27 SMT-Steckverbinder tolerieren beim Stecken einen Versatz von 0.7 mm in Längs- und Querachse.

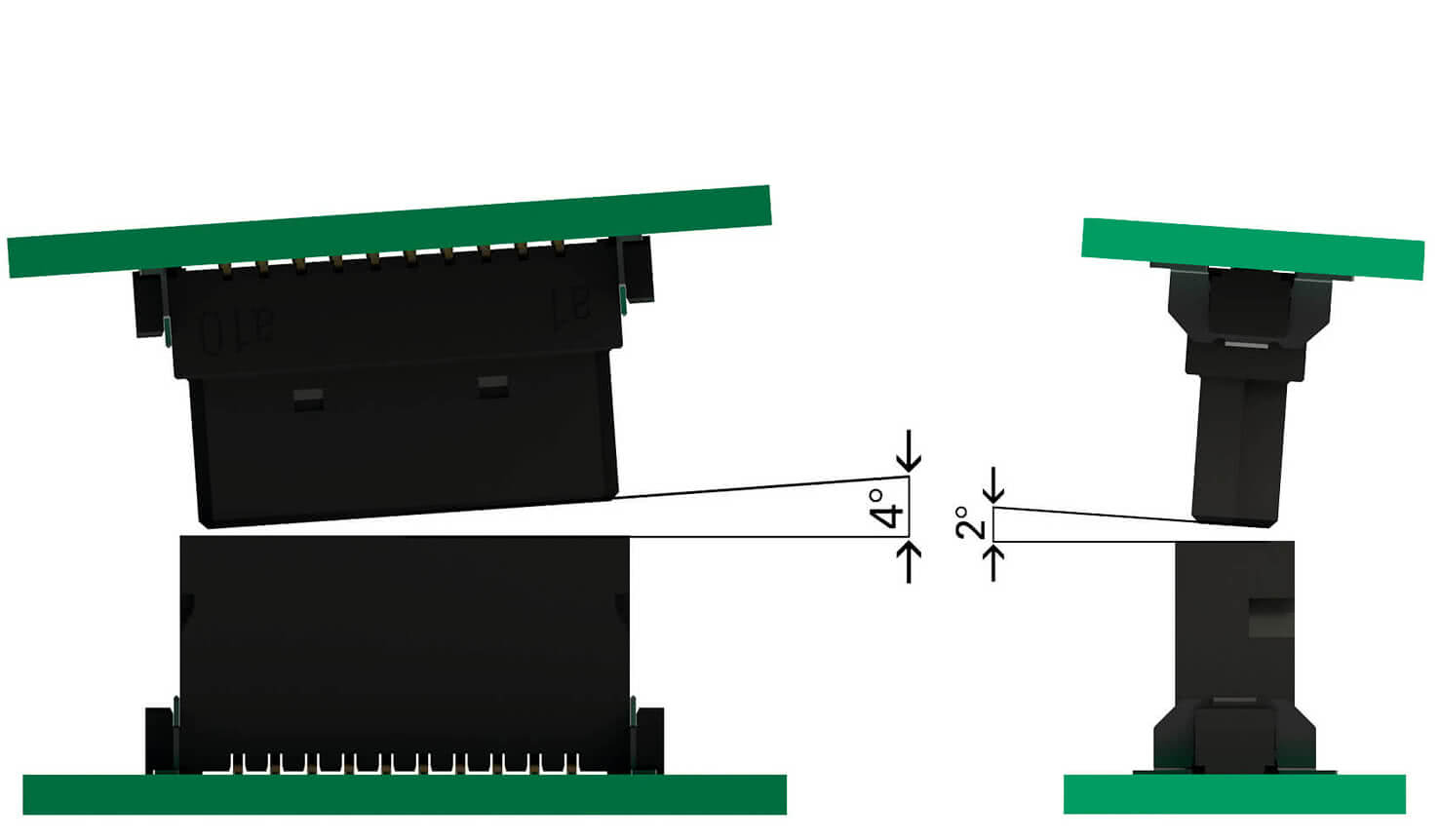

Erlaubte Winkelneigungstoleranzen
Beim Stecken der One27-Leiterplattensteckverbinder kann die Federleiste bis zu 4° schräg in der Längsachse und 2° schräg in der Querachse in die Messerleiste eingeführt werden.



One27 SMT-Leiterplattensteckverbinder im Raster 1.27 mm

Unsere One27 SMT-Leiterplattensteckverbinder im Raster 1.27 mm leisten nun genau das und noch viel mehr: sie sind prädestiniert für eine Vielzahl von Mezzanine-, Board-to-Board- und Board-to-Cable-Anwendungen in SMT, dabei äußerst robust und leicht zu verarbeiten und noch dazu nachweisbar kompatibel mit bereits gängigen SMT-Steckverbindern des Rasters 1.27 mm am Markt. Mit einer Auswahl von drei verschiedenen Bauformen für jeweils Messer- und Federleiste sowie einer hohen Überstecksicherheit, kann quasi jeder Leiterplattenabstand von 8 bis 20.00 mm und jede Leiterplattenanordnung realisiert werden. Zusätzlich bieten wir die One27 IDC-Federleiste nicht nur einzeln, sondern auch mit einer individuell gestaltbaren Kabelkonfektion an. Da ist wirklich für jeden Bedarf etwas dabei! Optimale Verarbeitbarkeit der SMT-Leiterplattensteckverbinder garantieren wir durch eine Koplanaritätstoleranz von nur 0.1 mm und einem sagenhaften Fangbereich von ± 0.7 mm bzw. ± 4° längs und ± 2° quer. Probieren Sie die One27-Steckverbinder am besten selbst aus und bestellen Sie gleich Ihre kostenlosen Muster!"
Franziska Lill, Produktmanagerin ept GmbH
FAQ: Fragen und Antworten zu One27 SMT-Leiterplattensteckverbindern
Wie können One27 SMT-Leiterplatten-Steckverbinder verarbeitet werden?
Das One27-Steckverbindersystem wird per Surface Mount Technology (SMT) verarbeitet und somit direkt auf Leiterplatten verlötet. Ausgeliefert werden die Steckverbinder regulär in Tape and Reel-Verpackung, was die vollautomatische Verarbeitung per Pick-and-Place ermöglicht. Positionierzapfen an der Unterseite der One27-Stecker garantieren dabei eine exakte Positionierung auf der Leiterplatte. ept sichert außerdem eine Koplanarität der Kontakte von max. 0.1 mm zu, um prozesssicheres Löten bei der Verarbeitung zu gewährleisten.
Auf welche Arten können Leiterplatten mit den One27 SMT-Steckverbindern miteinander verbunden werden?
Die unterschiedlichen Bauformen der One27-Steckverbinderfamilie ermöglichen die Verbindung von Leiterplatten in paralleler, horizontaler oder rechtwinkliger Anordnung sowie den Anschluss von Flachbandkabeln auf die Leiterplatte.
Welche Leiterplattenabstände können mit den One27-Steckverbindern realisiert werden?
Mit den One27-Leiterplattensteckverbindern kann ein minimaler Leiterplattenabstand von 8.00 mm und ein maximaler Leiterplattenabstand von 20.00 mm realisiert werden. Dies wird zum einen durch die hohe Überstecksicherheit von 1.5 mm ermöglicht. Messer- und Federleiste können damit bis zu 1.5 mm auseinandergezogen werden und garantieren weiterhin eine optimale und zuverlässige Kontaktierung. Zum anderen können die Bauhöhen One27 low-, mid- und high-profile in neun Variationen miteinander kombiniert werden, um unterschiedliche Leiterplattenabstände zu erzeugen.

Warum ist der Kontakt zwischen Messer- und Federleiste bei den One27-Steckverbindern besonders zuverlässig?
Die Kontaktierung erfolgt bei den One27-Steckverbindern über einen doppelschenkligen Federkontakt, der den Kontaktstift der Messerleiste umschließt. Auch bei Steckversatz ist somit die zuverlässige Kontaktierung auf mindestens einer Seite des Kontaktstiftes gewährleistet. Zudem erfolgt die Kontaktierung über die glatte, gewalzte Fläche des Federkontaktes. Abrieb der Kontaktfläche und Spanbildung beim Stecken der One27-Stecker sind somit ausgeschlossen.

Sind One27 SMT-Leiterplatten-Steckverbinder von ept mit anderen Steckverbindern auf dem Markt kompatibel?
Das One27-Steckverbindersystem ist mit den Steckverbindern anderer Hersteller uneingeschränkt kompatibel. Die Kompatibilität der One27-Steckverbinder wird in Testberichten bestätigt, die Sie unter sales@ept.de anfordern können.
Für welche Anwendungen werden One27 Leiterplattensteckverbinder eingesetzt?
One27 SMT-Stecker eignen sich für alle Anwendungen, bei denen Leiterplatten bei geringem Platzbedarf jedoch robust verbunden werden sollen. Durch die verschiedenen erhältlichen Ausrichtungen, Bauhöhen und Anschlusstechniken der One27 Steckverbinder bleiben Sie dabei ganz flexibel in der Anordnung der zu verbindenden Leiterplatten sowie in der Anschlussart. Ob parallel gestapelt in unterschiedlichen Abständen, horizontal nebeneinander, im rechten Winkel oder per Flachbandkabel – wie sie die Leiterplatten miteinander verbinden bleibt ganz Ihnen überlassen.
Welche Ströme können mit den One27-Steckverbindern übertragen werden?
Ein 50-poliger One27-Steckverbinder überträgt bis zu 1.4 A bei 20° C Umgebungstemperatur. Für genaue Angaben fordern Sie bitte unsere Testberichte unter sales@ept.de an.
Welchen Versatz tolerieren One27 Leiterplattensteckverbinder beim Stecken?
Die One27-Steckverbinder verfügen über eine hohe Versatztoleranz. So ist beim Stecken von Messer- und Federleiste ein Mittenversatz von 0.7 mm in Längs- und Querachse erlaubt. Die Winkelneigungstoleranz liegt bei 4° längs sowie 2° quer.
Ist die One27 IDC-Federleiste auch ohne Flachbandkabel erhältlich?
Ja, ept bietet die IDC-Federleiste der One27-Produktfamilie auch ohne Kabel an. Sie können somit die Kabelkonfektion selbst vornehmen und die Kabellänge individuell entscheiden. Beachten Sie hierzu bitte die Verarbeitungshinweise.
ept bietet Ihnen jedoch auch die individuelle Kabelkonfektion der One27 IDC-Federleiste, zugeschnitten auf Ihre Bedürfnisse.
Bietet ept die One27 IDC-Federleiste auch fertig mit Kabel konfektioniert an?
Ja, ept bietet die One27 IDC-Federleiste in Schneidklemmtechnik mit Kabelkonfektion an. Sie können die Ausrichtung der Steckverbinder, deren Polzahl sowie die Kabellänge frei wählen. Außerdem haben Sie die Wahl zwischen drei verschiedenen Kabeltypen.
Werden die One27 SMT-Steckverbinder auch in Tape & Reel-Verpackung geliefert?
Ja, One27 SMT-Steckverbinder werden regulär in Tape and Reel-Verpackung ausgeliefert, was die vollautomatische Verarbeitung per Pick-and-Place ermöglicht. Gerne können Sie auch andere Verpackungsarten bei uns anfragen. Die One27 IDC-Federleiste wird generell in Tray-Verpackung ausgeliefert.
Sind One27-Leiterplattensteckverbinder UL recognized components?
Ja, One27 Steckverbinder von ept sind UL recognized components in USA und Kanada.
Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?
RoHS (Restriction of the use of certain Hazardous Substances) ist die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wir bestätigen, dass One27-Steckverbinder von ept laut RoHS-Bestätigung RoHS 2011/65/EU konform sind. Nähere Informationen finden Sie unter RoHS & REACH.
