Hartmetrische Steckverbinder IEC 61076-4-101, Raster 2 mm
Hohe Kontaktdichte: Die hartmetrische Steckverbinderreihe hm2.0 wurde in Anlehnung an die internationale Normung IEC 61076-4-101 entwickelt. Der geschirmte Steckverbinder im 2.0 mm Raster eignet sich für Anwendungen, die eine hohe Kontaktdichte und Zuverlässigkeit fordern. So erfreut sich das Stecksystem großer Beliebtheit im Backplane Bereich.. Die Standardisierung gewährleistet die Kompatibilität der Steckverbinder unter verschiedenen Herstellern.
Features
- Breite Auswahl an Bauformen
- Modulare Steckverbinder im Raster 2 mm
- 5 oder 8 Signalreihen
- 12 verschiedene Stiftlängen
- Individuelles Bestückungsbild möglich
- Mit oder ohne Schirmung erhältlich
- Datenübertragungsraten bis zu 3,125 Gbit/s möglich
- Robustes Design

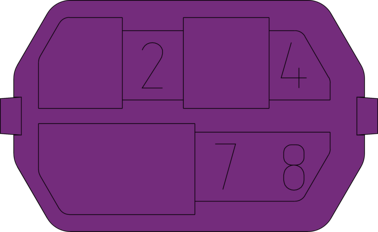

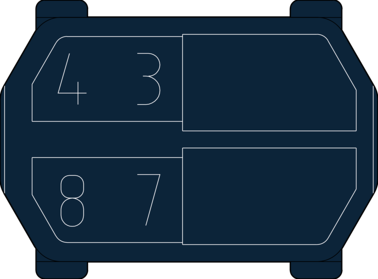

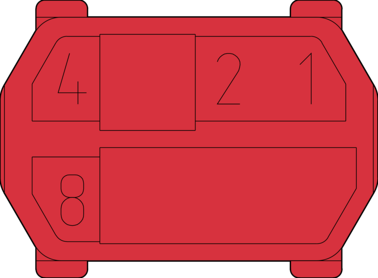

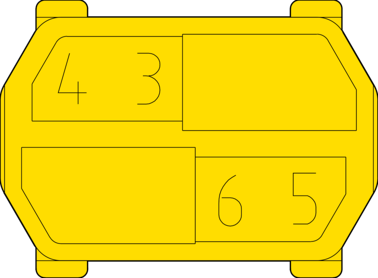

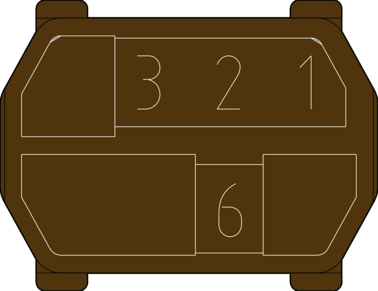

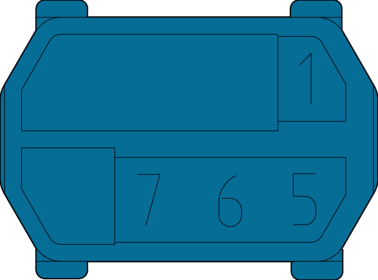

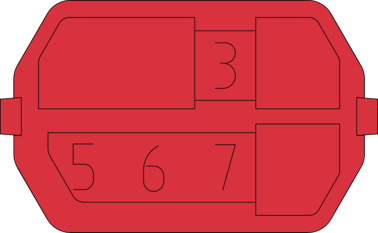

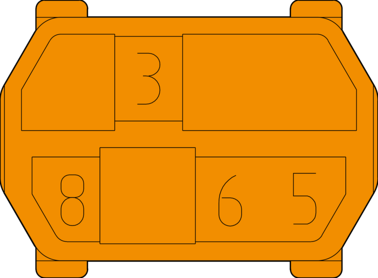

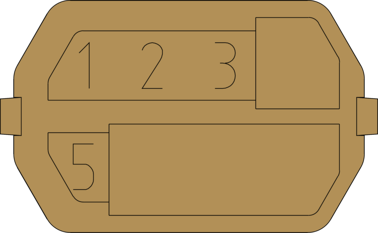

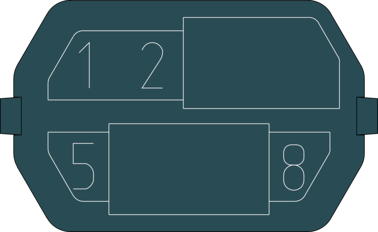

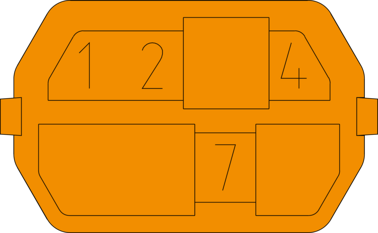

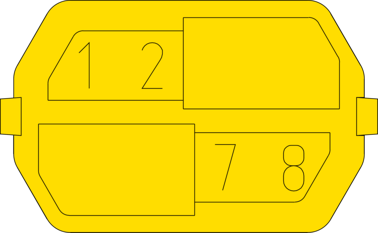

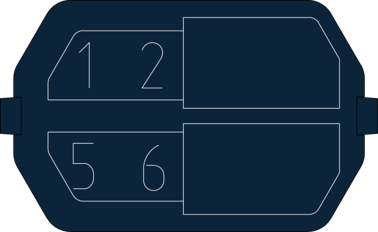

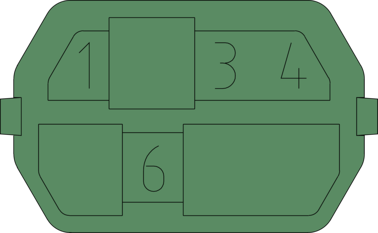

- Zubehör wie Shrouds und Kodierungen
Anwendungen
- Telekommunikation
- Netzwerksysteme
- CompactPCI
- Medizintechnik
- Industrielle Rechner (IPC)

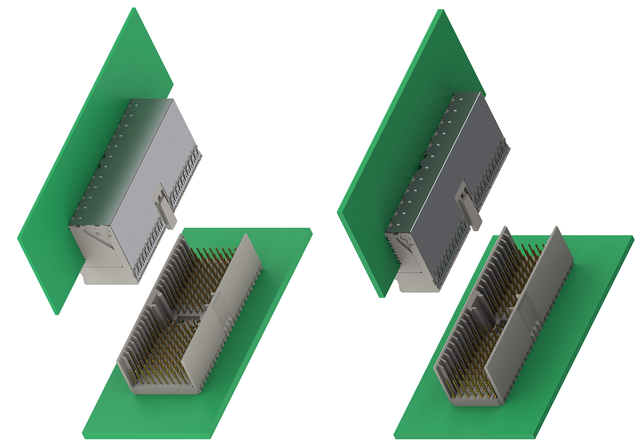

hm2.0: Übersicht
Filter
Federleisten

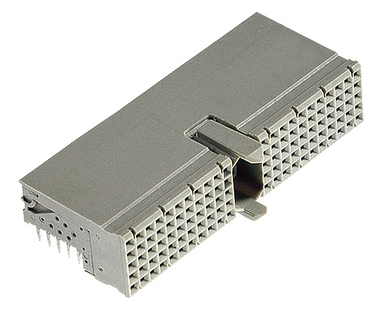

hm2.0 Federleiste Bauform A Art.Nr. 244-11000-15
Polzahl 110, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform A Art.Nr. 244-11300-15
Polzahl 110, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform A Art.Nr. 244-11305-15
Polzahl 90, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform A Art.Nr. 244-11306-15
Polzahl 90, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform A15 Art.Nr. 244-13000-15
Polzahl 60, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

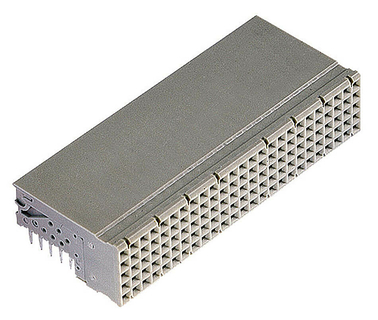

hm2.0 Federleiste Bauform B25 Art.Nr. 244-21000-15
Polzahl 125, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform B25 Art.Nr. 244-21300-15
Polzahl 125, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform B22 Art.Nr. 244-22000-15
Polzahl 110, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform B22 Art.Nr. 244-22300-15
Polzahl 110, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

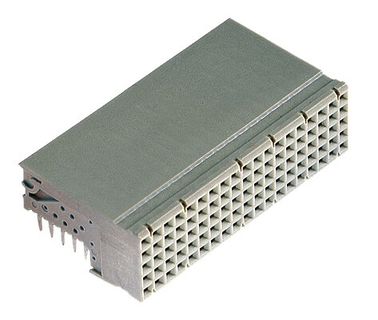

hm2.0 Federleiste Bauform B19 Art.Nr. 244-23000-15
Polzahl 95, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform B19 Art.Nr. 244-23300-15
Polzahl 95, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

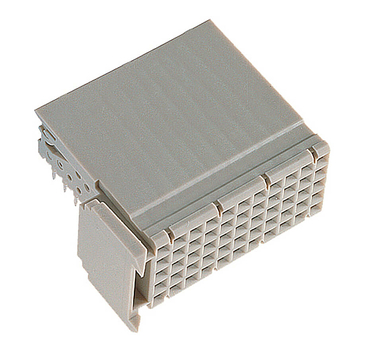

hm2.0 Federleiste Bauform C Art.Nr. 244-31000-15
Polzahl 55, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform C Art.Nr. 244-31300-15
Polzahl 55, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform L Art.Nr. 244-51000
für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

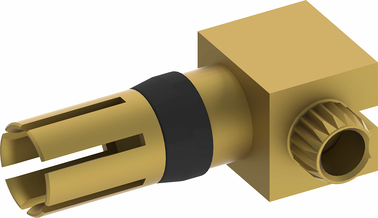

Power

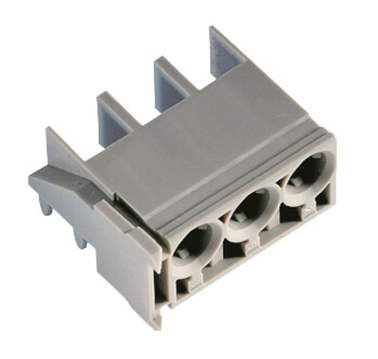

hm2.0 Federleiste Bauform N Art.Nr. 244-52000
für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Power

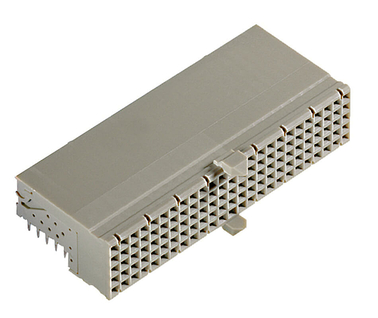

hm2.0 Federleiste Bauform AB25 Art.Nr. 244-61000-15
Polzahl 125, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform AB25 Art.Nr. 244-61300-15
Polzahl 125, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

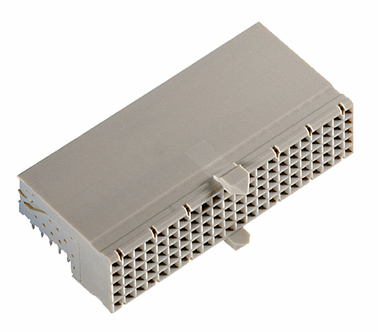

hm2.0 Federleiste Bauform AB22 Art.Nr. 244-62000-15
Polzahl 110, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform AB22 Art.Nr. 244-62300-15
Polzahl 110, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

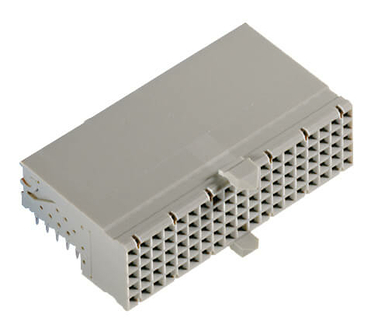

hm2.0 Federleiste Bauform AB19 Art.Nr. 244-63000-15
Polzahl 95, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, ohne Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform AB19 Art.Nr. 244-63300-15
Polzahl 95, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit Schirmung, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

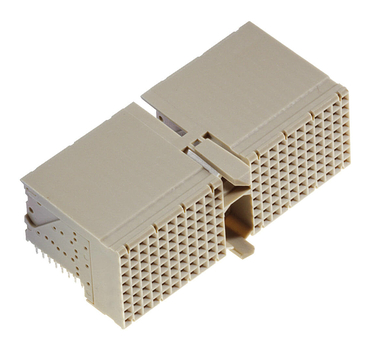

hm2.0 Federleiste Bauform D Art.Nr. 246-11000-15
Polzahl 176, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform D Art.Nr. 246-11300-15
Polzahl 176, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

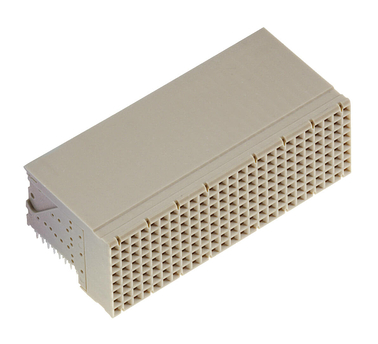

hm2.0 Federleiste Bauform E Art.Nr. 246-21000-15
Polzahl 200, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform E Art.Nr. 246-21300-15
Polzahl 200, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

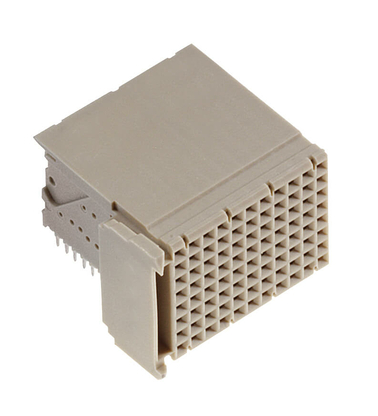

hm2.0 Federleiste Bauform F Art.Nr. 246-31000-15
Polzahl 88, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform F Art.Nr. 246-31300-15
Polzahl 88, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

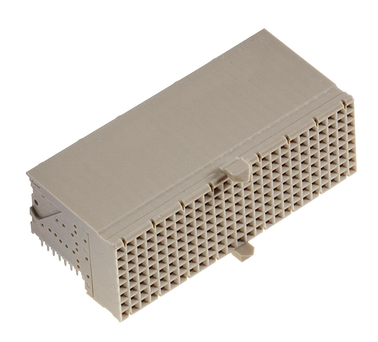

hm2.0 Federleiste Bauform DE Art.Nr. 246-61000-15
Polzahl 200, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Federleiste Bauform DE Art.Nr. 246-61300-15
Polzahl 200, Anschlusslänge 2.9 mm, für min 1.44 mm Leiterplattendicke, mit und ohne Schirmung erhältlich, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Messerleisten

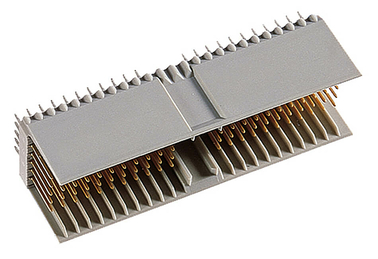

hm2.0 Messerleiste Bauform A Art.Nr. 243-11010-15
Polzahl 110, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11310-15
Polzahl 154, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11321-15
Polzahl 154, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11322-15
Polzahl 154, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11323-15
Polzahl 100, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11360-15F
Polzahl 154, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11709-15F
Polzahl 100, Anschlusslänge 16 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11710-15F
Polzahl 154, Anschlusslänge 16 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11715-15F
Polzahl 154, Anschlusslänge 16 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A Art.Nr. 243-11734-15F
Polzahl 154, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A15 Art.Nr. 243-13010-15
Polzahl 60, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A15 Art.Nr. 243-13020-15
Polzahl 60, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform A15 Art.Nr. 243-13310-15
Polzahl 84, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B25 Art.Nr. 243-21010-15
Polzahl 125, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B25 Art.Nr. 243-21020-15
Polzahl 125, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B25 Art.Nr. 243-21310-15
Polzahl 175, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B25 Art.Nr. 243-21320-15
Polzahl 175, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

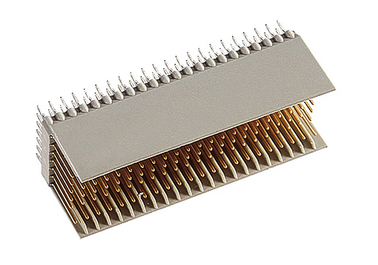

hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22310-15
Polzahl 154, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22311-15
Polzahl 154, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22312-15
Polzahl 132, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22320-15
Polzahl 154, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22351-15F
Polzahl 132, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22360-15F
Polzahl 154, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22361-15F
Polzahl 154, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22371-15F
Polzahl 154, Anschlusslänge 16 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B22 Art.Nr. 243-22734-15F
Polzahl 154, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23310-15
Polzahl 95, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23320-15
Polzahl 133, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23360-15F
Polzahl 133, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23361-15F
Polzahl 133, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23371-15F
Polzahl 133, Anschlusslänge 16 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23700-15F
Polzahl 133, Anschlusslänge 16 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform B19 Art.Nr. 243-23716-15F
Polzahl 133, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

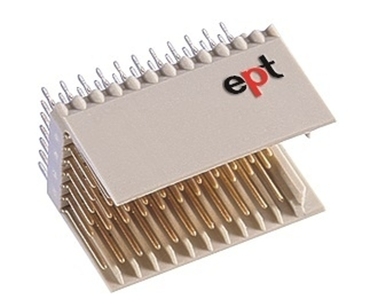

hm2.0 Messerleiste Bauform C Art.Nr. 243-31010-15
Polzahl 55, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform C Art.Nr. 243-31020-15
Polzahl 55, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform C Art.Nr. 243-31310-15
Polzahl 77, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform C Art.Nr. 243-31320-15
Polzahl 77, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

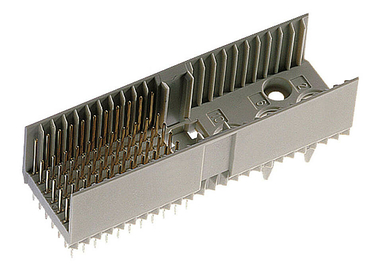

hm2.0 Messerleiste Bauform M Art.Nr. 243-41010-15
Polzahl 55, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

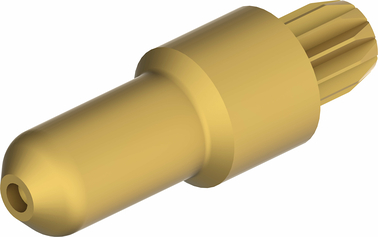

Power
hm2.0 Messerleiste Bauform M Art.Nr. 243-41310-15
Polzahl 77, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Power

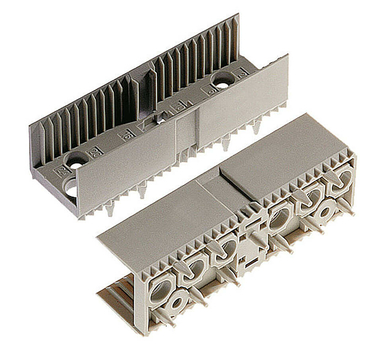

hm2.0 Messerleiste Bauform L Art.Nr. 243-51000
für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Power
hm2.0 Messerleiste Bauform N Art.Nr. 243-52000
für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Power
hm2.0 Messerleiste Bauform AB25 Art.Nr. 243-61010-15
Polzahl 125, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB25 Art.Nr. 243-61310-15
Polzahl 169, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB25 Art.Nr. 243-61320-15
Polzahl 169, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB25 Art.Nr. 243-61360-15F
Polzahl 169, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

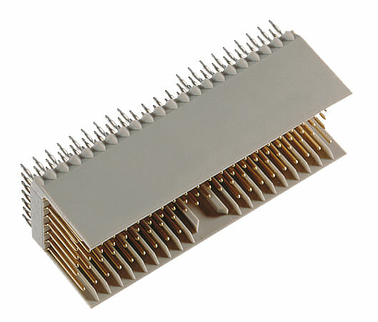

hm2.0 Messerleiste Bauform AB22 Art.Nr. 243-62010-15
Polzahl 110, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB22 Art.Nr. 243-62310-15
Polzahl 146, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB22 Art.Nr. 243-62320-15
Polzahl 146, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB22 Art.Nr. 243-62360-15F
Polzahl 146, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

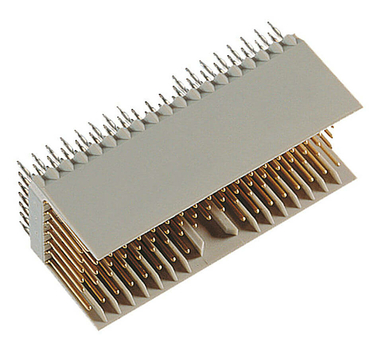

hm2.0 Messerleiste Bauform AB19 Art.Nr. 243-63010-15
Polzahl 95, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB19 Art.Nr. 243-63310-15
Polzahl 127, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB19 Art.Nr. 243-63320-15
Polzahl 127, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform AB19 Art.Nr. 243-63360-15F
Polzahl 127, Anschlusslänge 14.5 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform D Art.Nr. 245-11010-15
Polzahl 176, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform D Art.Nr. 245-11310-15
Polzahl 220, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

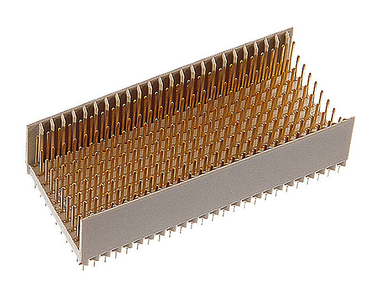

hm2.0 Messerleiste Bauform E Art.Nr. 245-21010-15
Polzahl 200, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform E Art.Nr. 245-21310-15
Polzahl 250, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform F Art.Nr. 245-31010-15
Polzahl 88, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform F Art.Nr. 245-31310-15
Polzahl 110, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik

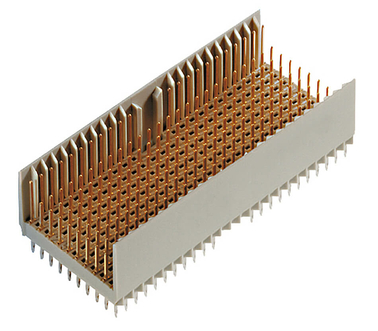

hm2.0 Messerleiste Bauform DE Art.Nr. 245-61010-15
Polzahl 200, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Messerleiste Bauform DE Art.Nr. 245-61310-15
Polzahl 244, Anschlusslänge 3.7 mm, für Leiterplattendicke > 2.2 mm, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Zubehör
hm2.0 Shroud C Art.Nr. 243-5511-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud C Art.Nr. 243-5511-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud C Art.Nr. 243-5511-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud C Art.Nr. 243-5511-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud C Art.Nr. 243-5511-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud A Art.Nr. 243-5525-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud A Art.Nr. 243-5525-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud A Art.Nr. 243-5525-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud A Art.Nr. 243-5525-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud A Art.Nr. 243-5525-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B19 Art.Nr. 243-5619-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B19 Art.Nr. 243-5619-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B19 Art.Nr. 243-5619-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B19 Art.Nr. 243-5619-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B19 Art.Nr. 243-5619-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B22 Art.Nr. 243-5622-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B22 Art.Nr. 243-5622-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B22 Art.Nr. 243-5622-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B22 Art.Nr. 243-5622-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B22 Art.Nr. 243-5622-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B25 Art.Nr. 243-5625-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B25 Art.Nr. 243-5625-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B25 Art.Nr. 243-5625-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B25 Art.Nr. 243-5625-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud B25 Art.Nr. 243-5625-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB19 Art.Nr. 243-5719-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB19 Art.Nr. 243-5719-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB19 Art.Nr. 243-5719-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB19 Art.Nr. 243-5719-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB19 Art.Nr. 243-5719-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB22 Art.Nr. 243-5722-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB22 Art.Nr. 243-5722-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB22 Art.Nr. 243-5722-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB22 Art.Nr. 243-5722-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB22 Art.Nr. 243-5722-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB25 Art.Nr. 243-5725-1/1
für Leiterplattendicke 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB25 Art.Nr. 243-5725-2/1
für Leiterplattendicke 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB25 Art.Nr. 243-5725-3/1
für Leiterplattendicke > 4.8 mm, x = 2.9 mm, y = 13.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB25 Art.Nr. 243-5725-4/1
für Leiterplattendicke 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Shroud AB25 Art.Nr. 243-5725-5/1
für Leiterplattendicke < 2.4 mm, x = 6.3 mm, y = 16.75 mm, getestet nach IEC 61076-4-101
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8011
für hm-Messerleisten, Nussbraun RAL 8011
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8012
für hm-Messerleisten, Erdbeerrot RAL 3018, Telephony Specification
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8013
für hm-Messerleisten, Blaulila RAL 4005
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8014
für hm-Messerleisten, Brilliantblau RAL 5007, 5.0 V cPCI
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8021
für hm-Messerleisten, Resedagrün RAL 6011
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8031
für hm-Messerleisten, Kadmiumgelb RAL 1021, 3.3 V cPCI
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8032
für hm-Messerleisten, Schiefergrau RAL 7015
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8033
für hm-Messerleisten, Stahlblau RAL 5011
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8034
für hm-Messerleisten, Pastellorange RAL 2003
Rechtwinklig
hm2.0 Kodiereinsatz Messerleiste Art.Nr. 243-8041
für hm-Messerleisten, Ockergelb RAL 1024
Rechtwinklig
hm2.0 unteres Schirmblech Bauform A Art.Nr. 244-11600-1
22 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 unteres Schirmblech Bauform B25 Art.Nr. 244-21600-1
25 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 unteres Schirmblech Bauform B22 Art.Nr. 244-22600-1
22 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 unteres Schirmblech Bauform B19 Art.Nr. 244-23600-1
19 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 unteres Schirmblech Bauform C Art.Nr. 244-31600-1
11 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8011
für hm-Federleisten, Nussbraun RAL 8011
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8012
für hm-Federleisten, Erdbeerrot RAL 3018, Telephony Specification
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8013
für hm-Federleisten, Blaulila RAL 4005
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8014
für hm-Federleisten, Brilliantblau RAL 5007, 5.0 V cPCI
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8021
für hm-Federleisten, Resedagrün RAL 6011
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8031
für hm-Federleisten, Kadmiumgelb RAL 1021, 3.3 V cPCI
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8032
für hm-Federleisten, Schiefergrau RAL 7015
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8033
für hm-Federleisten, Stahlblau RAL 5011
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8034
für hm-Federleisten, Pastellorange RAL 2003
Rechtwinklig
hm2.0 Kodiereinsatz Federleiste Art.Nr. 244-8041
für hm-Federleisten, Ockergelb RAL 1024
Rechtwinklig
hm2.0 unteres Schirmblech Bauform D Art.Nr. 246-11600-1
22 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 unteres Schirmblech Bauform E Art.Nr. 246-21600-1
25 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
hm2.0 unteres Schirmblech Bauform F Art.Nr. 246-31600-1
11 Kontakte, Anschlusslänge 3.4 mm, für min 1.44 mm Leiterplattendicke, getestet nach IEC 61076-4-101
Rechtwinklig
Einpresstechnik
Features
hm2.0 Steckverbinder finden u. a. Anwendung bei CompactPCI. Dies ist ein Standard der PICMG für HighEnd-Systeme in 19-Zoll-Technik mit passiver Backplane. Aufgrund ihres robusten Designs und Datenübertragungsraten bis zu 3,125 Gbit/s sind sie für hohe Anforderungen bezüglich Leistung, Robustheit und Ausfallsicherheit geeignet. Der hm2.0 Steckverbinder wird zunehmend auch für industrielle Anwendungen eingesetzt, da er ein robustes Stecksystem und mit einem Raster von 2mm eine hohen Kontaktdichte aufweist. Der Steckverbinder ist mit 5 oder 8 Signalreihen und 12 verschiedenen Stiftlängen erhältlich.
Details im Überblick
Details im Überblick
Die Norm IEC 61076-4-101
Die hartmetrische Steckverbinderreihe ept hm2.0 wurde in Anlehnung an die internationale Normung IEC 61076-4-101 entwickelt und gefertigt. Anwendern ist dadurch ein weltweiter Standard für die Verbindung von Leiterplatten durch hochpolige Steckverbinder gesichert. Leiterplatten können von System zu System problemlos ausgetauscht werden. Wichtige Parameter wie Fixierung, Abschirmung und Kodierung bleiben über die Anwendung hinaus kompatibel.
ept hm2.0 Steckverbinder sind im metrischen Raster von 2 mm aufgebaut. Diese Steckverbinder können problemlos aneinandergereiht werden, ohne das Raster von 2 mm an den Schnittstellen zu unterbrechen. Diese Rasteranordnung bietet vor allem bei der Gestaltung der Leiterplatte Vorteile, da kein Platzverlust innerhalb einzelner Steckverbindermodule auftritt.
Die Module A, D, L und M sind mit einem Multi-Funktionsblock ausgestattet. Dieser nimmt die nach Norm vorgesehenen Kodiereinsätze auf. Die angespritzten Führungen garantieren eine korrekte Ausrichtung der Messer- und Federleisten zueinander sowie einen Verdrehschutz, bevor die Kontaktierung erfolgt. Die Kodiereinsätze werden durch ein einfaches Steck- und Ziehwerkzeug eingerastet bzw. wieder gelöst.
ept bietet für die hm2.0 Messerleisten vier unterschiedliche Längen für die Anschlussseite und drei Längen für die Steckseite an. Die unterschiedlichen Anschlusslängen sind erforderlich, um beim Stecken oder Ziehen von Baugruppen bestimmte Signal- oder Masseleitungen als Erstes herzustellen oder zu lösen. Die langen Anschlüsse mit 11.25 mm werden überwiegend für die Schirmreihen z und f benötigt.
Zum besseren Anreihen und zur Vermeidung von Verdrehung der Steckverbinder werden die Isolierkörper an den Enden mit Fasen versehen. Diese Fasen gewährleisten eine genaue Positionierung auf der Leiterplatte und geben den Modulen untereinander den notwendigen Halt.
Um Verwechslungen von Leiterplatten zu vermeiden, ist eine Kodierung der Steckverbinder in einem modernen BUS-System unerlässlich. Die Möglichkeit einer Kodierung ist bereits in der IEC 61076-4-101 festgelegt. Sogenannte Kodiereinsätze lassen sich von Hand im Multifunktionsblock der Steckverbindertypen A, D, L und M einrasten. Die verschiedenen Einsätze sind farblich gekennzeichnet und dadurch optisch schnell zu erkennen.
ept hm2.0 Steckverbinder sind im metrischen Raster von 2 mm aufgebaut. Diese Steckverbinder können problemlos aneinandergereiht werden, ohne das Raster von 2 mm an den Schnittstellen zu unterbrechen. Diese Rasteranordnung bietet vor allem bei der Gestaltung der Leiterplatte Vorteile, da kein Platzverlust innerhalb einzelner Steckverbindermodule auftritt.
Die Module A, D, L und M sind mit einem Multi-Funktionsblock ausgestattet. Dieser nimmt die nach Norm vorgesehenen Kodiereinsätze auf. Die angespritzten Führungen garantieren eine korrekte Ausrichtung der Messer- und Federleisten zueinander sowie einen Verdrehschutz, bevor die Kontaktierung erfolgt. Die Kodiereinsätze werden durch ein einfaches Steck- und Ziehwerkzeug eingerastet bzw. wieder gelöst.
ept bietet für die hm2.0 Messerleisten vier unterschiedliche Längen für die Anschlussseite und drei Längen für die Steckseite an. Die unterschiedlichen Anschlusslängen sind erforderlich, um beim Stecken oder Ziehen von Baugruppen bestimmte Signal- oder Masseleitungen als Erstes herzustellen oder zu lösen. Die langen Anschlüsse mit 11.25 mm werden überwiegend für die Schirmreihen z und f benötigt.
Zum besseren Anreihen und zur Vermeidung von Verdrehung der Steckverbinder werden die Isolierkörper an den Enden mit Fasen versehen. Diese Fasen gewährleisten eine genaue Positionierung auf der Leiterplatte und geben den Modulen untereinander den notwendigen Halt.
Um Verwechslungen von Leiterplatten zu vermeiden, ist eine Kodierung der Steckverbinder in einem modernen BUS-System unerlässlich. Die Möglichkeit einer Kodierung ist bereits in der IEC 61076-4-101 festgelegt. Sogenannte Kodiereinsätze lassen sich von Hand im Multifunktionsblock der Steckverbindertypen A, D, L und M einrasten. Die verschiedenen Einsätze sind farblich gekennzeichnet und dadurch optisch schnell zu erkennen.
hm2.0 Systemmodularität
ept hm2.0 Module bieten eine Anzahl von Möglichkeiten, um große Kontaktdichten zu optimieren. Besonders in der Kombination mit koaxialen oder faseroptischen Verbindungen.
Es können Steckverbindungen von 50 mm Länge, unter Verwendung des Moduls Typ A, in Schritten von 25 mm bis zu einer beliebigen Gesamtlänge hergestellt werden.
Die Steckverbinder mit einem Multifunktionsblock (Typen A, M, L) werden vorzugsweise am Anfang einer Steckverbinderreihe angeordnet. Das Modul Typ B wird dagegen nur zwischen anderen Modulen angeordnet.
Die 25 mm Module vom Typ C und N werden wegen ihres Verpolschutzes am Ende einer Steckverbinderreihe angeordnet. Ein korrektes Stecken von Baugruppen wird durch die Kodiereinsätze im Multifunktionsblock und durch die Module Typ C und N gewährleistet.
Es können Steckverbindungen von 50 mm Länge, unter Verwendung des Moduls Typ A, in Schritten von 25 mm bis zu einer beliebigen Gesamtlänge hergestellt werden.
Die Steckverbinder mit einem Multifunktionsblock (Typen A, M, L) werden vorzugsweise am Anfang einer Steckverbinderreihe angeordnet. Das Modul Typ B wird dagegen nur zwischen anderen Modulen angeordnet.
Die 25 mm Module vom Typ C und N werden wegen ihres Verpolschutzes am Ende einer Steckverbinderreihe angeordnet. Ein korrektes Stecken von Baugruppen wird durch die Kodiereinsätze im Multifunktionsblock und durch die Module Typ C und N gewährleistet.
hm2.0 für High-Speed Anwendungen
Mit hm2.0 Steckverbindern von ept lassen sich High-Speed Anwendungen realisieren. Unter den nachstehenden Rahmenbedingungen wurden nachweislich Datenübertragungsraten von bis zu 3.125 Gbit/s erzielt.
- Zwei hm2.0 Steckverbinder-Paare von ept
- Zwei Standard FR4-Karten der Stärke 1.6 mm und Leiterbahnlänge 115 mm
- Eine Standard FR4-Backplane der Stärke 4.4 mm und Leiterbahnlänge 400 mm
- Spezielle Beachtung von Verbindungsstörungen, Stubeffekt sowie Skineffekt und dielektrische Verluste beim Anwendungsdesign
Nähere Details sowie entsprechende Fachliteratur in Hinblick auf HighSpeed Anwendungen mittels hm2.0 Steckverbindern stellen wir Ihnen gerne zur Verfügung. Fragen Sie uns.
FAQ: Fragen und Antworten zu hm2.0
Für welche Datenübertragungsraten eignen sich die AdvancedTCA Steckverbinder? Kann man mit einem hm2.0 Backplanessystem beidseitig in das gleiche Leiterplattenloch einpressen?
Für welche Datenübertragungsraten eignen sich die AdvancedTCA Steckverbinder?
Die hm2.0 Steckverbinder ermöglichen Datenübertragungsraten von bis zu 3,125 Gbit/s.
Kann man mit einem hm2.0 Backplanessystem beidseitig in das gleiche Leiterplattenloch einpressen?
Nein, das ist leider nicht möglich. Jedoch haben wir hierfür eine andere Lösung gefunden. Die geraden Messerleisten sind auch mit langen Pins verfügbar. Das heißt, nach dem Einpressvorgang wird auf der Rückseite der Backplane noch ein Shroud aufgepresst. Somit können auch von der Rückseite sogenannte “rear Transition Boards“ gesteckt werden.
