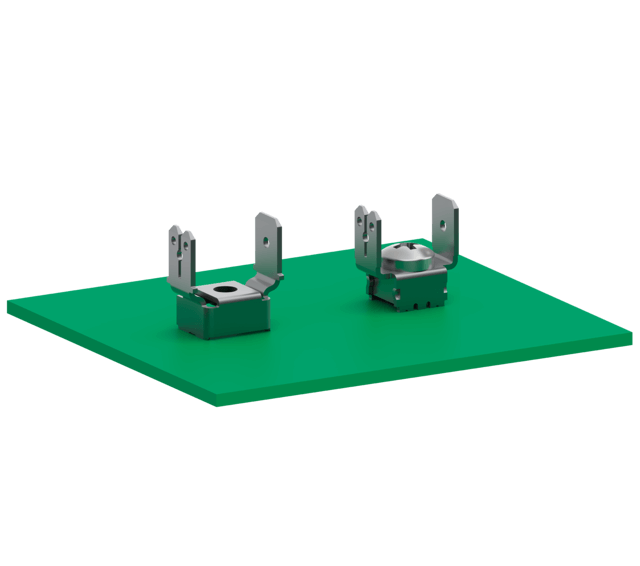

Power Terminals – Stromversorgung auf der Leiterplatte

Stromversorgungsanschlüsse in Einpresstechnik: Die ept-Power Terminals dienen speziell dem Stromversorgungsanschluss auf der Leiterplatte. Der Anschluss des Kabels erfolgt über Kabelschuhe mittels Verschraubung oder über Flachsteckanschlüsse (Faston).

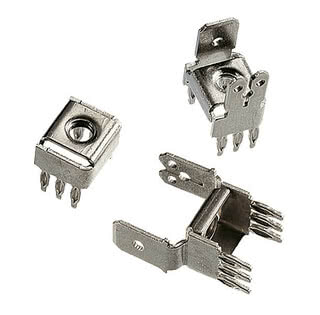

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Features

  • einfacher Anschluss von Stromversorgungsleitungen
  • individuelle Varianten wie gewinkelter oder gekröpfter Anschluss möglich
  • einfache Verarbeitung durch Einpressen
  • Zubehör Schrauben, M4 oder M5 Gewinde

Anwendungen

  • Stromversorgung durch Schraubanschluss oder Faston-Kontakt
  • Backplane Systeme zur Stromversorgung
Raster 5.08 x 10.16 mm

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33008

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33008 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33009

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33009 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33048

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33048 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33049

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33049 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33248

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33248 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33249

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-33249 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32004

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32004 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32006

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32006 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32044

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32044 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32046

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32046 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32244

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32244 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32246

PowerTerminals 5 08x10 16 Gewinde M4 Foto
Gewinde M4, Anschlusslänge 5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 10.16 mm Art.Nr. 911-32246 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 10.16 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Raster 5.08 x 7.62 mm

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22015

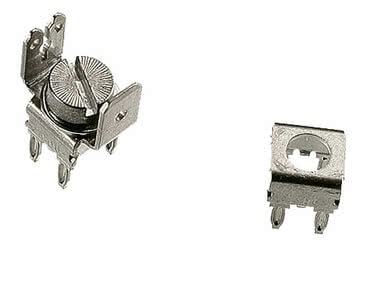

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M4, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22015 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22020

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M5, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22020 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM5
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22715/1

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M4, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22715/1 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22720/1

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M5, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-22720/1 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM5
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60045

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M4, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60045 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60050

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M5, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60050 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM5
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60645/1

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M4, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60645/1 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM4
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60650/1

PowerTerminals 5 08x7 62 Gewinde M5 Foto
Gewinde M5, Anschlusslänge 4.5 mm
Einpresstechnik
Power
Rugged
Power Terminals Raster 5.08 x 7.62 mm Art.Nr. 910-60650/1 - Technische Daten

Grundlagen

AnschlusstechnikEinpresstechnik
Anschlusslänge4.5 mm
Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß5.08 x 7.62 mm

Elektrisch

Betriebsstrom20° 45A, 70° 30A, 100° 25A

Verarbeitung

GewindeM5
Max. Anzugsmoment1.3 Nm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Zubehör

Power Terminals Einrastmutter Art.Nr. 910-20015

Gewinde M4
Power Terminals Einrastmutter Art.Nr. 910-20015 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM4

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Einrastmutter Art.Nr. 910-20020

Gewinde M5
Power Terminals Einrastmutter Art.Nr. 910-20020 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM5

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Zylinderschraube DIN 84, M4 Art.Nr. 910-20145

Gewinde M4
Power Terminals Zylinderschraube DIN 84, M4 Art.Nr. 910-20145 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM4

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Kreuzschlitzschraube Art.Nr. 910-20146

Gewinde M4
Power Terminals Kreuzschlitzschraube Art.Nr. 910-20146 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM4

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Zylinderschraube DIN 84, M5 Art.Nr. 910-20150

Gewinde M5
Power Terminals Zylinderschraube DIN 84, M5 Art.Nr. 910-20150 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM5

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Beilagscheibe Art.Nr. 910-20320

Gewinde M4
Power Terminals Beilagscheibe Art.Nr. 910-20320 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM4

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Power Terminals Beilagscheibe Art.Nr. 910-20330

Gewinde M5
Power Terminals Beilagscheibe Art.Nr. 910-20330 - Technische Daten

Grundlagen

Betriebstemperatur-55°C bis +125°C

Material

KontaktmaterialKupferlegierung

Verarbeitung

GewindeM5

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Username:
Vielen Dank! Wir werden Ihre Anforderungen prüfen und mit Ihnen Kontakt aufnehmen.

Bei Fragen stehen wir Ihnen jederzeit per E-Mail oder Telefon zur Verfügung.

Kein passendes Produkt gefunden - Produkt jetzt anfragen:

Felder mit * sind Pflichtfelder.

Features

Powerterminal Board
Die ept-Power Terminals überzeugen durch ihren einfachen Anschluss von Stromversorgungsleitungen und ihre einfache Verarbeitung durch das Einpressen. Die Power-Terminals sind in individuellen Varianten wie gewinkelt oder mit gekröpftem Anschluss erhältlich.
Powerterminal
Power Terminal

Details im Überblick

Anschluss Faston-Kontakt
Anschluss Schraube
Einpresszone Tcom press®
