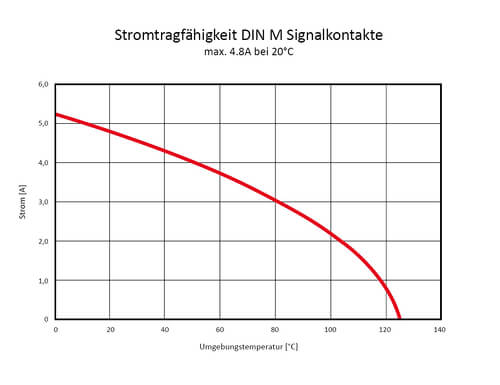

- Derating Diagramm
- Passende Produkte
- Modifikationen
- Verpackung
- Downloads
- Lagerbestandsabfrage
DIN 41612 Messerleiste 90° Bauform M Art.Nr. 123-40161-00
Abbildung ähnlich
Rechtwinklig
Gelötete Durchkontaktierung
Power
Rugged
- Anschlusslänge 3 mm
- Polzahl 42 + 6
- Löttechnik
- Gütestufe 2
Zeichnungen
Weitere Informationen
Lieferzeit
Technische Daten
Grundlagen
Spezifikation | IEC 60603-2 (DIN 41612) |
---|---|
Gütestufe | 2 |
Anzahl Kontakte | 42 + 6 |
Anschlusstechnik | Löttechnik |
Anschlusslänge | 3 mm |
Betriebstemperatur | -55°C bis +125°C |
Material
Isolierkörper | PBT glasfaserverstärkt, UL 94 V-0 |
---|---|
CTI Wert IEC 60112 | 200 |
Kontaktmaterial | Kupferlegierung |
Mechanisch
Rastermaß | 2.54 mm |
---|---|
Steckkraft | < 40 N |
Ziehkraft pro Kontakt | > 0.15 N |
Lebensdauer | 400 Steckzyklen |
Elektrisch
Betriebsstrom | 4.8 A |
---|---|
Durchgangswiderstand | <20 mΩ |
Luft- und Kriechstrecke | ≥ 1.2 mm |
Isolationswiderstand | >106 MΩ |
Prüfspannung | 1000 V |
Verarbeitung
Löttemperatur | bis 260°C |
---|
Zulassungen / Konformität
UL file | E130314 |
---|---|
Umwelt | RoHS konform |
Passende Produkte
Modifikationen
Auf Anfrage erhalten Sie von uns auch
- Vor- und nacheilende Kontakte
- Sonderbestückung
- Gütestufen I + III oder kundenspezifisch
Verpackung
Karton
