flexilink Leiterplattenverbinder

flexilink jumper Homepage inkl Logo
flexilinkjumper ist ein flexibel einsetzbarer, nicht steckbarer Leiterplattenverbinder, der durch sein platzsparendes Design bei gleichzeitig hoher Stromtragfähigkeit von 11 Ampere pro Pin überzeugt.

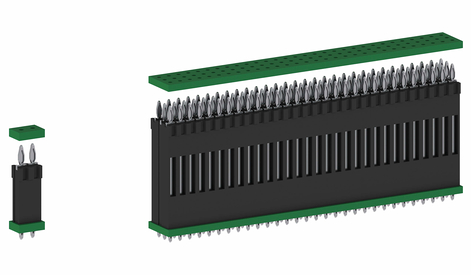

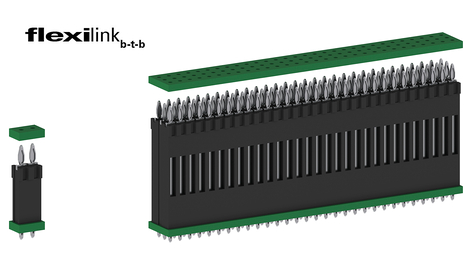

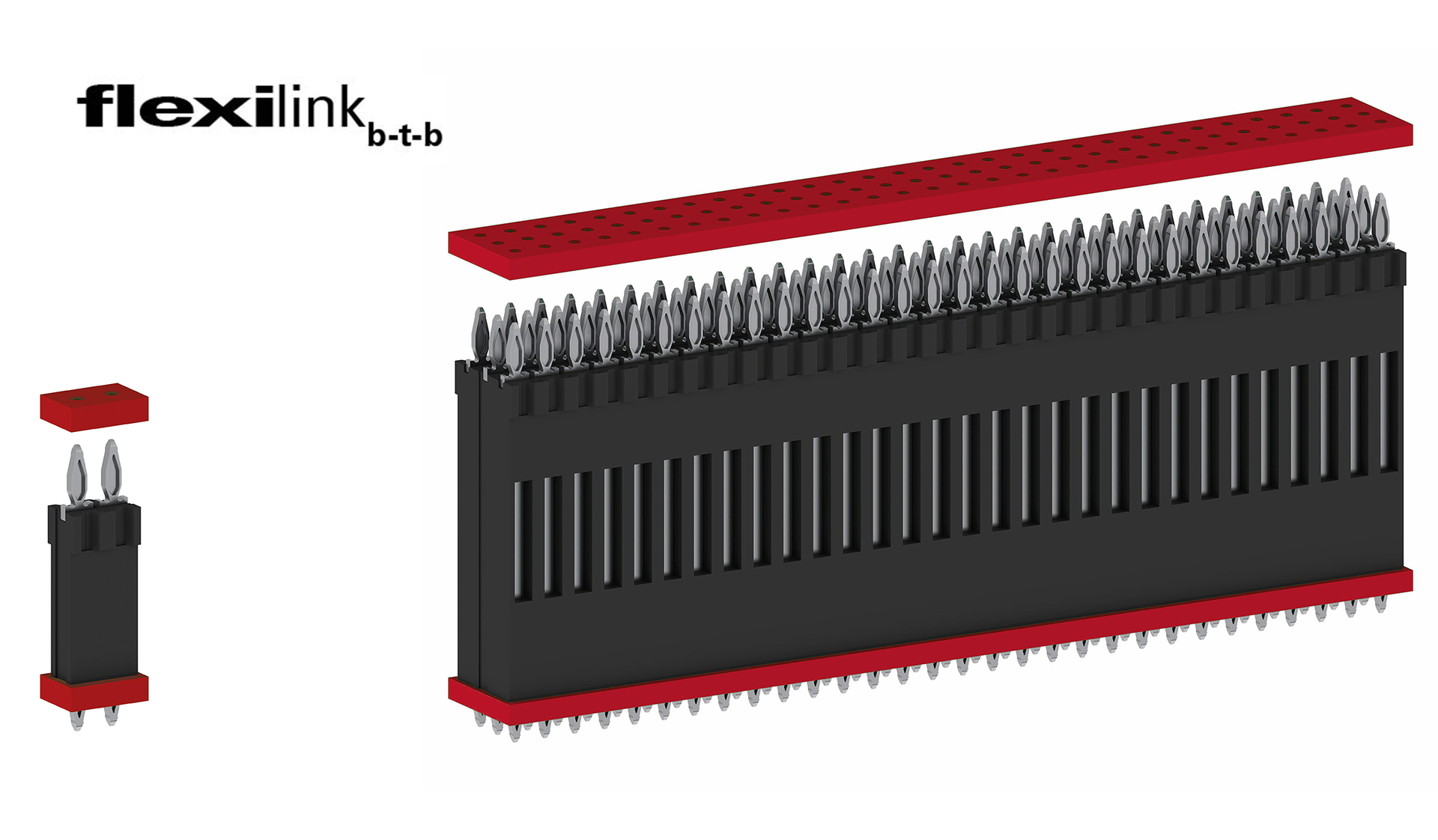

flexilink b t b Homepage
Wie auch beim flexilinkjumper gewährleistet der flexilinkb-t-b eine sichere Kontaktierung bei mechanischen Belastungen wie Schock und Vibration durch Einpresstechnik.
board-to-board

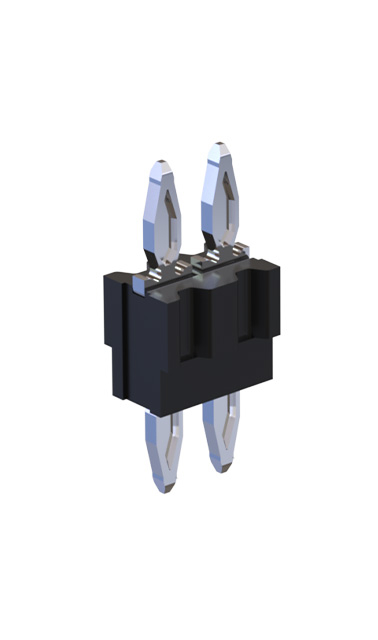

flexilink b-t-b, 5 mm Bauhöhe Art.Nr. 990-52XNN050-110

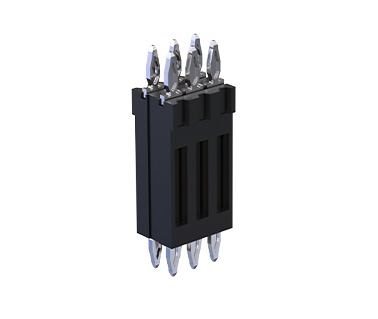

flexilink btb Leiterplattenverbinder 5mm Foto
5 mm Bauhöhe, für zweistufigen Einpressvorgang, 1 - 3 Kontaktreihen, Platz- & Kostenersparnis, ersetzt Abstandshalter, Artikelnummerschlüssel: X = Anzahl der Reihen, NN = Polzahl / Reihe, Für Anfragen kontaktieren Sie bitte unseren Vertrieb.
Parallel
Einpresstechnik
Power
Rugged
flexilink b-t-b, 5 mm Bauhöhe Art.Nr. 990-52XNN050-110 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 90
AnschlusstechnikEinpresstechnik
Leiterplattenabstand5 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2.54 mm oder individuell bestückt

Elektrisch

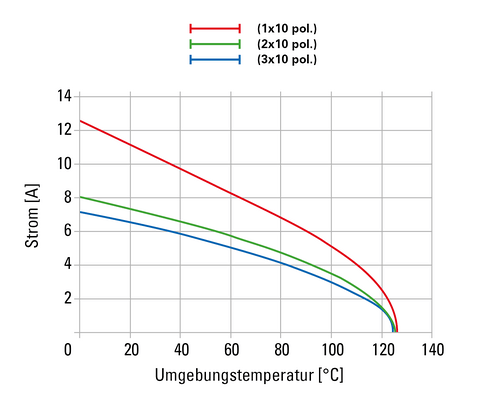

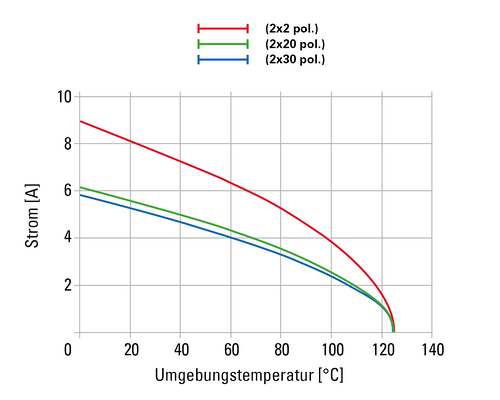

Betriebsstrommax. 11 A bei 20°C pro Pin (1x10 pol. Bauhöhe 15 mm)
max. 7 A bei 20°C pro Pin (2x10 pol. Bauhöhe 15 mm)
max. 6 A bei 20°C pro Pin (3x10 pol. Bauhöhe 15 mm)
Durchgangswiderstand<5 mΩ
Luft- und Kriechstreckemin. 0.44 mm / 0.57 mm (innerhalb der Reihe)
min. 1.94 / 2.07 mm (zwischen den Reihen)

Verarbeitung

Bestückungvon Hand / halbautomatisch / vollautomatisch

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

flexilink b-t-b, 10 mm Bauhöhe Art.Nr. 990-52XNN100-110

flexilink btb Leiterplattenverbinder 10mm Foto
10 mm Bauhöhe, für zweistufigen Einpressvorgang, 1 - 3 Kontaktreihen, Platz- & Kostenersparnis, ersetzt Abstandshalter, Artikelnummerschlüssel: X = Anzahl der Reihen, NN = Polzahl / Reihe, Für Anfragen kontaktieren Sie bitte unseren Vertrieb.
Parallel
Einpresstechnik
Power
Rugged
flexilink b-t-b, 10 mm Bauhöhe Art.Nr. 990-52XNN100-110 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 90
AnschlusstechnikEinpresstechnik
Leiterplattenabstand10 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2.54 mm oder individuell bestückt

Elektrisch

Betriebsstrommax. 11 A bei 20°C pro Pin (1x10 pol. Bauhöhe 15 mm)
max. 7 A bei 20°C pro Pin (2x10 pol. Bauhöhe 15 mm)
max. 6 A bei 20°C pro Pin (3x10 pol. Bauhöhe 15 mm)
Durchgangswiderstand<5 mΩ
Luft- und Kriechstreckemin. 0.44 mm / 0.57 mm (innerhalb der Reihe)
min. 1.94 / 2.07 mm (zwischen den Reihen)

Verarbeitung

Bestückungvon Hand / halbautomatisch / vollautomatisch

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

flexilink b-t-b, 15 mm Bauhöhe Art.Nr. 990-52XNN150-110

flexilink btb Leiterplattenverbinder 15mm Foto
15 mm Bauhöhe, für zweistufigen Einpressvorgang, 1 - 3 Kontaktreihen, Platz- & Kostenersparnis, ersetzt Abstandshalter, Artikelnummerschlüssel: X = Anzahl der Reihen, NN = Polzahl / Reihe, Für Anfragen kontaktieren Sie bitte unseren Vertrieb.
Parallel
Einpresstechnik
Power
Rugged
flexilink b-t-b, 15 mm Bauhöhe Art.Nr. 990-52XNN150-110 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 90
AnschlusstechnikEinpresstechnik
Leiterplattenabstand15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2.54 mm oder individuell bestückt

Elektrisch

Betriebsstrommax. 11 A bei 20°C pro Pin (1x10 pol. Bauhöhe 15 mm)
max. 7 A bei 20°C pro Pin (2x10 pol. Bauhöhe 15 mm)
max. 6 A bei 20°C pro Pin (3x10 pol. Bauhöhe 15 mm)
Durchgangswiderstand<5 mΩ
Luft- und Kriechstreckemin. 0.44 mm / 0.57 mm (innerhalb der Reihe)
min. 1.94 / 2.07 mm (zwischen den Reihen)

Verarbeitung

Bestückungvon Hand / halbautomatisch / vollautomatisch

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

flexilink b-t-b, 20 mm Bauhöhe Art.Nr. 990-52XNN200-110

flexilink btb Leiterplattenverbinder 20mm Foto
20 mm Bauhöhe, für zweistufigen Einpressvorgang, 1 - 3 Kontaktreihen, Platz- & Kostenersparnis, ersetzt Abstandshalter, Artikelnummerschlüssel: X = Anzahl der Reihen, NN = Polzahl / Reihe, Für Anfragen kontaktieren Sie bitte unseren Vertrieb.
Parallel
Einpresstechnik
Power
Rugged
flexilink b-t-b, 20 mm Bauhöhe Art.Nr. 990-52XNN200-110 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 90
AnschlusstechnikEinpresstechnik
Leiterplattenabstand20 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2.54 mm oder individuell bestückt

Elektrisch

Betriebsstrommax. 11 A bei 20°C pro Pin (1x10 pol. Bauhöhe 15 mm)
max. 7 A bei 20°C pro Pin (2x10 pol. Bauhöhe 15 mm)
max. 6 A bei 20°C pro Pin (3x10 pol. Bauhöhe 15 mm)
Durchgangswiderstand<5 mΩ
Luft- und Kriechstreckemin. 0.44 mm / 0.57 mm (innerhalb der Reihe)
min. 1.94 / 2.07 mm (zwischen den Reihen)

Verarbeitung

Bestückungvon Hand / halbautomatisch / vollautomatisch

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

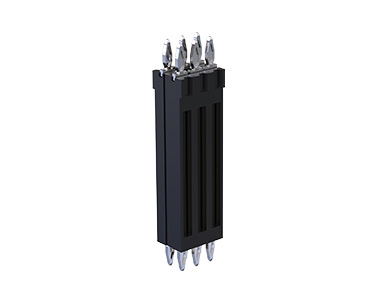

flexilink b-t-b, 25 mm Bauhöhe Art.Nr. 990-52XNN250-110

flexilink btb Leiterplattenverbinder 25mm Foto
25 mm Bauhöhe, für zweistufigen Einpressvorgang, 1 - 3 Kontaktreihen, Platz- & Kostenersparnis, ersetzt Abstandshalter, Artikelnummerschlüssel: X = Anzahl der Reihen, NN = Polzahl / Reihe, Für Anfragen kontaktieren Sie bitte unseren Vertrieb.
Parallel
Einpresstechnik
Power
Rugged
flexilink b-t-b, 25 mm Bauhöhe Art.Nr. 990-52XNN250-110 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 90
AnschlusstechnikEinpresstechnik
Leiterplattenabstand25 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2.54 mm oder individuell bestückt

Elektrisch

Betriebsstrommax. 11 A bei 20°C pro Pin (1x10 pol. Bauhöhe 15 mm)
max. 7 A bei 20°C pro Pin (2x10 pol. Bauhöhe 15 mm)
max. 6 A bei 20°C pro Pin (3x10 pol. Bauhöhe 15 mm)
Durchgangswiderstand<5 mΩ
Luft- und Kriechstreckemin. 0.44 mm / 0.57 mm (innerhalb der Reihe)
min. 1.94 / 2.07 mm (zwischen den Reihen)

Verarbeitung

Bestückungvon Hand / halbautomatisch / vollautomatisch

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
jumper

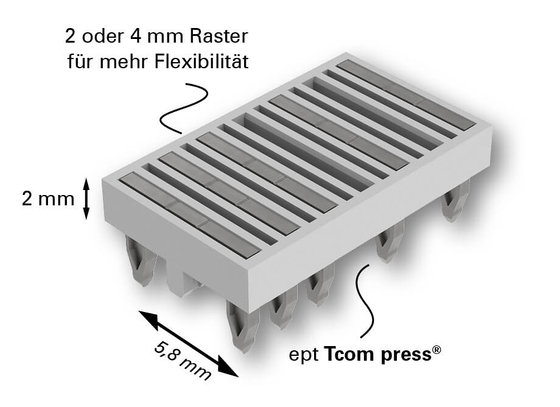

flexilink jumper, 2 Kontakte Art.Nr. 991-500200-11

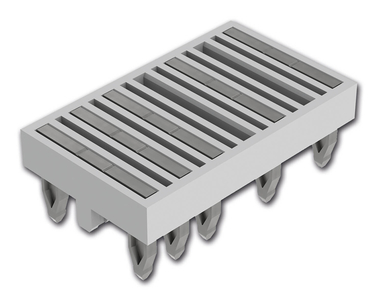

flexilink jumper Foto
2 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 2 Kontakte Art.Nr. 991-500200-11 - Technische Daten

Grundlagen

Anzahl Kontakte2
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

flexilink jumper, 3 Kontakte Art.Nr. 991-500300-11

flexilink jumper Foto
3 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 3 Kontakte Art.Nr. 991-500300-11 - Technische Daten

Grundlagen

Anzahl Kontakte3
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

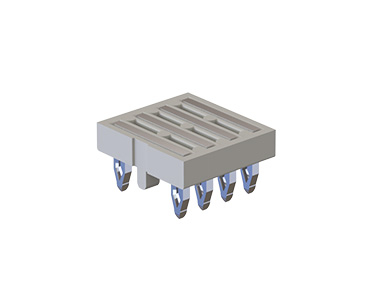

flexilink jumper, 4 Kontakte Art.Nr. 991-500400-11

flexilink jumper Foto
4 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 4 Kontakte Art.Nr. 991-500400-11 - Technische Daten

Grundlagen

Anzahl Kontakte4
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

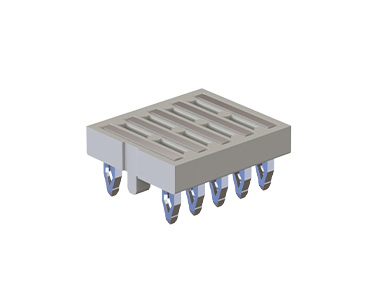

flexilink jumper, 5 Kontakte Art.Nr. 991-500500-11

flexilink jumper Foto
5 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 5 Kontakte Art.Nr. 991-500500-11 - Technische Daten

Grundlagen

Anzahl Kontakte5
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

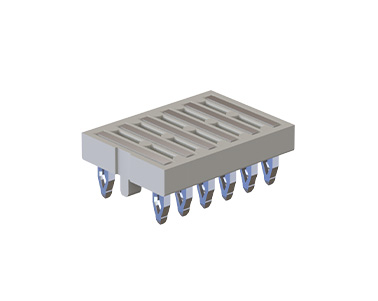

flexilink jumper, 6 Kontakte Art.Nr. 991-500600-11

flexilink jumper Foto
6 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 6 Kontakte Art.Nr. 991-500600-11 - Technische Daten

Grundlagen

Anzahl Kontakte6
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

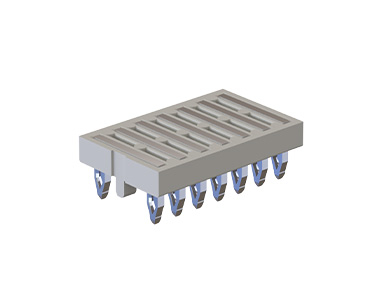

flexilink jumper, 7 Kontakte Art.Nr. 991-500700-11

flexilink jumper Foto
7 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 7 Kontakte Art.Nr. 991-500700-11 - Technische Daten

Grundlagen

Anzahl Kontakte7
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

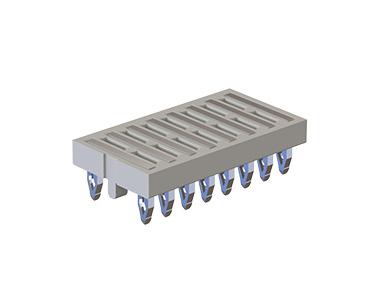

flexilink jumper, 8 Kontakte Art.Nr. 991-500800-11

flexilink jumper Foto
8 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 8 Kontakte Art.Nr. 991-500800-11 - Technische Daten

Grundlagen

Anzahl Kontakte8
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

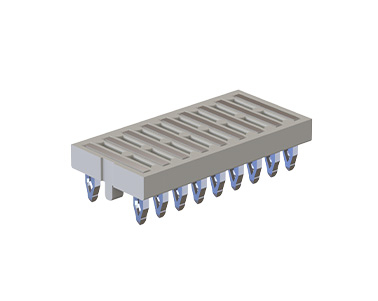

flexilink jumper, 9 Kontakte Art.Nr. 991-500900-11

flexilink jumper Foto
9 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 9 Kontakte Art.Nr. 991-500900-11 - Technische Daten

Grundlagen

Anzahl Kontakte9
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

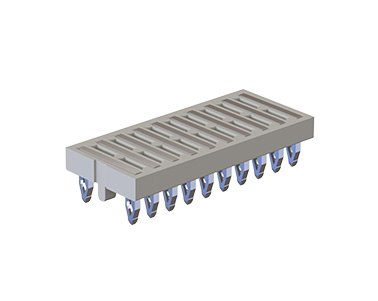

flexilink jumper, 10 Kontakte Art.Nr. 991-501000-11

flexilink jumper Foto
10 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 10 Kontakte Art.Nr. 991-501000-11 - Technische Daten

Grundlagen

Anzahl Kontakte10
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

flexilink jumper, 11 Kontakte Art.Nr. 991-501100-11

flexilink jumper Foto
11 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 11 Kontakte Art.Nr. 991-501100-11 - Technische Daten

Grundlagen

Anzahl Kontakte11
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

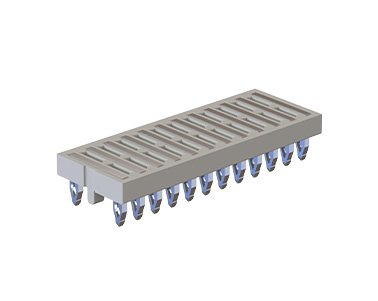

flexilink jumper, 12 Kontakte Art.Nr. 991-501200-11

flexilink jumper Foto
12 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 12 Kontakte Art.Nr. 991-501200-11 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

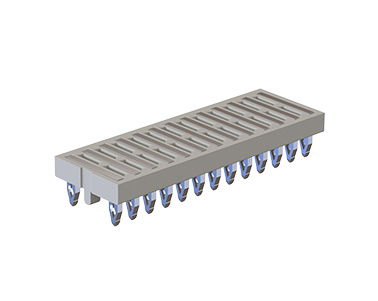

flexilink jumper, 13 Kontakte Art.Nr. 991-501300-11

flexilink jumper Foto
13 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 13 Kontakte Art.Nr. 991-501300-11 - Technische Daten

Grundlagen

Anzahl Kontakte13
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

flexilink jumper, 14 Kontakte Art.Nr. 991-501400-11

flexilink jumper Foto
14 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 14 Kontakte Art.Nr. 991-501400-11 - Technische Daten

Grundlagen

Anzahl Kontakte14
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

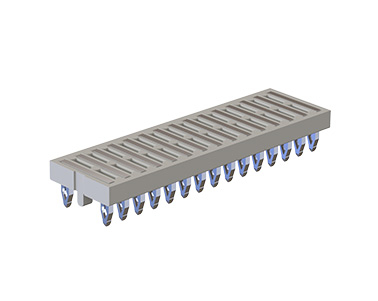

flexilink jumper, 15 Kontakte Art.Nr. 991-501500-11

flexilink jumper Foto
15 Kontakte, 11 A Stromtragfähigkeit, geringer Platzbedarf, einfache Verarbeitung ohne Löten, variabel bestückbar im 2 oder 4 mm Raster
Horizontal
Einpresstechnik
Power
flexilink jumper, 15 Kontakte Art.Nr. 991-501500-11 - Technische Daten

Grundlagen

Anzahl Kontakte15
AnschlusstechnikEinpresstechnik
Leiterplattenabstand1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt
KontaktmaterialKupferlegierung
KontaktbeschichtungSn

Mechanisch

Rastermaß2 mm

Elektrisch

Betriebsstrom11 A bei +20°C pro Pin (5 Kontaktbrücken)
Durchgangswiderstand≤ 5mΩ
Luft- und Kriechstrecke1.4 mm
Isolationswiderstand≥ 10 GΩ
Prüfspannung1500 VDC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Username:
Vielen Dank! Wir werden Ihre Anforderungen prüfen und mit Ihnen Kontakt aufnehmen.

Bei Fragen stehen wir Ihnen jederzeit per E-Mail oder Telefon zur Verfügung.

Kein passendes Produkt gefunden - Produkt jetzt anfragen:

Felder mit * sind Pflichtfelder.

Features des Leiterplattenverbinders flexilink jumper

Jumper beschriftet
flexilinkjumper ist ein flexibel einsetzbarer, nicht steckbarer Leiterplattenverbinder, der durch sein platzsparendes Design bei gleichzeitig hoher Stromtragfähigkeit von 11 Ampere pro Pin überzeugt. Er besitzt ein variables Raster von 2 oder 4 Millimetern und bietet 2 bis 15 Kontaktbrücken. Dies ermöglicht Leiterplattenabstände ganz nach Ihren Wünschen. Damit eignet er sich besonders gut für Anwendungen wie LED-Leisten in der Gebäude-, Automatisierungs- und Automobilelektronik. Er hält hervorragend starken mechanischen Belastungen wie Schock und Vibration stand. Es ist kein aufwendiger Lötprozess nötig – der flexilinkjumper sorgt durch Einpresstechnik für eine unkomplizierte Verbindung von zwei oder mehr Leiterplatten.

Features flexilink jumper

  • variables Raster von 2 bis 4 Millimeter
  • 2 bis 15 Kontaktbrücken
  • bis zu 11 A Stromtragfähigkeit pro Pin
  • Platz- und Kostenersparnis, ersetzt Abstandshalter
  • nur ein Bauteil für die Verbindung
  • hält hohe mechanische Belastungen aus, Schock und Vibration
  • Eliminierung des Lötprozesses durch Einpressen
  • individueller Leiterplattenabstand möglich
  • Einpresszone Tcom press®

Anwendungen

  • LED in Gebäude-, Automatisierungs- und Automobiltechnik
  • Antriebstechnik
  • Sensorik

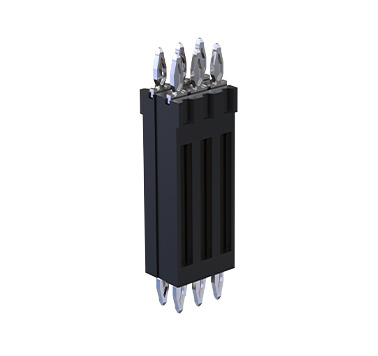

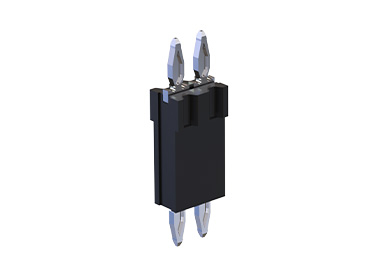

Features des Leiterplattenverbinders flexilink b-t-b

flexilink b t b
Wie auch beim flexilinkjumper gewährleistet der flexilinkb-t-b eine sichere Kontaktierung bei mechanischen Belastungen wie Schock und Vibration durch Einpresstechnik. Der flexilinkb-t-b lässt sich variabel an Ihre Anwendung anpassen: Konfigurieren Sie ihren flexilinkb-t-b in Bauhöhe sowie Reihenanzahl und Kontakte. Ein bis drei Kontakt-Reihen, zwei bis neunzig Pins und Leiterplattenabstände zwischen 5 und 25 Millimeter sind möglich. Jeder Pin hat eine Stromtragfähigkeit von bis zu 11 Ampere. Damit ist der flexilinkb-t-b besonders für Hochstromanwendungen geeignet und entfaltet sein Maximum bei üblichen Anwendungen mit Dickkupfer-Leiterplatten.

Features b-t-b

  • bis zu 11 A Stromtragfähigkeit pro Pin
  • 2 bis 90 Kontakte
  • 5 bis 25 Millimeter Bauhöhe
  • 1 bis 3 Reihen
  • Platz- und Kostenersparnis, ersetzt Abstandshalter
  • nur ein Bauteil für Verbindung notwendig
  • hohe mechanische Belastung bei Schock und Vibration
  • kein Lötprozess notwendig - Einpresstechnik
  • Einpresszone Tcom press®

Anwendungen

Werkzeugmaschinen
Agrartechnik
Automotive
Intralogistik
Hub- und Krantechnik
Antriebstechnik

Leiterplattenverbinder in Einpresstechnik

Produktmanager Lehmann Flexilink Homepage2
"Perfekt für eine robuste Verbindung für Anwendungen mit hohen Schaltströmen ist unser rugged connector flexilink in Einpresstechnik.
Der flexilink kommt in zwei Varianten:

flexilinkjumper für horizontale Leiterplattenverbindungen.
Er überzeugt durch sein platzsparendes Design bei gleichzeitiger hoher Stromtragfähigkeit. Der Leiterplattenabstand von 1 Millimeter und ein Platzbedarf von nur 3.8 Millimeter auf der Leiterplatte ermöglichen eine maximale Platzausnutzung und vielfältige Verwendung des Verbinders, zum Beispiel für die Verkettung von LED-Leiterplatten. Die Höhe des Leiterplattenverbinders beträgt nur 2 Millimeter.

flexlinkb-t-b für parallele Leiterplattenverbindungen.
Der flexilinkb-t-b Steckverbinder im 2,54 mm Raster garantiert Ihnen eine hochwertige Leiterplattenverbindung in Einpresstechnik. Der zweiseitige Verbinder ist DIE Lösung für hohe Schaltströme, da kein Kontaktübergang die Stromtragfähigkeit beschränkt.
Der klare Vorteil: Mit nur einem Bauteil wird sowohl eine mechanische wie elektrische Verbindung hergestellt. Abstandshalter sind überflüssig – Sie sparen deswegen nicht nur Platz auf der Leiterplatte, sondern auch Kosten.
Der flexilinkb-t-b passt sich Ihren Wünschen an: Sie können den flexilinkb-t-b für Leiterplattenabstände von 5 bis 25 Millimeter wählen sowie verschiedene Reihen und Polzahlen miteinander kombinieren"

Jan Lehmann, Produktmanager ept GmbH

FAQ: Fragen und Antworten zu flexilink Leiterplattenverbinder

Kann man den flexilink auch in eine dickere Kupferbasis einpressen? Warum gibt es eine Mindestabnahmemenge beim flexilink?
Kann man den flexilink auch in eine dickere Kupferbasis einpressen?

Ja, der flexilink lässt sich hervorragend in Dickkupfer-Leiterplatten einpressen.

Warum gibt es eine Mindestabnahmemenge beim flexilink?

Die Mindestabnahmemengen sind bedingt durch den hohen Beratungsaufwand, die komplexe Maschinentechnologie und den hohen Einrichtungsaufwand der Presse.

Erfahrungsberichte

Wir respektieren den Wunsch unserer Kunden nach Diskretion und nennen daher im Folgenden keine Quellen.
Wir garantieren jedoch uneingeschränkt die Echtheit dieser Aussagen.

Mit Hilfe des flexilinks von ept konnten wir unsere Platzprobleme lösen und unsere Neuentwicklung Termingerecht auf den Markt bringen.

Projektmanager Industrie Automation

Aufgrund der gasdichten Einpresszone von ept konnten wir den flexilink einsetzten, um auch bei vergossenen Baugruppen sicher zu gehen keine Kontaktunterbrechungen zu haben.

Entwicklungsleiter Sensorik

Mit dem Flexilink können wir exakt die Leiterplattenabstände umsetzen, die wir benötigen.

Teamleiter Hardware-Entwicklung

Wir haben bei unseren Tests unter Extrembelastungen mit Schock und Vibration beste Ergebnisse mit de flexilink erzielt: Es gab keinerlei Kontaktunterbrechung an den Verbindungsstellen zwischen Flexilink-Pins und Leiterplatten-Durchkontaktierung!

Teamleiter Hardware-Entwicklung

Mit dem Flexilink brauchen wir nur ein statt zwei Bauteile, um Leiterplatten zuverlässig miteinander zu verbinden.

Hardwareentwickler Sensorik/Messdatenerfassung
