HighSpeed SMT-Leiterplattensteckverbinder für Anwendungen bis 25+ Gbit/s
Colibri® ist ein geschirmtes, zweireihiges SMT Steckverbindersystem im 0.5 mm Raster.
Features
- Entspricht den Anforderungen von PICMG COM Express®
- und SFF-SIG CoreExpress®
- Kompatibel mit den gängigen Steckverbindern
- für Anwendungen mit 10+, 16+ oder 25+ Gbit/s
- Integrierte Fläche zur Bestückungsaufnahme
- Verpackt in Tape & Reel
Anwendungen
- COM Express®
- CoreExpress®

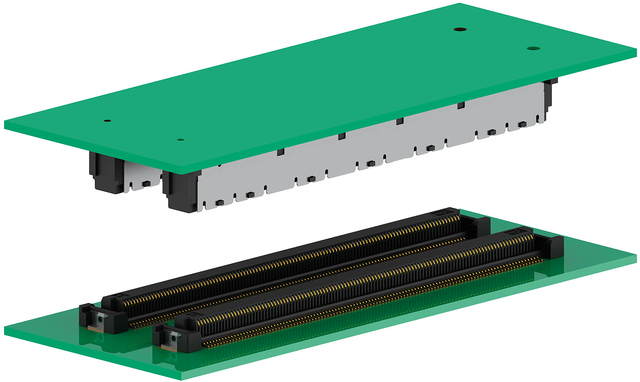

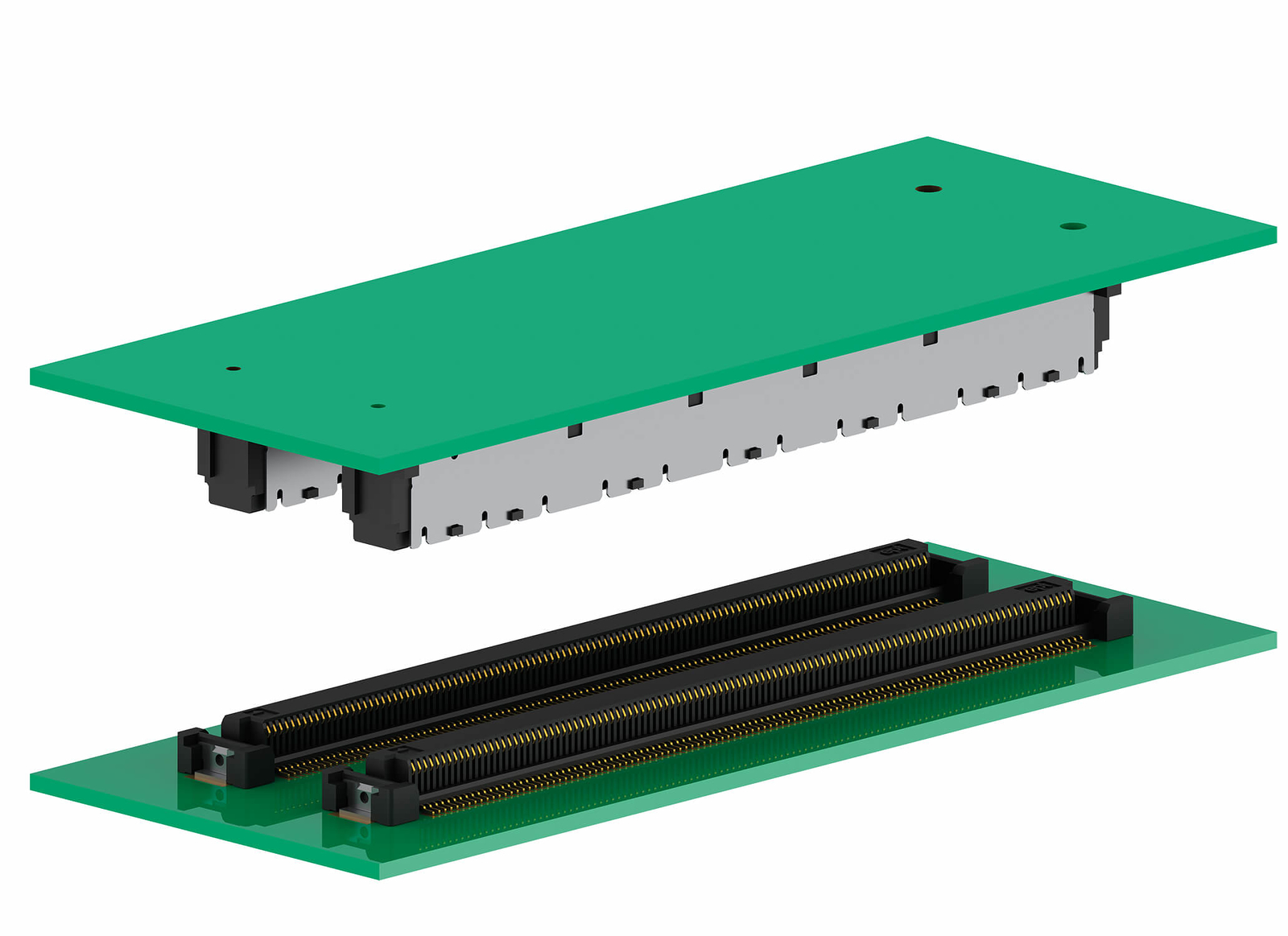

- Mezzanin board-to-board
- VITA59
Colibri: Übersicht
Filter
Plug 10+

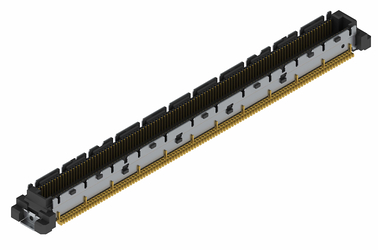

Colibri Plug 220, 5mm Art.Nr. 401-51101-51
für 5 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

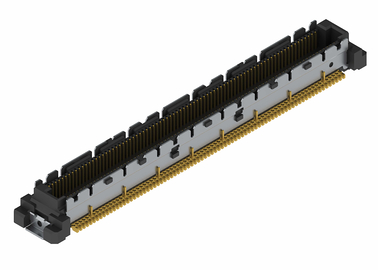

Colibri Plug 160, 5mm Art.Nr. 401-51301-51
für 5 mm Leiterplattenabstand, Polzahl 160, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

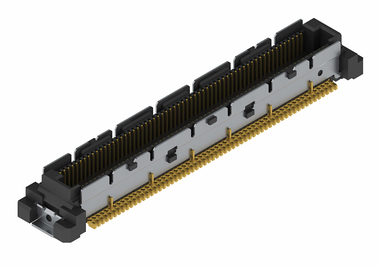

Colibri Plug 120, 5mm Art.Nr. 401-51401-51
für 5 mm Leiterplattenabstand, Polzahl 120, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

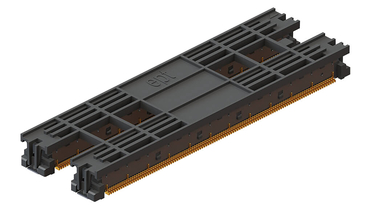

Colibri Plug 440, 5mm Art.Nr. 401-51501-51
für 5 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

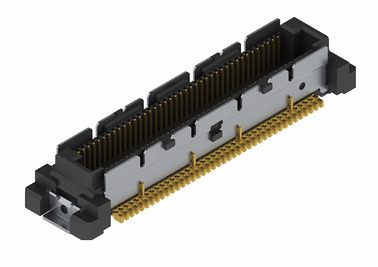

Colibri Plug 80, 5mm Art.Nr. 401-51601-51
für 5 mm Leiterplattenabstand, Polzahl 80, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

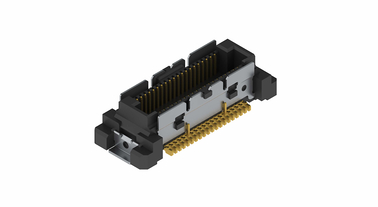

Colibri Plug 40, 5mm Art.Nr. 401-51701-51
für 5 mm Leiterplattenabstand, Polzahl 40, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

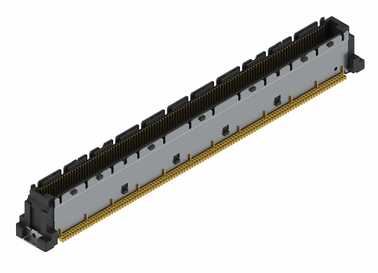

Colibri Plug 220, 8mm Art.Nr. 401-55101-51
für 8 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

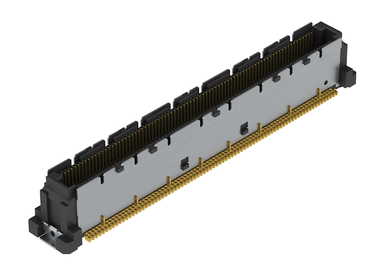

Colibri Plug 160, 8mm Art.Nr. 401-55301-51
für 8 mm Leiterplattenabstand, Polzahl 160, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

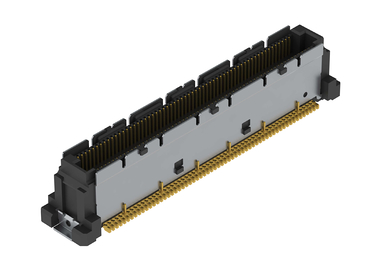

Colibri Plug 120, 8mm Art.Nr. 401-55401-51
für 8 mm Leiterplattenabstand, Polzahl 120, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

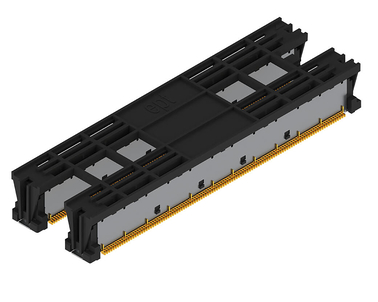

Colibri Plug 440, 8mm Art.Nr. 401-55501-51
für 8 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

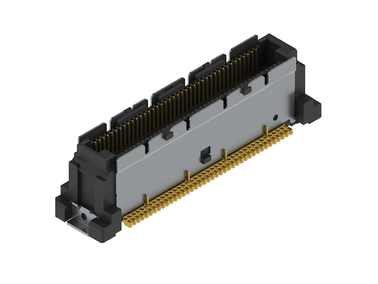

Colibri Plug 80, 8mm Art.Nr. 401-55601-51
für 8 mm Leiterplattenabstand, Polzahl 80, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed

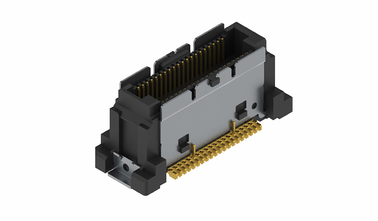

Colibri Plug 40, 8mm Art.Nr. 401-55701-51
für 8 mm Leiterplattenabstand, Polzahl 40, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s
Parallel
SMT
High Density
High Speed
Plug 16+

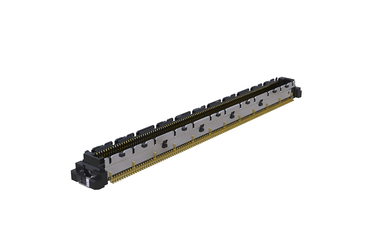

Colibri Plug 16+ 220, 5mm Art.Nr. 401-51103-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 5 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

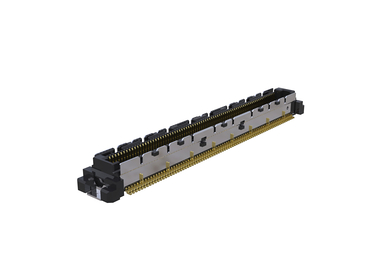

Colibri Plug 16+ 160, 5mm Art.Nr. 401-51303-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 5 mm Leiterplattenabstand, Polzahl 160, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

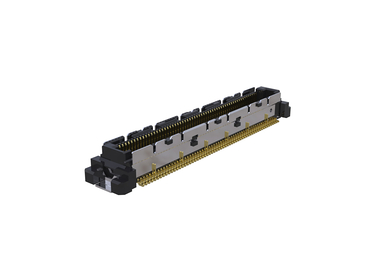

Colibri Plug 16+ 120, 5mm Art.Nr. 401-51403-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 5 mm Leiterplattenabstand, Polzahl 120, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

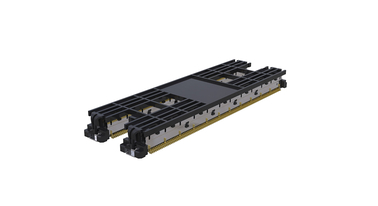

Colibri Plug 16+ 440, 5mm Art.Nr. 401-51503-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 5 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

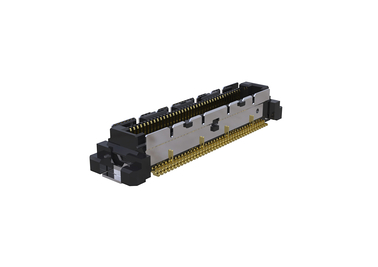

Colibri Plug 16+ 80, 5mm Art.Nr. 401-51603-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 5 mm Leiterplattenabstand, Polzahl 80, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

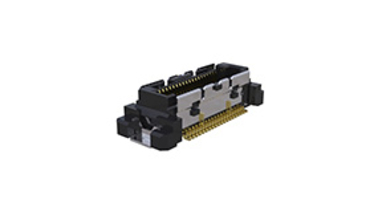

Colibri Plug 16+ 40, 5mm Art.Nr. 401-51703-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 5 mm Leiterplattenabstand, Polzahl 40, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

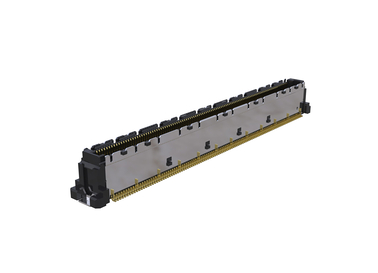

Colibri Plug 16+ 220, 8mm Art.Nr. 401-55103-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 8 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

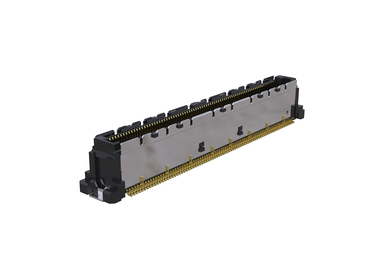

Colibri Plug 16+ 160, 8mm Art.Nr. 401-55303-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 8 mm Leiterplattenabstand, Polzahl 160, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

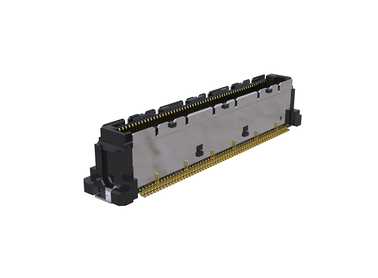

Colibri Plug 16+ 120, 8mm Art.Nr. 401-55403-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 8 mm Leiterplattenabstand, Polzahl 120, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed
Colibri Plug 16+ 440, 8mm Art.Nr. 401-55503-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 8 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

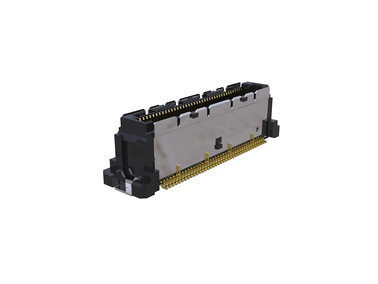

Colibri Plug 16+ 80, 8mm Art.Nr. 401-55603-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 8 mm Leiterplattenabstand, Polzahl 80, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed

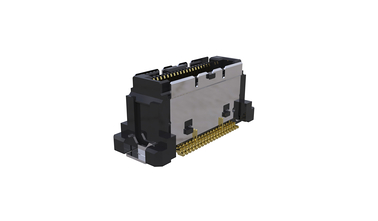

Colibri Plug 16+ 40, 8mm Art.Nr. 401-55703-51
Datenübertragungsrate 16+ Gbit/s, für PCIe Gen4, für 8 mm Leiterplattenabstand, Polzahl 40, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed
Plug 25+
Colibri Plug 25+ 220, 5mm Art.Nr. 401-51104-51
Datenübertragungsrate 25+ Gbit/s, für PCIe Gen4; 25 Gbit Ethernet; USB4, für 5 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed
Colibri Plug 25+ 440, 5mm Art.Nr. 401-51504-51
Datenübertragungsrate 25+ Gbit/s, für PCIe Gen4; 25 Gbit Ethernet; USB4, für 5 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed
Colibri Plug 25+ 220, 8mm Art.Nr. 401-55104-51
Datenübertragungsrate 25+ Gbit/s, für PCIe Gen4; 25 Gbit Ethernet; USB4, für 8 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed
Colibri Plug 25+ 440, 8mm Art.Nr. 401-55504-51
Datenübertragungsrate 25+ Gbit/s, für PCIe Gen4; 25 Gbit Ethernet; USB4, für 8 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm
Parallel
SMT
High Density
High Speed
Receptacle

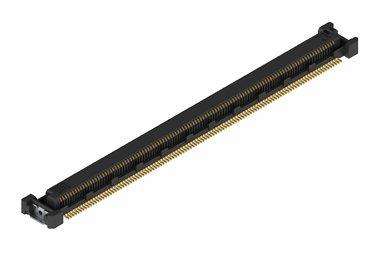

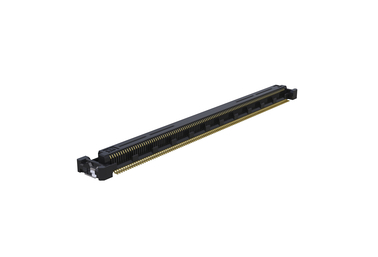

Colibri Receptacle 220 Art.Nr. 402-51101-51
für alle Leiterplattenabstände, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s, für PCIe Gen4
Parallel
SMT
High Density
High Speed

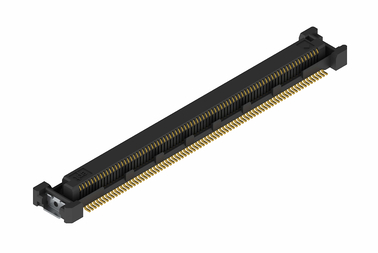

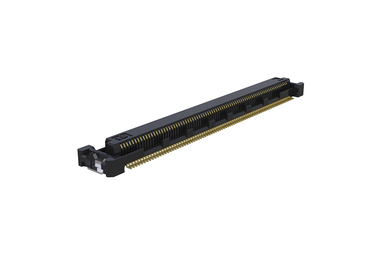

Colibri Receptacle 160 Art.Nr. 402-51301-51
für alle Leiterplattenabstände, Polzahl 160, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s, für PCIe Gen4
Parallel
SMT
High Density
High Speed

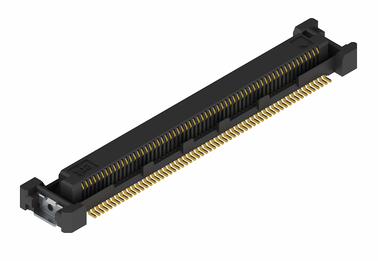

Colibri Receptacle 120 Art.Nr. 402-51401-51
für alle Leiterplattenabstände, Polzahl 120, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s, für PCIe Gen4
Parallel
SMT
High Density
High Speed

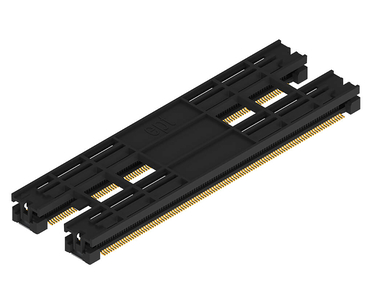

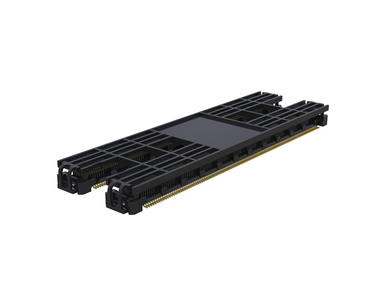

Colibri Receptacle 440 Art.Nr. 402-51501-51
für alle Leiterplattenabstände, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s, für PCIe Gen4
Parallel
SMT
High Density
High Speed

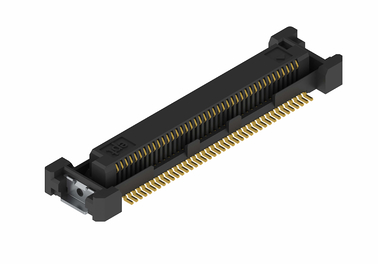

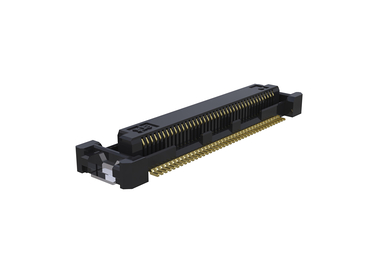

Colibri Receptacle 80 Art.Nr. 402-51601-51
für alle Leiterplattenabstände, Polzahl 80, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s, für PCIe Gen4
Parallel
SMT
High Density
High Speed

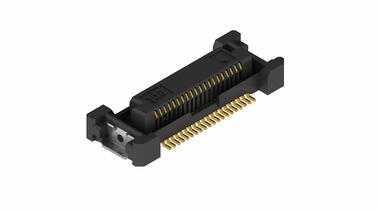

Colibri Receptacle 40 Art.Nr. 402-51701-51
für alle Leiterplattenabstände, Polzahl 40, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s, für PCIe Gen4
Parallel
SMT
High Density
High Speed
Plug Heavy Au
Colibri heavy Au Plug 10+ 220, 5mm Art.Nr. 401-51101-52
für 5 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s, 0.76µm Au
Parallel
SMT
High Density
High Speed
Rugged
Colibri heavy Au Plug 10+ 440, 5mm Art.Nr. 401-51501-52
für 5 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s, 0.76µm Au
Parallel
SMT
High Density
High Speed
Rugged
Colibri heavy Au Plug 10+ 220, 8mm Art.Nr. 401-55101-52
für 8 mm Leiterplattenabstand, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s, 0.76µm Au
Parallel
SMT
High Density
High Speed
Rugged
Colibri heavy Au Plug 10+ 440, 8mm Art.Nr. 401-55501-52
für 8 mm Leiterplattenabstand, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate 10+ Gbit/s, 0.76µm Au
Parallel
SMT
High Density
High Speed
Rugged
Receptacle Heavy Au
Colibri heavy Au Receptacle 220 Art.Nr. 402-51101-52
für alle Leiterplattenabstände, Polzahl 220, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s
für PCIe Gen4, 0.76µm Au
für PCIe Gen4, 0.76µm Au
Parallel
SMT
High Density
High Speed
Rugged
Colibri heavy Au Receptacle 440 Art.Nr. 402-51501-52
für alle Leiterplattenabstände, Polzahl 440, Anschlusstechnik SMT, Raster 0.5 mm, Datenübertragungsrate bis 16+ Gbit/s
für PCIe Gen4, 0.76µm Au
für PCIe Gen4, 0.76µm Au
Parallel
SMT
High Density
High Speed
Rugged

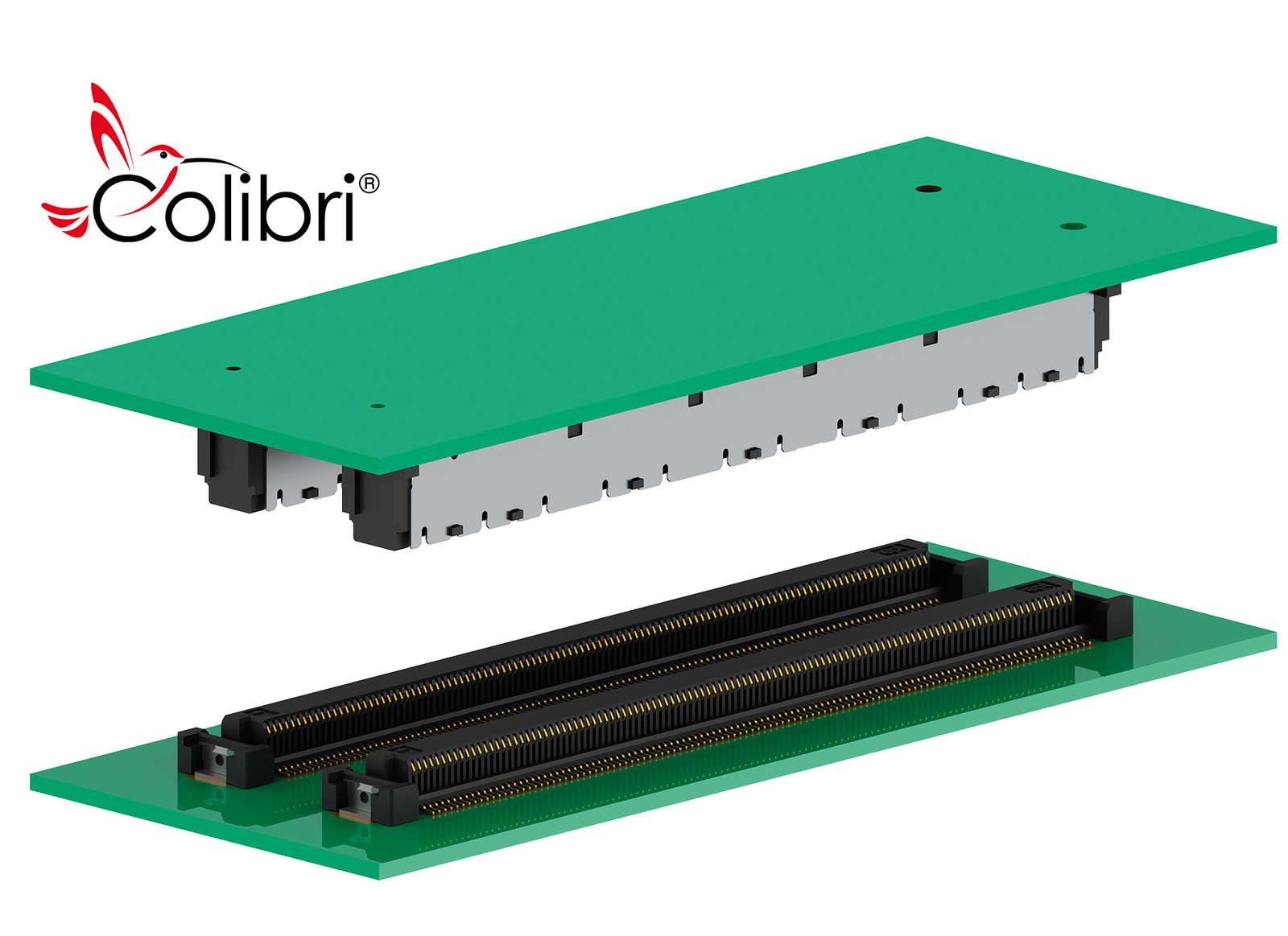

Highlights der Colibri HighSpeed SMT-Steckverbinder
Was leisten die beliebten Colibri HighSpeed-Steckverbinder von ept? Welche Leiterplattenabstände können damit generiert werden? Gibt es verschiedene Polzahlen? Wieviel Gbit/s sind bei der Datenübertragung möglich?
In unserem Animationsfilm werden diese Fragen beantwortet und noch mehr.
Gleich reinschauen! (oder auf Youtube)!
In unserem Animationsfilm werden diese Fragen beantwortet und noch mehr.
Gleich reinschauen! (oder auf Youtube)!
PICMG Steckverbinder Features
Colibri® ist ein geschirmtes, zweireihiges SMT Steckverbindersystem im 0.5 mm Raster. Es erfüllt alle Anforderungen der Spezifikationen an Steckverbinder von PICMG COM Express®, SFF-SIG CoreExpress® sowie nano-ETXexpress. Die Colibri®-Produkte sind mit den gängigen Steckverbindern auf dem Markt kompatibel und ausgiebig getestet.
for COM Module
Details im Überblick
for Carrier Board
Details im Überblick
Der COM Express Standard für Steckverbinder
Die COM Express® Spezifikation für Steckverbinder wurde von der PICMG für Computer-on-Module (COM) entwickelt. Hier wird u.a. festgelegt, welche Maße das Modul aufweisen muss und wo die Befestigungsbohrungen und Kontaktbelegungen zum Carrier Board platziert sind.
COM Express® Module integrieren die Kern-Funktionalitäten eines bootfähigen PCs wie CPU, Grafikprozessor, Arbeitsspeicher und Standardschnittstellen.
Das Stecken eines COM Moduls auf ein Carrier Board reduziert Entwicklungszeiten und -kosten. Darüber hinaus kann der Lebenszyklus von Produkten nicht nur verlängert, sondern auch aufgerüstet werden, indem neuere COM Express® Module mit höherer Leistungsfähigkeit auf das Carrier Board gesteckt werden.
COM Express® Module integrieren die Kern-Funktionalitäten eines bootfähigen PCs wie CPU, Grafikprozessor, Arbeitsspeicher und Standardschnittstellen.
Das Stecken eines COM Moduls auf ein Carrier Board reduziert Entwicklungszeiten und -kosten. Darüber hinaus kann der Lebenszyklus von Produkten nicht nur verlängert, sondern auch aufgerüstet werden, indem neuere COM Express® Module mit höherer Leistungsfähigkeit auf das Carrier Board gesteckt werden.

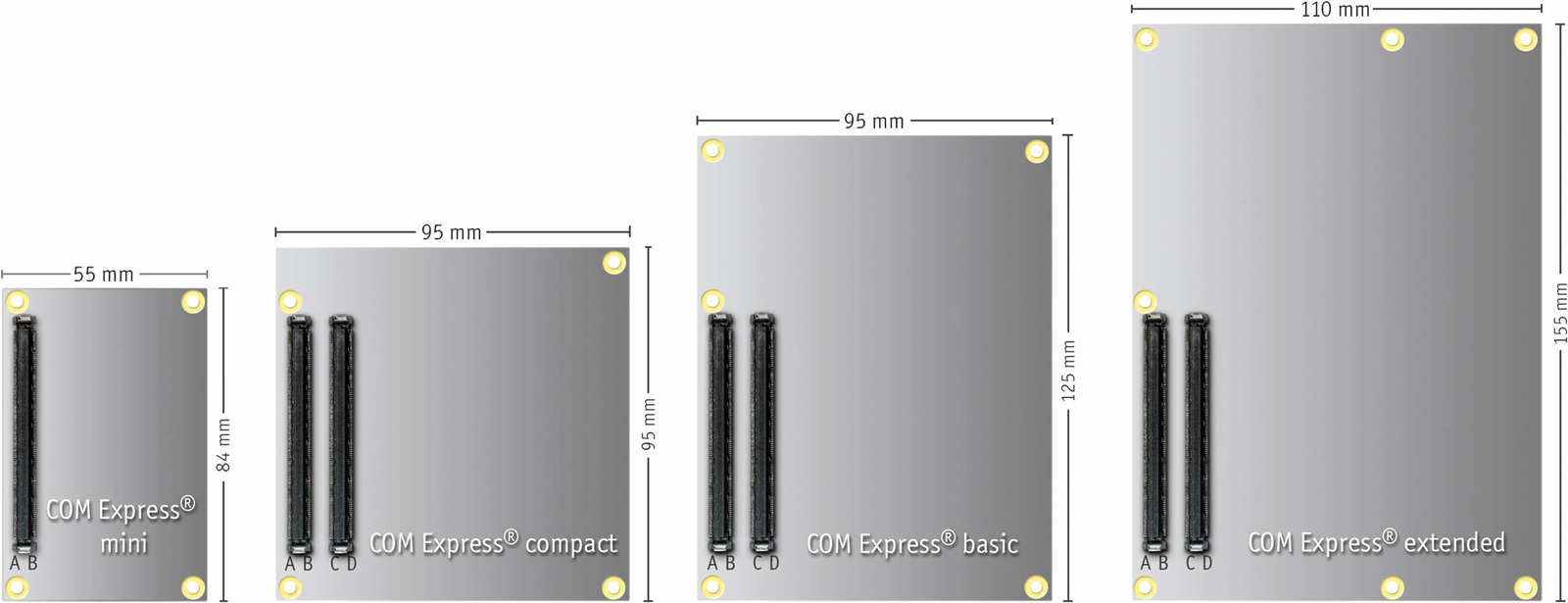

Die COM Express®-Modulgrößen für Steckverbinder nach PICMG
Typische Anwendungsbereiche für Colibri HighSpeed Steckverbinder
- Industrielle Automatisierung
- Kiosk- & POS-Systeme
- Medizintechnik
- Messtechnik
- Gaming
- Transportation
- Server
PICMG Colibri Steckverbinder für COM Express
"Immer wieder hörten wir von Hardware-Entwicklern, dass die Anforderungen an HighSpeed Steckverbinder gestiegen sind und sie deshalb SMT-Steckverbinder benötigen, die mehr als 8 Gbit/s leisten können. Lange überzeugte die 10 Gbit/s Version unserer Colibri SMT-Steckverbinder bereits mit ihrer hervorragenden Signalintegrität. Mit den Colibri Versionen 16+ und 25+ Gbit/s machen wir eine störungsfreie Datenübertragung von USB 3.1 Gen2 und PCI Express 4.0 Signalen möglich.
Unsere Colibri SMT Steckverbinder für COM Express-Anwendungen verfügen über ein optimiertes Kontaktdesign, durch das wahlweise Anwendungen für High Speed-Steckverbinder von 10, 16 oder 25+ Gbit/s und mehr ohne weiteres realisierbar sind. Unsere Simulationen weisen hervorragende Signalintegrität auf - auch bei hohen Datenübertragungsraten. Ich bin von den HighSpeed-Fähigkeiten unserer Colibri COM-Express Steckverbinder absolut überzeugt. Sie sollten sich die Features selbst ansehen und mindestens ein Muster bestellen!
Für die Simulation eigener Designs können Sie auch S-Parameter bei uns anfragen."
Wolfgang Schmid, Produktmanager ept
Unsere Colibri SMT Steckverbinder für COM Express-Anwendungen verfügen über ein optimiertes Kontaktdesign, durch das wahlweise Anwendungen für High Speed-Steckverbinder von 10, 16 oder 25+ Gbit/s und mehr ohne weiteres realisierbar sind. Unsere Simulationen weisen hervorragende Signalintegrität auf - auch bei hohen Datenübertragungsraten. Ich bin von den HighSpeed-Fähigkeiten unserer Colibri COM-Express Steckverbinder absolut überzeugt. Sie sollten sich die Features selbst ansehen und mindestens ein Muster bestellen!
Für die Simulation eigener Designs können Sie auch S-Parameter bei uns anfragen."
Wolfgang Schmid, Produktmanager ept
FAQ: Fragen und Antworten zum Colibri SMT - Steckverbinder
Für welche Datenübertragungsraten eignen sich die Colibri SMT-Steckverbinder?Für welche High Speed-Anwendungen werden Colibri-Steckverbinder eingesetzt?Wo werden Colibri-Steckverbinder nach PICMG bereits erfolgreich eingesetzt?Ist für die Verarbeitung von Colibri High Speed-Steckverbindern eine Bestückhilfe notwendig?Werden die PICMG Colibri-Steckverbinder auch in Tape & Reel-Verpackung geliefert?Sind Colibri COM Express-Steckverbinder UL recognized components?Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?
Für welche Datenübertragungsraten eignen sich die Colibri SMT-Steckverbinder?

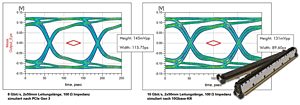

Simulationen mit dem COM Express® Steckverbinder-System Colibri® bei 8 bzw. 10 Gbit/s weisen eine hervorragende Signalintegrität auf. Durch Weiterentwicklungen und Verbesserungen des Kontaktdesigns konnten die HighSpeed-Fähigkeiten der Colibri Plugs auf 25+ Gbit/s erweitert werden. Damit ist das COM Express-Steckverbindersystem die erste Wahl für Ihre Anwendung bei hohen Datenübertragungsraten bis 25 Gbit/s und mehr.
Für welche High Speed-Anwendungen werden Colibri-Steckverbinder eingesetzt?
Colibri High Speed-Steckverbinder eignen sich hervorragend für hohe Datenübertragungsraten und damit für jede Art von High Speed-Anwendungen. Dazu zählen z.B. COM Express und Mezzanine Board-to-Board-Systeme mit Datenübertragungsraten für 10-Gigabit-Ethernet und PCI Express Gen3.
Wo werden Colibri-Steckverbinder nach PICMG bereits erfolgreich eingesetzt?
Unter anderem findet man Colibri COM Express-Steckverbinder bereits in der industriellen Automatisierung, Kiosk- & POS-Systemen, der Medizintechnik, Messtechnik, Gaming, im Bereich Transportation sowie in der Gebäudetechnik.
Ist für die Verarbeitung von Colibri High Speed-Steckverbindern eine Bestückhilfe notwendig?
Das Design des Colibri-Receptacle bietet genügend Ansaugfläche für die Ansaugpipette und benötigt dementsprechend keine zusätzliche Bestückhilfe.
Auch der Colibri-Plug kann durch eine schmale Ansaugpipette zuverlässig ohne zusätzliche Bestückhilfe bestückt werden.
Werden die PICMG Colibri-Steckverbinder auch in Tape & Reel-Verpackung geliefert?
Ja, Colibri SMT-Steckverbinder werden regulär in Tape and Reel-Verpackung ausgeliefert, was die vollautomatische Verarbeitung per Pick-and-Place ermöglicht. Auf Anfrage ist auch die Lieferung in Tray-Verpackungen möglich.
Sind Colibri COM Express-Steckverbinder UL recognized components?
Ja, Colibri-Steckverbinder von ept sind UL recognized components in USA und Kanada.
Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?
RoHS (Restriction of the use of certain Hazardous Substances) ist die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wir bestätigen, dass Colibri-Steckverbinder von ept laut RoHS-Bestätigung RoHS 2011/65/EU konform sind. Nähere Informationen finden Sie unter RoHS & REACH.
Erfahrungsberichte
Wir respektieren den Wunsch unserer Kunden nach Diskretion und nennen daher im Folgenden keine Quellen.
Wir garantieren jedoch uneingeschränkt die Echtheit dieser Aussagen.
Wir garantieren jedoch uneingeschränkt die Echtheit dieser Aussagen.
Bei Anwendungen mit sehr hohen Datenraten kam der Colibri 10 Gbit/s ab und zu an seine Grenzen: Mit dem neuen Plug 16+ funktionieren Übertragungen von USB 3.1 Gen2 Signalen jetzt aber problemlos.
Für uns war entscheidend, dass die COM Express-Steckverbinder von ept die besten Werte bei den Augendiagrammen (Jitter, Eye height und Eye width) zeigen.
Mit der Tape&Reel-Verpackung bei Colibri-Steckverbindern konnten wir die Autonomiezeit am Bestückautomaten erhöhen und somit Fertigungskosten einsparen.
Für unsere 10Gbit/s-Anwendung haben wir ausschließlich die Colibri-Steckverbinder freigegeben.
Erst seit Verwendung der Colibri High Speed-Steckverbinder haben wir keinerlei Probleme mehr mit der Benetzung beim Reflow-Löten.
Durch die Tape-and-Reel-Verpackung der Colibri SMT-Leiterplatten-Steckverbinder wurde die Produktivität in unserer Fertigung enorm gesteigert.
Die Betreuung durch ept bei der Einführung der Colibri-Steckverbinder in unserer Fertigung war optimal. Wir haben uns gut aufgehoben gefühlt.
Bei ept ist die Verfügbarkeit der Colibri-Steckverbinder gewährleistet. Das war für uns enorm wichtig.
