One27 Kabelkonfektion 80 Pins 100 mm Variante 120 Art.Nr. 404-6180-100-120-1

One27 Federleiste IDC Konfektionsvariante 120

Abbildung ähnlich

Cable-to-Board

High Density

80 Pins
Kabellänge 100 mm
AWG 30/7 Raster Flachbandkabel 0.635 mm
Konfektion in Schneidklemmtechnik (IDC)
Kabeltyp PVC: -30°C bis +105°C (in Ruhe)
farbige Ader auf a1

Zeichnungen

PDF

Weitere Informationen

Lieferzeit

Technische Daten

Grundlagen

Anzahl Kontakte	80
Anschlusstechnik	SMT
Betriebstemperatur	-30°C bis + 105°C

Material

Isolierkörper	LCP, UL 94 V-0
CTI Wert IEC 60112	175
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Au über PdNi über Ni
Anschlussbereich	Sn über Ni

Mechanisch

Rastermaß	1.27 mm
Steckkraft pro Kontakt	≤ 0.5 N
Ziehkraft pro Kontakt	≥ 0.1 N
Lebensdauer IEC 60512-9-1	Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom	1.2 A bei 25°C
Luft- und Kriechstrecke	min. 0.4 mm

Zulassungen / Konformität

UL file	E130314
Umwelt	RoHS konform

Derating Diagramm

Umgebungstemperatur [°C]	max. 3,1A bei 20°C (4 von 12 pins)	max. 2,1A bei 20°C (12 von 12 pins)
0	125	125
0.2	124.52	123.29004329
0.4	123.146666667	119.935064935
0.6	120.88	114.935064935
0.8	117.72	108.29004329
1	113.666666667	100
1.2	108.72	90.0649350649
1.4	102.88	78.4848484848
1.6	96.1466666667	65.2597402597
1.8	88.52	50.3896103896
2	80	33.8744588745
2.2	70.5866666667	15.7142857143
2.4	60.28	-4.09090909091
2.6	49.08
2.8	36.9866666667
3	24
3.2	10.12
3.4	-4.65333333333
3.6

Umgebungstemperatur [°C]	max. 3,1A bei 20°C (4 von 50 pins)	max. 1,4A bei 20°C (50 von 50 pins)
0	125	125
0.2	124.276785714	122.727272727
0.4	122.775	116.212121212
0.6	120.494642857	105.454545455
0.8	117.435714286	90.4545454545
1	113.598214286	71.2121212121
1.2	108.982142857	47.7272727273
1.4	103.5875	20
1.6	97.4142857143	-11.9696969697
1.8	90.4625
2	82.7321428571
2.2	74.2232142857
2.4	64.9357142857
2.6	54.8696428571
2.8	44.025
3	32.4017857143
3.2	20
3.4	6.81964285714
3.6	-7.13928571429
3.8

Umgebungstemperatur [°C]	max. 3,1A bei 20°C (4 von 80 pins)	max. 1,4A bei 20°C (80 von 80 pins)
0	125	125
0.2	124.32	122.30952381
0.4	122.813333333	116.057142857
0.6	120.48	106.242857143
0.8	117.32	92.8666666667
1	113.333333333	75.9285714286
1.2	108.52	55.4285714286
1.4	102.88	31.3666666667
1.6	96.4133333333	3.74285714286
1.8	89.12	-27.4428571429
2	81
2.2	72.0533333333
2.4	62.28
2.6	51.68
2.8	40.2533333333
3	28
3.2	14.92
3.4	1.01333333333
3.6	-13.72
3.8

Passende Produkte Modifikationen Verpackung Bestellschlüssel Downloads Lagerbestandsabfrage

Passende Produkte

Foto One27 Messerleiste gerade H1,75 80-polig

One27 Messerleiste low-profile
Artikelnummer 413-52080-51

Foto One27 Messerleiste gerade H3,25 80-polig

One27 Messerleiste mid-profile
Artikelnummer 413-53080-51

Foto One27 Messerleiste abgewinkelt 80-polig

One27 Messerleiste gewinkelt
Artikelnummer 403-51080-51

Foto One27 Messerleiste gerade H4,85 80-polig

One27 Messerleiste high-profile
Artikelnummer 403-54080-51

Modifikationen

Auf Anfrage erhalten Sie von uns auch

andere Konfektionsvarianten
andere Kabellängen

Verpackung

ESD Beutel
10

Bestellschlüssel

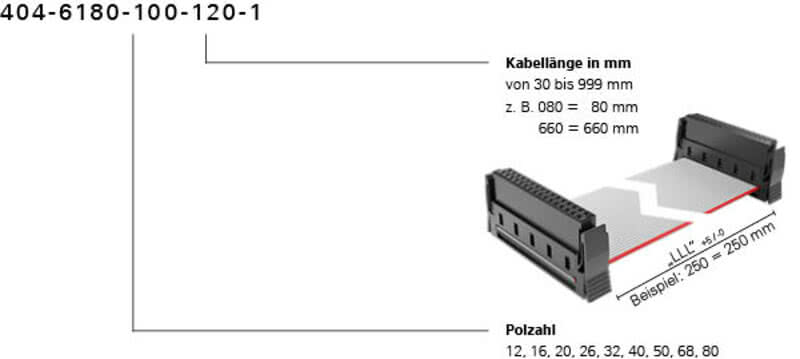

Bestellschluessel One27 Kabelkonfektion PVC Standard 404 6180 100 120 Foto
