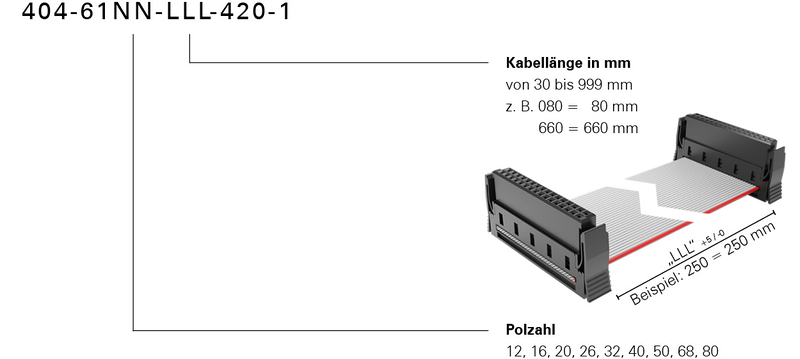

One27 Kabelkonfektion Variante 420 Art.Nr. 404-61NN-LLL-420-1
Abbildung ähnlich
Cable-to-Board
High Density
- Polzahlen 12 bis 80
- Kabellänge von 30 bis 999 mm frei wählbar
- AWG 30/7 Raster Flachbandkabel 0.635 mm
- Konfektion in Schneidklemmtechnik (IDC)
- Kabeltyp PVC: -30°C bis +105°C (in Ruhe)
- farbige Ader auf a1
Technische Daten
Grundlagen
Anzahl Kontakte | 12 - 80 |
---|---|
Anschlusstechnik | SMT |
Betriebstemperatur | -30°C bis + 105°C |
Material
Isolierkörper | LCP, UL 94 V-0 |
---|---|
CTI Wert IEC 60112 | 175 |
Kontaktmaterial | Kupferlegierung |
Kontaktbeschichtung | Au über PdNi über Ni |
Anschlussbereich | Sn über Ni |
Mechanisch
Rastermaß | 1.27 mm |
---|---|
Steckkraft pro Kontakt | ≤ 0.5 N |
Ziehkraft pro Kontakt | ≥ 0.1 N |
Lebensdauer IEC 60512-9-1 | Gütestufe 1: 500 Steckzyklen |
Elektrisch
Betriebsstrom | 1.2 A bei 25°C |
---|---|
Luft- und Kriechstrecke | min. 0.4 mm |
Zulassungen / Konformität
UL file | E130314 |
---|---|
Umwelt | RoHS konform |
Modifikationen
Auf Anfrage erhalten Sie von uns auch
- andere Konfektionsvarianten
Verpackung
ESD Beutel
10
