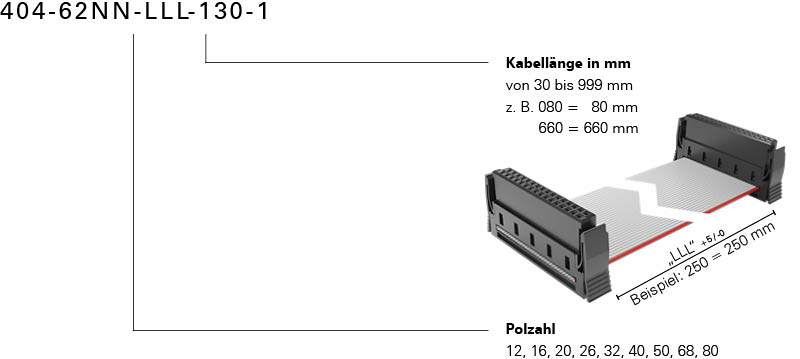

One27 Kabelkonfektion Variante 130 Art.Nr. 404-62NN-LLL-130-1
Abbildung ähnlich
Cable-to-Board
High Density
- Polzahlen 12 bis 80
- Kabellänge von 30 bis 999 mm frei wählbar
- AWG 30/7 Raster Flachbandkabel 0.635 mm
- Konfektion in Schneidklemmtechnik (IDC)
- Kabeltyp TPE-S: -55°C bis +125°C (in Ruhe)
- farbige Ader auf a1
Technische Daten
Grundlagen
Anzahl Kontakte | 12 - 80 |
---|---|
Anschlusstechnik | SMT |
Betriebstemperatur | -55°C bis +125°C |
Material
Isolierkörper | LCP, UL 94 V-0 (Federleiste IDC) TPE-ET S (Kabel) |
---|---|
CTI Wert IEC 60112 | 175 (Federleiste IDC) |
Kontaktmaterial | Kupferlegierung (Federleiste IDC) Kupfer verzinnt (Kabel) |
Kontaktbeschichtung | Au über PdNi über Ni (Federleiste IDC) |
Anschlussbereich | Sn über Ni |
Mechanisch
Rastermaß | 1.27 mm (Federleiste IDC) 0.635mm (Kabel) |
---|---|
Steckkraft pro Kontakt | ≤ 0.5 N |
Ziehkraft pro Kontakt | ≥ 0.1 N |
Lebensdauer IEC 60512-9-1 | Gütestufe 1: 500 Steckzyklen |
Elektrisch
Betriebsstrom | 1.3 A bei 25°C |
---|---|
Durchgangswiderstand | Max. 354 Ω/km bei 20°C (Kabel) |
Luft- und Kriechstrecke | min. 0.4 mm |
Zulassungen / Konformität
UL file | E130314 & E493123 |
---|---|
Umwelt | RoHS konform |
Modifikationen
Auf Anfrage erhalten Sie von uns auch
- andere Konfektionsvarianten
Verpackung
ESD Beutel
10
