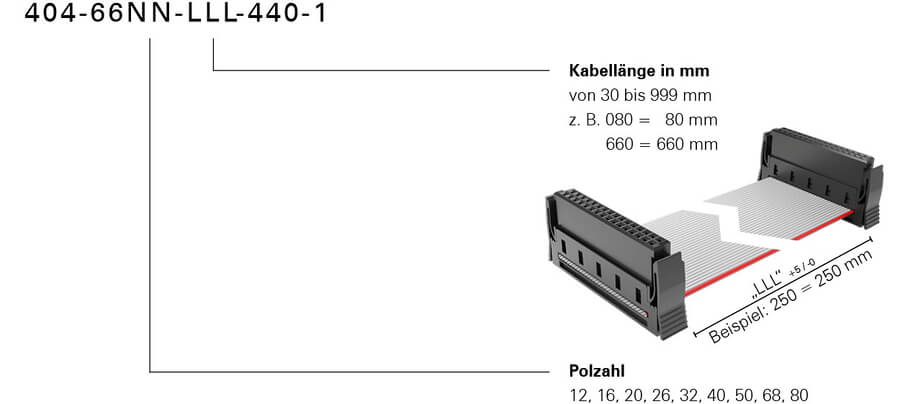

One27 Kabelkonfektion Variante 440 Art.Nr. 404-66NN-LLL-440-1
Abbildung ähnlich
Cable-to-Board
High Density
- Polzahlen 12 bis 80
- Kontaktüberdeckung 1.5 mm
- AWG 30 Raster Flachbandkabel 0.635 mm mit frei wählbarer Kabellänge von 30 bis 999 mm
- Konfektion in Schneidklemmtechnik (IDC)
- Kabeltyp LSZH: -40°C bis +90°C (in Ruhe)
- farbige Ader auf a1
Technische Daten
Grundlagen
| Anzahl Kontakte | 12 - 80 |
|---|---|
| Anschlusstechnik | SMT |
| Betriebstemperatur | -40°C bis +90°C |
Material
| Isolierkörper | LCP, UL 94 V-0 (Federleiste IDC) LSZH EVA/PO, UL 22088 (Kabel) |
|---|---|
| CTI Wert IEC 60112 | 175 (Federleiste IDC) |
| Kontaktmaterial | Kupferlegierung (Federleiste IDC) Kupfer verzinnt (Kabel) |
| Kontaktbeschichtung | Au über PdNi über Ni (Federleiste IDC) |
| Anschlussbereich | Sn über Ni |
Mechanisch
| Rastermaß | 1.27 mm (Federleiste IDC) 0.635mm (Kabel) |
|---|---|
| Steckkraft pro Kontakt | ≤ 0.5 N |
| Ziehkraft pro Kontakt | ≥ 0.1 N |
| Lebensdauer IEC 60512-9-1 | Gütestufe 1: 500 Steckzyklen |
Elektrisch
| Luft- und Kriechstrecke | min. 0.4 mm |
|---|
Zulassungen / Konformität
| UL file | E130314 & E493123 |
|---|---|
| Umwelt | RoHS konform |
Modifikationen
Auf Anfrage erhalten Sie von uns auch
- andere Konfektionsvarianten
Verpackung
ESD Beutel
10
Bestellschlüssel
