PC/104, PC/104- Plus

PC/104 und PC/104-Plus sind Standardisierungen für Computer on Module (CoM) welche in Industrie-Computern eingesetzt werden. Die Module werden im Gegensatz zu anderen bekannten Formfaktoren gestapelt. Dabei können komplexe Rechensysteme gebildet werden. Dabei bieten PC/104 bzw. PC/104-Plus komplette Hard- und Softwarekompatibilität in einem extrem kleinen Formfaktor (96 mm x 90 mm) mit einem genormten Bussystem (ISA). Aufgrund dieser Normung können unterschiedliche PC/104 Karten zusammen genutzt werden, um eine definierte Aufgabenstellung zu erfüllen.
PC104 Titelbild.jpg

Features

  • Bewährte Einpresstechnik von ept mit Tcom press®
  • PC/104-Plus auch in 22 mm Abstand
  • Shrouds als Zubehör
  • Modifikationen bei Kontaktzahl und/oder mechanischer Belastbarkeit möglich
  • 2,54 mm Raster

Anwendungen

  • Board-to-Board für Leiterplattenabstand 15.24 mm und 22 mm

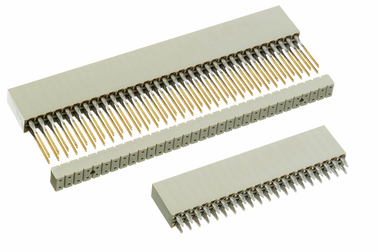

PC/104 Federleiste

PC/104 Federleiste Art.Nr. 962-40202-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 40, Gütestufe 3
Parallel
Gelötete Durchkontaktierung
PC/104 Federleiste Art.Nr. 962-40202-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe3
Anzahl Kontakte40
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-40206-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 40, Gütestufe 2
Parallel
Gelötete Durchkontaktierung
PC/104 Federleiste Art.Nr. 962-40206-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe2
Anzahl Kontakte40
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-40322-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 64, Gütestufe 3
Parallel
Gelötete Durchkontaktierung
PC/104 Federleiste Art.Nr. 962-40322-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe3
Anzahl Kontakte64
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-40326-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 64, Gütestufe 2
Parallel
Gelötete Durchkontaktierung
PC/104 Federleiste Art.Nr. 962-40326-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe2
Anzahl Kontakte64
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60202-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 40, Gütestufe 3
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60202-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe3
Anzahl Kontakte40
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60202-12

PC104 FL Foto
Anschlusslänge 12.2 mm, Polzahl 40, Gütestufe 3
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60202-12 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe3
Anzahl Kontakte40
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60206-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 40, Gütestufe 2
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60206-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe2
Anzahl Kontakte40
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60206-12

PC104 FL Foto
Anschlusslänge 12.2 mm, Polzahl 40, Gütestufe 2
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60206-12 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe2
Anzahl Kontakte40
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60322-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 64, Gütestufe 3
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60322-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe3
Anzahl Kontakte64
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60322-12

PC104 FL Foto
Anschlusslänge 12.2 mm, Polzahl 64, Gütestufe 3
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60322-12 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe3
Anzahl Kontakte64
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60326-03

PC104 FL Foto
Anschlusslänge 3.4 mm, Polzahl 64, Gütestufe 2
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60326-03 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe2
Anzahl Kontakte64
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104 Federleiste Art.Nr. 962-60326-12

PC104 FL Foto
Anschlusslänge 12.2 mm, Polzahl 64, Gütestufe 2
Parallel
Einpresstechnik
PC/104 Federleiste Art.Nr. 962-60326-12 - Technische Daten

Grundlagen

SpezifikationPC/104
Gütestufe2
Anzahl Kontakte64
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand15.24 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
PC/104-Plus Stiftleiste

PC/104-Plus Stiftleiste Art.Nr. 272-30000-31

PC104 Plus Stiftleiste Foto
Anschlusslänge 2.8 mm, Polzahl 60, Gütestufe 3
Parallel
Gelötete Durchkontaktierung
PC/104-Plus Stiftleiste Art.Nr. 272-30000-31 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Gütestufe3
Anzahl Kontakte60
AnschlusstechnikEinpresstechnik
Anschlusslänge2.8 mm
Leiterplattenabstand15.24 mm & 22 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.0 mm
Steckkraft pro Kontaktmax. 1.5 N
Ziehkraft pro Kontaktmin. 0.3 N

Elektrisch

Betriebsstrommax. 1.7 A
Betriebsspannung100 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstreckemin. 0.5 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
PC/104-Plus Federleiste

PC/104-Plus Federleiste Art.Nr. 264-40303-02

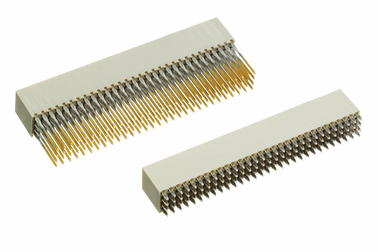

PC104 Plus FL Foto
Anschlusslänge 2.8 mm, Polzahl 120, Gütestufe 3
Parallel
Einpresstechnik
PC/104-Plus Federleiste Art.Nr. 264-40303-02 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Gütestufe3
Anzahl Kontakte120
AnschlusstechnikLöttechnik
Anschlusslänge2.8 mm
Leiterplattenabstand15.24 mm & 22 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.0 mm
Steckkraft pro Kontaktmax. 1.5 N
Ziehkraft pro Kontaktmin. 0.3 N

Elektrisch

Betriebsstrommax. 1.7 A
Betriebsspannung100 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstreckemin. 0.5 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104-Plus Federleiste Art.Nr. 264-60303-02

PC104 Plus FL Foto
Anschlusslänge 2.8 mm, Polzahl 120, Gütestufe 3
Parallel
Einpresstechnik
PC/104-Plus Federleiste Art.Nr. 264-60303-02 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Gütestufe3
Anzahl Kontakte120
AnschlusstechnikEinpresstechnik
Anschlusslänge2.8 mm
Leiterplattenabstand15.24 mm & 22 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.0 mm
Steckkraft pro Kontaktmax. 1.5 N
Ziehkraft pro Kontaktmin. 0.3 N

Elektrisch

Betriebsstrommax. 1.7 A
Betriebsspannung100 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstreckemin. 0.5 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104-Plus Federleiste Art.Nr. 264-60303-12

PC104 Plus FL Foto
Anschlusslänge 12 mm, Polzahl 120, Gütestufe 3
Parallel
Einpresstechnik
PC/104-Plus Federleiste Art.Nr. 264-60303-12 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Gütestufe3
Anzahl Kontakte120
AnschlusstechnikEinpresstechnik
Anschlusslänge12 mm
Leiterplattenabstand15.24 mm & 22 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.0 mm
Steckkraft pro Kontaktmax. 1.5 N
Ziehkraft pro Kontaktmin. 0.3 N

Elektrisch

Betriebsstrommax. 1.7 A
Betriebsspannung100 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstreckemin. 0.5 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
PC/104-Plus Federleiste 22 mm

PC/104-Plus Federleiste 22 mm Art.Nr. 264-61303-02

PC104 Plus FL 22mm Foto
Anschlusslänge 2.8 mm, Polzahl 120, Gütestufe 3, für 22 mm Leiterplattenabstand
Parallel
Einpresstechnik
PC/104-Plus Federleiste 22 mm Art.Nr. 264-61303-02 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Gütestufe3
Anzahl Kontakte120
AnschlusstechnikEinpresstechnik
Anschlusslänge2.8 mm
Leiterplattenabstand22 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.0 mm
Steckkraft pro Kontaktmax. 1.5 N
Ziehkraft pro Kontaktmin. 0.3 N

Elektrisch

Betriebsstrommax. 1.7 A
Betriebsspannung100 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstreckemin. 0.5 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104-Plus Federleiste 22 mm Art.Nr. 264-61303-12

PC104 Plus FL 22mm Foto
Anschlusslänge 12 mm, Polzahl 120, Gütestufe 3, für 22 mm Leiterplattenabstand
Parallel
Einpresstechnik
PC/104-Plus Federleiste 22 mm Art.Nr. 264-61303-12 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Gütestufe3
Anzahl Kontakte120
AnschlusstechnikEinpresstechnik
Anschlusslänge12 mm
Leiterplattenabstand22 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.0 mm
Steckkraft pro Kontaktmax. 1.5 N
Ziehkraft pro Kontaktmin. 0.3 N

Elektrisch

Betriebsstrommax. 1.7 A
Betriebsspannung100 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstreckemin. 0.5 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
PC/104-Plus Zubehör

PC/104-Plus Abstandshalter Art.Nr. 264-16302

Polzahl 120
PC/104-Plus Abstandshalter Art.Nr. 264-16302 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Anzahl Kontakte120
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0

Mechanisch

Rastermaß2.0 mm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

PC/104-Plus Shroud Art.Nr. 264-17302

PC104 PC104 Plus Zubehoer Shroud Foto
Polzahl 120
PC/104-Plus Shroud Art.Nr. 264-17302 - Technische Daten

Grundlagen

SpezifikationPC/104-Plus
Anzahl Kontakte120
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0

Mechanisch

Rastermaß2.0 mm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Features

PC104 Plus Anwendung 1
Die PC/104 und PC/104-Plus Steckverbinder überzeugen mit der bewährten Einpresstechnik Tcom press® von ept. Mit ihnen sind Leiterplattenabstände von 15.24 mm und 22 mm realisierbar. Modifikationen bei Kontaktzahl und/oder mechanischer Belastbarkeit geben Ihnen die Möglichkeit ganz individuelle Lösungen zu finden.
PC104 2 reihig
PC/104 2-reihig

Details im Überblick

Raster 2.54 mm
Führungskörper
Einpresszone Tcom press®
PBT
PC104Plus 4 reihig
PC/104-Plus 4-reihig

Details im Überblick

Raster 2 mm
Einpresszone Tcom press®
Anschlusskontakte 12 mm
PBT

Der Standard PC/104 und PC/104-Plus

PC104Plus Logo
Aufgrund der immer leistungsfähigeren Komponenten wurde die Erweiterung des PC/104-Systems durch ein schnelleres Bussystem notwendig. Deshalb wurde das PC/104-System um den PCI-Bus ergänzt. Diese Ergänzung wurde in der Spezifikation PC/104-Plus genannt.

PC/104 und PC/104-Plus Steckverbinder
Während der PC/104 Bus aus zwei parallel aneinanderreihbaren Steckverbindern mit 40 und 64 Pins und einem Rastermaß von 2.54 mm besteht, stehen beim PC/104-Plus bereits 120 Pins in einem Abstand von 2.00 mm in 4 Reihen zur Verfügung.

Durch die Verwendung von Steckverbindern mit Übergabezone (lange Pins) in Einpresstechnik können mehrere Boards bequem übereinander gestapelt werden (siehe Abbildung). Die vom PC/104 Konsortium spezifizierten Abstände werden durch die Verwendung von Abstandshaltern und Shrouds eingehalten.
Die zusätzliche Verwendung von Abstandsbolzen ist somit nicht mehr notwendig.

Entwicklersicht

"Die ept Steckverbinder zeichnen sich durch höchste Stanzqualität aus, was besonders an der sauberen Verprägung der Übergabepfosten deutlich wird. Durch die Verarbeitungsqualität und den verfügbaren Gütestufen ist eine hohe Anzahl an Steckzyklen gewährleistet. ept PC/104 und PC/104-Plus Steckverbinder werden mit der im Markt bekannten und bewährten Tcom press® Einpresszone ausgeliefert und sichern somit höchste Zuverlässigkeit in allen denkbaren Applikationen.

Die Federleisten werden bei diesem Steckverbinder mit einem einfachen Flachplatten Einpresswerkzeug eingepresst. Hierdurch entfallen die Kosten für das aufwendige Handlöten und es entsteht keine Nacharbeit am Übergabepfosten. (Lötbrücken, Zinnspritzer) Beim Einpressen der Federleisten mit Übergabepfosten wird ein Führungskörper von unten aufgeschoben, der den Übergabepfosten stabilisiert. Außerdem dient dieser als Abstandshalter, so dass der Abstand von 0,6" bei Stecken der Module erreicht wird."

FAQ: Fragen und Antworten zu PC/104, PC/104- Plus

Gibt es den Isolierkörper der PC/104 und PC/104 Plus Einpressteckverbinder in verschiedenen Farben?  Muss der Führungskörper der PC/104 und PC/104 Plus Einpressteckverbinder separat als Zubehör bestellt werden? Was ist die Besonderheit der PC/104 und PC/104 Plus Steckverbinder?
Gibt es den Isolierkörper der PC/104 und PC/104 Plus Einpressteckverbinder in verschiedenen Farben?

Die PC/104 und PC/104 Plus Einpressteckverbinder sind bei ept in den Farben Grau und Schwarz erhältlich.

Muss der Führungskörper der PC/104 und PC/104 Plus Einpressteckverbinder separat als Zubehör bestellt werden?

Der Führungskörper, welcher beim Einpressvorgang den Übergabepfosten stabilisiert, gehört zur Standardausrüstung der Einpresssteckverbinder.

Was ist die Besonderheit der PC/104 und PC/104 Plus Steckverbinder?

Die PC/104 und PC/104-Plus Steckverbinder überzeugen mit der bewährten Einpresstechnik Tcom press® von ept. Außerdem sind mit den Steckverbindern Leiterplattenabstände von 15.24 mm und 22 mm realisierbar.
