AdvancedTCA – High-Speed- & Power-Steckverbinder

Ursprünglich für die Infrastruktur von Telekommunikationssystemen spezifiziert, zeichnet sich AdvancedTCA® auch in anderen Anwendungen mit höchsten Verfügbarkeitsanforderungen aus. Mit AdvancedTCA® ist es möglich, modulare Systeme mit Komponenten unterschiedlicher Hersteller aufzubauen. Diese Technologie bietet somit die Möglichkeit, flexible und kostengünstige Vorrichtungen zu entwickeln.

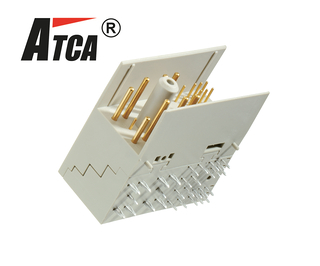

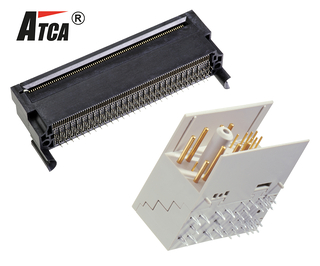

ATCA Titelbild Homepage

Features

  • entspricht den Anforderungen der PICMG
  • Gütesiegel con:card+
  • gestanzte Einpresszone in Tcom press®
  • kostenoptimiertes Design

Anwendungen

  • Backplane-Tochterkarten
  • Power-Anwendungen
  • High-Speed board-to-board
Signal

ATCA Signal AMC B+ Art.Nr. 512-22170-453

ATCA Direktstecker Foto
Ohne Peg, Polzahl 170, Anschlusstechnik: Einpress, Raster 0.75 mm, Datenübertragungsrate 12.5 Gbit/s, entspricht den PICMG-Anforderungen
Parallel
Einpresstechnik
Direktstecker
High Speed
ATCA Signal AMC B+ Art.Nr. 512-22170-453 - Technische Daten

Grundlagen

SpezifikationPICMG®AMC.0 R2.0
Anzahl Kontakte170
AnschlusstechnikEinpresstechnik
Anschlusslänge2.0 mm
Betriebstemperatur-55°C bis +105°C

Material

IsolierkörperLCP, UL 94 V-0
KontaktmaterialKupferlegierung
KontaktbeschichtungPdNi + Au flash über Ni

Mechanisch

Rastermaß0.75 mm
Steckkraftmax. 100 N
Ziehkraftmax. 65 N
Lebensdauer200 Steckzyklen

Elektrisch

Betriebsstrom1.52 A @ 70°C max. 30°C Temperaturanstieg
Luft- und Kriechstreckemin. 0.1 mm
Isolationswiderstand108 Ω
Prüfspannung80 V r.m.s
Datenübertragung12.5 Gbit/s
Impedanz100 Ω± 10%

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

ATCA Signal AMC B+ Art.Nr. 512-23170-453

ATCA Direktstecker Foto
Mit Peg, Polzahl 170, Anschlusstechnik: Einpress, Raster 0.75 mm, Datenübertragungsrate 12.5 Gbit/s, entspricht den PICMG-Anforderungen
Parallel
Einpresstechnik
Direktstecker
High Speed
ATCA Signal AMC B+ Art.Nr. 512-23170-453 - Technische Daten

Grundlagen

SpezifikationPICMG®AMC.0 R2.0
Anzahl Kontakte170
AnschlusstechnikEinpresstechnik
Anschlusslänge2.0 mm
Betriebstemperatur-55°C bis +105°C

Material

IsolierkörperLCP, UL 94 V-0
KontaktmaterialKupferlegierung
KontaktbeschichtungPdNi + Au flash über Ni

Mechanisch

Rastermaß0.75 mm
Steckkraftmax. 100 N
Ziehkraftmax. 65 N
Lebensdauer200 Steckzyklen

Elektrisch

Betriebsstrom1.52 A @ 70°C max. 30°C Temperaturanstieg
Luft- und Kriechstreckemin. 0.1 mm
Isolationswiderstand108 Ω
Prüfspannung80 V r.m.s
Datenübertragung12.5 Gbit/s
Impedanz100 Ω± 10%

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Power

ATCA Power Art.Nr. 512-50500-163

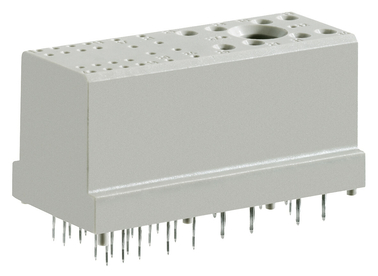

ATCA Power FL Foto
Polzahl: 22 Signal, 8 Power, Anschlusstechnik: Einpress, entspricht den PICMG-Anforderungen
Rechtwinklig
Einpresstechnik
Power
Rugged
ATCA Power Art.Nr. 512-50500-163 - Technische Daten

Grundlagen

SpezifikationPICMG® 3.0 R2.0
Anzahl Kontakte30 (8 Powerkontakte, 22 Signalkontakte)
AnschlusstechnikEinpresstechnik
Anschlusslänge4.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni

Mechanisch

Steckkraftmax. 67 N
Ziehkraftmax. 67 N
Lebensdauer250 Steckzyklen

Elektrisch

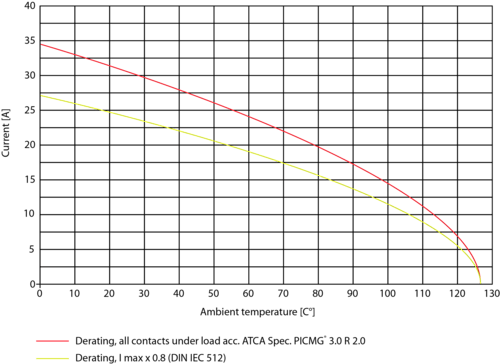

BetriebsstromPowerkontakte: max. 16 A, Signalkontakte: max. 1 A
Isolationswiderstand≥ 1010 Ω
PrüfspannungKontakt 1 - 16: 1000 V r.m.s; Kontakt 17 - 34: 2000 V r.m.s.

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

ATCA Power Art.Nr. 512-50501-163

ATCA Power FL Foto
Polzahl: 26 Signal, 8 Power, Anschlusstechnik: Einpress, entspricht den PICMG-Anforderungen
Rechtwinklig
Einpresstechnik
Power
Rugged
ATCA Power Art.Nr. 512-50501-163 - Technische Daten

Grundlagen

SpezifikationPICMG® 3.0 R2.0
Anzahl Kontakte34 (8 Powerkontakte, 26 Signalkontakte)
AnschlusstechnikEinpresstechnik
Anschlusslänge4.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni

Mechanisch

Steckkraftmax. 67 N
Ziehkraftmax. 67 N
Lebensdauer250 Steckzyklen

Elektrisch

BetriebsstromPowerkontakte: max. 16 A, Signalkontakte: max. 1 A
Isolationswiderstand≥ 1010 Ω
PrüfspannungKontakt 1 - 16: 1000 V r.m.s; Kontakt 17 - 34: 2000 V r.m.s.

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

ATCA Power Art.Nr. 511-50500-193

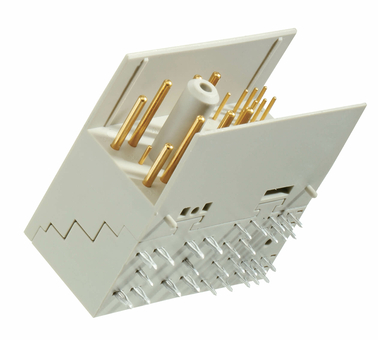

ATCA Power ML Foto
Polzahl: 22 Signal, 8 Power, Anschlusstechnik: Einpress, entspricht den PICMG-Anforderungen
Rechtwinklig
Einpresstechnik
Power
Rugged
ATCA Power Art.Nr. 511-50500-193 - Technische Daten

Grundlagen

SpezifikationPICMG® 3.0 R2.0
Anzahl Kontakte30 (8 Powerkontakte, 22 Signalkontakte)
AnschlusstechnikEinpresstechnik
Anschlusslänge4.1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni

Mechanisch

Steckkraftmax. 67 N
Ziehkraftmax. 67 N
Lebensdauer250 Steckzyklen

Elektrisch

BetriebsstromPowerkontakte: max. 16 A, Signalkontakte: max. 1 A
Isolationswiderstand≥ 1010 Ω
PrüfspannungKontakt 1 - 16: 1000 V r.m.s; Kontakt 17 - 34: 2000 V r.m.s.

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

ATCA Power Art.Nr. 511-50501-193

ATCA Power ML Foto
Polzahl: 26 Signal, 8 Power, Anschlusstechnik: Einpress, entspricht den PICMG-Anforderungen
Rechtwinklig
Einpresstechnik
Power
Rugged
ATCA Power Art.Nr. 511-50501-193 - Technische Daten

Grundlagen

SpezifikationPICMG® 3.0 R2.0
Anzahl Kontakte34 (8 Powerkontakte, 26 Signalkontakte)
AnschlusstechnikEinpresstechnik
Anschlusslänge4.1 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni

Mechanisch

Steckkraftmax. 67 N
Ziehkraftmax. 67 N
Lebensdauer250 Steckzyklen

Elektrisch

BetriebsstromPowerkontakte: max. 16 A, Signalkontakte: max. 1 A
Isolationswiderstand≥ 1010 Ω
PrüfspannungKontakt 1 - 16: 1000 V r.m.s; Kontakt 17 - 34: 2000 V r.m.s.

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Features

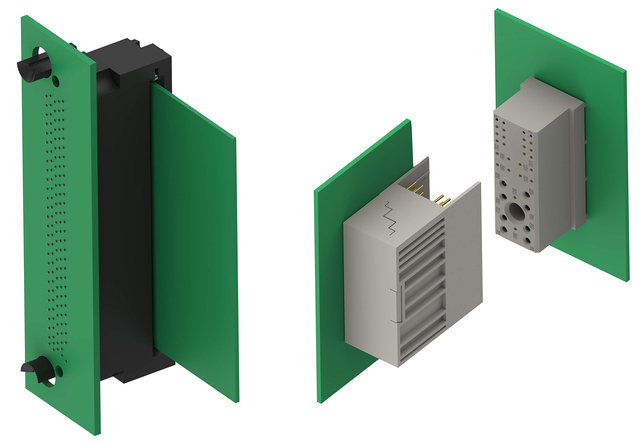

ept AdvancedTCA
Die Steckverbinder für MicroTCA und AdvancedTCA in Einpresstechnik ermöglichen eine hohe Datenübertragung. Das Einpressen gestaltet sich effizient durch Flachplatten-Einpresstechnik. Während beim ATCA-System der abgewinkelte AMC-Steckverbinder auf der Tochterkarte sitzt, wird beim µTCA-System ein gerader Steckverbinder benutzt, der sich direkt auf der Backplane befindet.
ATCA Power Federleiste
ATCA Power Federleiste

Details im Überblick

Gestanzte Federkontakte
Führungsloch für Guide Pin
Powerkontakte max. 16 A
Signalkontakte max. 1 A
Einpresszone Tcom press®
PBT
ATCA Signal AMC
Signal AMC B+

Details im Überblick

Guiding Spring
LCP
Raster 0.75 mm
Einpresszone Nadelöhr
Mit oder ohne Peg (Vorzentrierung)

AdvancedTCA® & MicroTCA® - Spezifikationen der PICMG

ATCA Logo 330px
AdvancedTCA® und MicroTCA® sind Spezifikationen, die von der PICMG® mit dem Ziel entwickelt wurden, normierte Hardwarelösungen für den zunehmenden Datenverkehr zu ermöglichen sowie neuen Kommunikationslösungen gerecht zu werden.
AdvancedTCA® wurde dabei für höchste Verfügbarkeitsanforderung im Bereich Infrastruktur von Telekommunikationssystemen spezifiziert. Mit AdvancedTCA® ist es möglich, modulare Systeme mit Komponenten unterschiedlicher Hersteller aufzubauen. Diese Technologie bietet somit die Möglichkeit, flexible und kostengünstige Vorrichtungen effizient zu entwickeln.

Vom Konzept her handelt es sich bei AdvancedTCA® um eine skalierbare, leistungsfähige Architektur. AdvancedTCA® zeichnet sich durch die hohe Funktionsdichte, Verfügbarkeit und Zukunftssicherheit aus. Sie bietet eine Plattform für viele zukunftsorientierte Applikationen. Skalierbare Datenraten von mehreren Tbit/s, Multi-Protokoll-Unterstützung, die Integrierbarkeit neuer Dienste, die Konvergenz von Access-, Kern- und optischen Netzen gehören ebenso dazu wie die Einbindung von Rechenzentren-Funktionen. Interfaces für Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express und RapidIO zeugen von der hohen Flexibilität der AdvancedTCA®-Architektur. Ein weiteres Kernelement der Systeme ist die hohe Verfügbarkeit von 99.999%.

Um das beschriebene Advanced-TCA® System noch kostengünstiger zu gestalten, hat die PICMG® den AdvancedMC™-Standard (Advanced Mezzanine Card) entwickelt. Die AdvancedMC™-Module sind kleine Karten, die auf einem „Carrier Board“ (einer Trägerplatine in Form einer AdvancedTCA®-Tochterkarte) parallel als Mezzanine-Anwendung aufgesteckt werden. Das Carrier Board beinhaltet nur Managementfunktionen, die eigentliche Anwendung wird aber über die AdvancedMC™-Module realisiert.

MicroTCA® beruht nun auf dem Ansatz, die AdvancedMC™-Module direkt in die Backplane zu stecken. Ziel ist es, kleinere und flexiblere Systeme, unabhängig von Carrier Boards und von AdvancedTCA®, aufzubauen. MicroTCA® bedient die Ansprüche kostensensitiver Anwendungen, welche Raumbedarf und Investitionshöhe höher als die Rechenleistung gewichten. Somit ergeben sich weitere Einsatzgebiete im Mid- und Low-End-Bereich, beispielsweise in der Bildverarbeitung, der Medizintechnik oder in der Automatisierungstechnik.

Entwicklersicht

"Der ept ist mit der bewährten ept Einpresszone “Tcom press®” ausgestattet, die sich durch ihre sehr gute Stromleitfähigkeit und die hohen Haltekräfte auszeichnet. ept garantiert die volle Kreuzkompatibilität mit allen am Markt befindlichen AdvancedTCA Power Steckverbinder die nach PICMG ATCA 3.0 R2.0 spezifiziert worden sind."

FAQ: Fragen und Antworten zu AdvancedTCA

Sind AdvancedTCA Steckverbinder  von ept mit anderen Steckverbindern auf dem Markt kompatibel? Welche Ströme können mit dem Powermodul Steckverbinder übertragen werden?Für welche Datenübertragungsraten eignen sich die AdvancedTCA Steckverbinder?
Sind AdvancedTCA Steckverbinder  von ept mit anderen Steckverbindern auf dem Markt kompatibel?

ept garantiert die volle Kreuzkompatibilität mit allen am Markt befindlichen AdvancedTCA Power Steckverbinder die nach PICMG ATCA 3.0 R2.0 spezifiziert worden sind.

Welche Ströme können mit dem Powermodul Steckverbinder übertragen werden?

Der Powermodul Steckverbinder überträgt bis zu 16 Ampere.

Für welche Datenübertragungsraten eignen sich die AdvancedTCA Steckverbinder?

Die Steckverbinder AdvancedTCA in Einpresstechnik ermöglichen Datenübertragungsraten von bis zu 12,5 Gbit/s.
