ept stattet adp MERKUR mit
Highspeed-Steckverbinder für Mini-PC aus
Die ept GmbH stattet adp MERKUR mit Highspeed-Steckverbinder für adp Mini-PC aus
Seit ihrer Gründung im Jahr 1957 hat sich die Gauselmann-Gruppe zu einem international agierenden Großkonzern mit weltweit rund 14.000 Mitarbeitenden und einem Jahresumsatz von über 3 Mrd. Euro entwickelt. Die Kernkompetenzen des Unternehmens liegen in der Entwicklung von Spielesoftware und in der Herstellung von Spielautomaten. In der Tochtergesellschaft adp MERKUR GmbH laufen dabei die Entwicklung, Produktion und der Vertrieb von Spielen und Spielautomaten zusammen.
Ein PC, viele Möglichkeiten

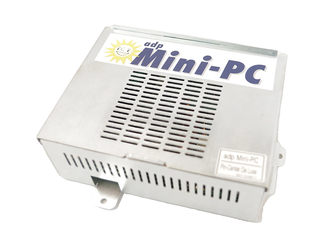

Für den Einsatz in ihren Spielautomaten entwickelte adp MERKUR den „adp Mini-PC“, eine Steuereinheit, speziell für Anwendungsbereiche mit geringem Leistungsbedarf. Der Fokus liegt dabei auf Terminallösungen oder Produkten im Bereich des Jugendschutzes. Der verwendete SMARC-Standard ermöglicht es, die Leistung der CPU zu skalieren und so an die Anforderungen anzupassen.
Modularität für Skalierbarkeit

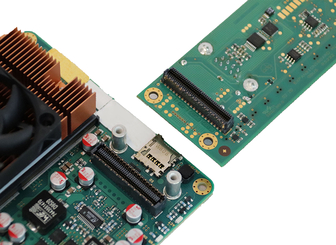

Mit der Entwicklung ihres Mini-PCs liegt adp MERKUR ganz im aktuellen Trend der Modularisierung. Denn um die Leistungsklasse der CPU und den Funktionsumfang je nach Einsatzgebiet skalieren zu können, war ein modularer Aufbau der Steuereinheit notwendig. Die Grundlage des adp Mini-PCs bildet dabei ein eigens von adp MERKUR entwickeltes Carrierboard, das alle üblichen PC-Schnittstellen wie Display-Port, USB 3.0, USB 2.0 und Ethernet umfasst. Mit diesen Schnittstellen steht das Carrierboard einem Industrie-PC in nichts nach und so kann es in hohen Stückzahlen an unterschiedlichen Stellen eingesetzt werden, ohne verschiedene Bestückungsvarianten pflegen zu müssen. Eine Multifunktionsschnittstelle ermöglicht darüber hinaus, die Funktionalität über Aufsteckmodule zu erweitern. Hierfür verfügt sie über diverse Highspeed-Interfaces wie PCIe 3.0 und USB sowie verschiedene I/Os, UARTs und die entsprechenden Betriebsspannungen. Anwendung findet sie beispielsweise in WLAN-Erweiterungen, Speicherschnittstellen oder in der Adaption an bestehende Kabelbäume.
Adaptierfähigkeit und Nachhaltigkeit
Vor der Entwicklung des Mini-PCs arbeitete adp MERKUR mit zugekauften Consumer-Box-PCs. Diese waren in ihrer Lebensdauer und Adaptierfähigkeit jedoch stark begrenzt, sodass eine Eigenentwicklung zwingend nötig wurde. Durch den adp Mini-PC konnte zudem sichergestellt werden, dass er individuell an die Anforderungen von adp MERKUR angepasst war. Ein besonderer Vorteil besteht in der Nachhaltigkeit der neuen Lösung: Rückläufer müssen nicht entsorgt werden, sondern können auch in anderen Applikationen erneut eingesetzt werden.
Das sagt adp Merkur
„Die Zusammenarbeit war immer schnell, direkt und konstruktiv. Die Direktbetreuung macht hier eine Entwicklung, beziehungsweise auch Problemlösung effizient.“
– Daniel Marsch, Teamleiter Entwicklung bei adp MERKUR –
– Daniel Marsch, Teamleiter Entwicklung bei adp MERKUR –
Anforderungen an den Steckverbinder
Aus der Adaptierfähigkeit sowie aus der Wiederverwendbarkeit ergeben sich jedoch besondere Anforderungen an den Steckverbinder, der Carrierboard und Aufsteckmodul miteinander verbinden soll. Eine Voraussetzung war die Eignung für Highspeed-Anwendungen, bei denen Datenübertragungsraten von 16 Gbit/s und mehr anfallen. Durch den Tausch der Module muss der Steckverbinder jedoch auch besonders strapazierfähig sein, damit er trotz mehrfachen Steckens stets eine ausfallsichere Anschlusslösung darstellt. Darüber hinaus war es für adp MERKUR ausschlaggebend, dass der Stecker auch auf der Unterseite der Leiterplatte verlötet werden kann und sich beim sogenannten Überkopflöten, also beim Reflowlötvorgang, nicht von dieser löst. Ein weiterer wichtiger Aspekt war die Verdrehsicherheit des Steckverbinders beim Stecken, um eine zuverlässige Verbindung zu gewährleisten und sicherzustellen, dass der Steckverbinder nicht bereits bei der Installation beschädigt wird.
Die Lösung: Zero8

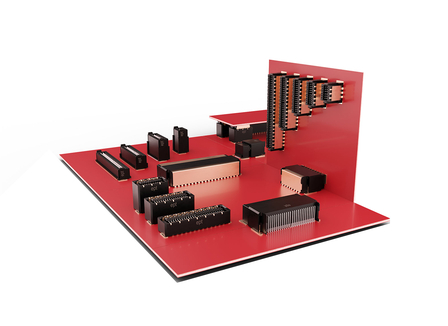

Datenrate, Robustheit, Qualität und Verdrehsicherheit – Anforderungen, denen der Steckverbinder Zero8 gerecht wird. Er gilt als der Allrounder unter den ept-Steckverbindern, weil er neben seinen Highspeed-Eigenschaften und Robustheit auch verschiedenste Varianten anbietet: So konnte adp MERKUR zwischen gewinkelten, geraden, geschirmten und ungeschirmten Steckern in verschiedenen Bauhöhen und Polzahlen wählen. Man entschied sich letztlich für den geraden, 80-poligen Zero8-Stecker, der eine Mezzanin-Verbindung mit einem Leiterplattenabstand von 10,5 bis 12 mm möglich machte. Eine zusätzliche Schirmung sorgte für eine optimale elektromagnetische Verträglichkeit und somit für einen ungestörten Signalfluss.
Weitere Informationen zum Produkt finden Sie hier:
Zero8 »
Weitere Informationen zum Produkt finden Sie hier:
Zero8 »
Zuverlässige Partner
Der Entschluss, einen Steckverbinder aus dem Hause ept zu beziehen, lag für adp MERKUR sehr nahe: Bereits seit vielen Jahren pflegen die beiden Unternehmen eine sehr vertrauensvolle Zusammenarbeit. So gelangte der Zero8 von ept schon früh in die engere Auswahl. Ausschlaggebend war jedoch die Garantie von ept, dass der Steckverbinder auch beim Überkopflöten nicht von der Leiterplatte fallen würde: „Diese Garantie bekommt man von KEINEM Hersteller sonst – vorbildlich!“, findet auch Daniel Marsch, Teamleiter in der Entwicklungsabteilung bei adp MERKUR.
Weitere Projekte
Verbindlichkeiten wie diese und die persönliche Kundenbetreuung führten dazu, dass adp MERKUR über den adp Mini-PC hinaus weitere Projekte mit ept realisierte. So kam der Zero8 erneut zum Einsatz: Für die Anbindung des Gerätepults des Spielautomaten „Zonic“ an den restlichen Kabelbaum, wurde eine zuverlässige Anschlusslösung gesucht. Durch die positiven Erfahrungen mit ept und ihrem Zero8 dauerte die Suche jedoch nicht lange.
