Kurze Lieferzeiten: SMT-Leiterplattensteckverbinder im Raster 1.27mm

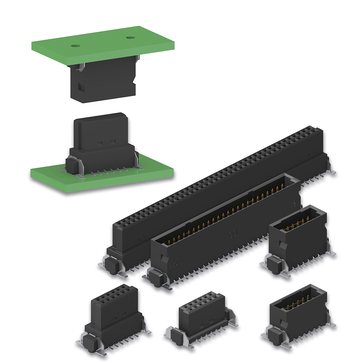

gerade One27 SMT-Steckverbinder

Alle Bauhöhen, Polzahlen der geraden One27-Steckverbinder sind in 2-4 Wochen bei Ihnen!

Sie benötigen zuverlässige Leiterplattenverbindungen im Raster 1.27 mm und das möglichst schnell? Die geraden One27® SMT-Leiterplattensteckverbinder von ept sind jetzt mit einer Lieferzeit von zwei bis vier Wochen verfügbar. Bei einem Rastermaß von nur 1.27 mm lassen sich mit Ihnen Leiterplatten Mezzanine verbinden. Sie beziehen bereits SMT-Steckverbinder im Raster 1.27 mm bei einem anderen Hersteller und brauchen gerade Messer- oder Federleisten zur Ergänzung? Die One27®-Steckverbinder sind nachweislich kompatibel mit bereits gängigen SMT-Steckverbindern im Raster 1.27 mm anderer Hersteller.

Dank ihrer hohen Überstecksicherheit können mit den One27®-Steckverbindern parallele Leiterplattenverbindungen mit jedem Abstand zwischen 8 und 13.8 mm realisiert werden. Die geraden Messer- und Federleisten sind für diesen Zweck in den Bauformen mid- und low-profile erhältlich. Alle Steckverbinder der Produktfamilie One27® gibt es in den Polzahlen 12, 16, 20, 26, 32, 40, 50, 68 und 80.
Aufgrund der Koplanaritätstoleranz von nur 0.1 mm lassen sich One27-Steckverbinder optimal und sicher auf der Leiterplatte verlöten. Seitliche Metallwinkel, sogenannte Boardlocks, die ebenfalls auf der Leiterplatte verlötet werden, sorgen darüber hinaus für extreme Belastbarkeit der Verbindung zwischen Steckverbinder und Leiterplatte. Ausgeliefert werden die Leiterplattensteckverbinder zur Erleichterung der automatischen SMT-Bestückung in Tape-and-Reel-Verpackung.

Ein großer Fangbereich macht das Stecken der One27®-SMT-Steckverbinder denkbar einfach und sicher: der erlaubte Mittenversatz beträgt sowohl in der Längs-, wie auch in der Querachse 0.7 mm. Die Winkelneigungstoleranz liegt bei 4° in der Längsachse und 2° in der Querachse. Der Kontakt zwischen Messer- und Federleiste ist dabei besonders zuverlässig. Dafür sorgen zum einen die doppelschenkligen Federkontakte der Federleiste, welche die Kontaktstifte der Messerleiste von zwei Seiten umschließen und somit den sicheren Kontaktschluss in jeder Situation gewährleisten. Zum anderem erfolgt die Kontaktierung auf der glatten, gewalzten Fläche des Federkontaktes. Übermäßiger Abrieb der Kontaktflächen und Spanbildung beim Stecken der One27®-Stecker sind somit ausgeschlossen.

zu den One27-Steckverbindern

zum One27-Animationsfilm
