Power Management und intelligente Stromversorgung

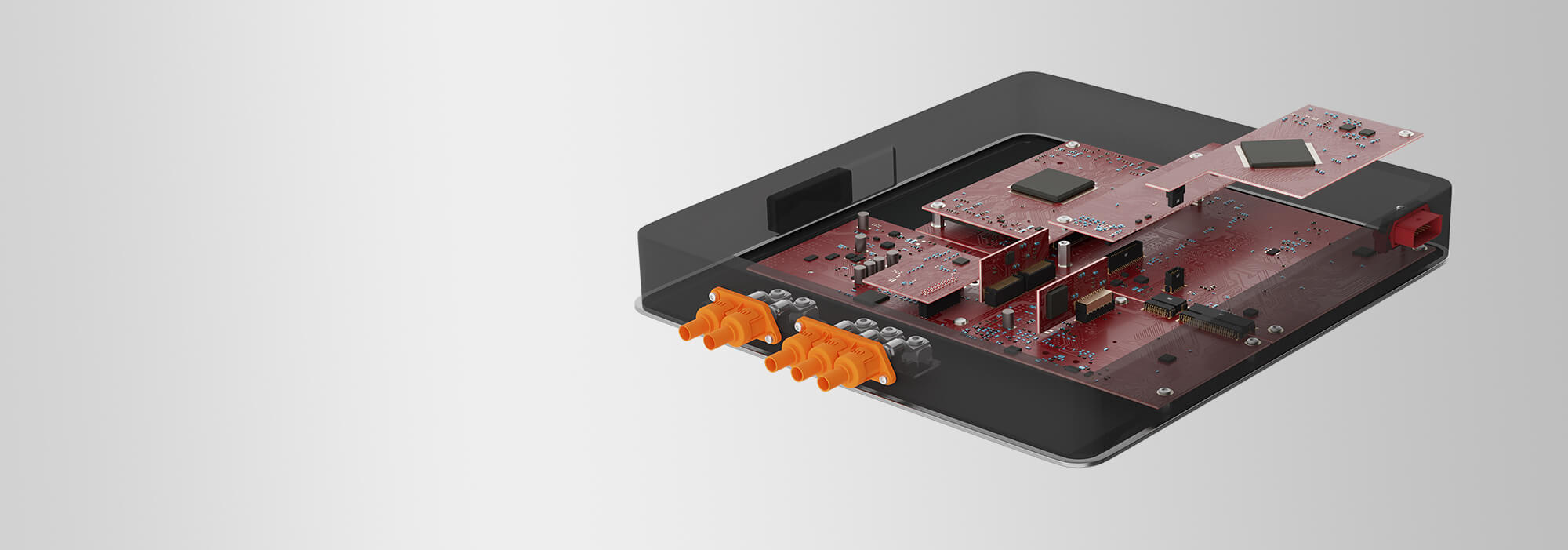

Der Inverter in der Elektromobilität und die Anforderungen an Steckverbindungen

Power Management und intelligente Stromversorgung

Batteriemanagementsysteme und die Leistungselektronik spielen für die Elektromobilität eine Schlüsselrolle, denn sie verbinden unterschiedliche Komponenten im E-Automobil miteinander. Die Verbindungsfunktion innerhalb der Inverter kommt den Steckverbindungen zu. Diese sind gefordert, die Signale, Daten und die hohen Ströme trotz der anspruchsvollen Einsatzbedingungen zuverlässig, sicher, schnell und ohne Verluste zu steuern und zu übertragen. Hierzu müssen die Steckverbinder in puncto Temperaturbeständigkeit, Kompaktheit und Flexibilität sowie Leistungsfähigkeit und Robustheit einige Anforderungen erfüllen.

Hintergrund: Wandel zur E-Mobilität

Die Automobilindustrie hat in den letzten Jahren eine Verschiebung hin zur E-Mobilität erfahren.

Diese Verschiebung zeigt sich anhand einer erhöhten Produktion von Elektrofahrzeugen (EVs) und gestiegenen Verkaufszahlen sowie dem Ausbau der Ladestruktur für Elektrofahrzeuge. Die Verbrauchernachfrage nach nachhaltigeren Transportoptionen wächst stetig. Ebenso wurden hohe Investitionen in die Batterietechnologie getätigt, um Fortschritte bei den Themen Reichweite, Leistung und Kosten der E-Fahrzeuge zu erzielen. Regierungsanreize für die Elektrofahrzeug-Adaption, die Verpflichtungen der Automobilhersteller, den Verbrennungsmotor abzuschaffen, sowie verschärfte Emissionsvorschriften verleihen dem Umschwung zur Elektromobilität weiterhin Dynamik.

Als Ergebnis steigern die traditionellen Automobilhersteller die Produktion von Elektrofahrzeugen.

Inverter im E-Automobil

Inverter sind in E-Fahrzeugen für die intelligente Stromversorgung und das Energiemanagement verantwortlich. Sie verbinden die Batterie des Elektrofahrzeugs mit den elektrischen Verbrauchern im Fahrzeug und beim Ladevorgang auch mit dem öffentlichen Stromnetz. Hierbei werden unterschiedliche Spannungsebenen benötigt.

Es werden hauptsächlich zwei Arten von Invertern in Elektroautos eingesetzt: DC/DC-Inverter und AC/DC-Inverter. DC/DC-Inverter ändern die Spannung eines Gleichstroms. AC/DC- Inverter (Gleich- oder Wechselrichter) ändern Gleich- in Wechselstrom oder umgekehrt. Inverter wandeln also die elektrische Energie in die jeweils für den Verbraucher nötige Spannungsebene und –form, um eine optimale Leistung sicherzustellen.

Inverter sorgen im Elektrofahrzeug demnach für eine effiziente Übertragung zwischen Batterie und Elektromotor, um eine möglichst große Reichweite zu gewährleisten. Des Weiteren haben Inverter diverse Schutzfunktionen zu erfüllen, um das Elektroauto und seine Komponenten vor Überlastung, Überspannung und Überhitzung zu schützen. Insgesamt tragen Inverter dazu bei, dass das Elektroauto sicher, effizient und zuverlässig funktioniert und eine hohe Leistung erzielt.

Anforderungen an Inverter

Inverter müssen vielerlei Anforderungen erfüllen. Hierzu gehört mitunter die Kompatibilität, Integrierbarkeit sowie die Effizienz. Das bedeutet, die Inverter müssen kompatibel mit anderen Systemen im Elektroauto, wie Batterie, Elektromotor und Steuerungseinheit sein. Außerdem müssen Inverter einfach integrierbar sein, um den Aufbau des Elektroautos zu vereinfachen und Zeit und Kosten zu sparen. Zudem ist eine hohe Effizienz unerlässlich, um große Reichweiten zu ermöglichen.

Auch Zuverlässigkeit, Kosteneffektivität und der Überlastungsschutz müssen gegeben sein. Eine zuverlässige Funktionsweise ist erforderlich, um eine stabile Funktion für sicheres und unterbrechungsfreies Fahren garantieren zu können. Inverter müssen erschwinglich für die wirtschaftlichen Anforderungen des Elektroautos sein. Ebenfalls müssen Inverter mit Überlastungsschutz ausgestattet sein, um Überlastung und Überspannung zu vermeiden und das Elektroauto und seine Komponenten zu schützen.

Bezüglich technischer Anforderungen spielen die Temperaturbeständigkeit, die Kompaktheit, die Leistungsfähigkeit sowie die Robustheit eine zentrale Rolle. So müssen die Inverter:
  • in einem weiten Temperaturbereich funktionieren und stabil sein, um in einem Fahrzeug eingesetzt zu werden
  • platzsparend und leicht sein, denn jedes zusätzliche Gewicht mindert die Reichweite eines Elektroautos
  • eine hohe Leistung bei der Strom- und Datenübertragung nachweisen, um den Bedürfnissen des Elektromotors und anderer Systeme zu entsprechen
  • widerstandsfähig gegenüber Umwelteinflüssen, Schock und Vibrationen sowohl im Installations- und Montageprozess als auch für automatisiertes Fügen und im Betrieb sein.

Auf der Suche nach der passenden Steckverbindung?

Auswahl zurücksetzen
Produktliste

Anforderungen an Steckverbindungen im Inverter

Inverter verbinden die unterschiedlichen Komponenten im Fahrzeug, wie den Batteriespeicher mit dem Elektromotor. Hierbei müssen die Inverter die oben aufgeführten Anforderungen erfüllen, um die Daten und Ströme in Echtzeit und zuverlässig zu übertragen.

Die Verbindungsfunktion zwischen den Leiterplatten innerhalb der Inverter kommt den Steckverbindern zu. Die Steckverbinder sollen die Signale, Daten und Ströme trotz der anspruchsvollen Umweltbedingungen zuverlässig, sicher, schnell und ohne Verluste übermitteln. Für die Steckverbindungen gelten daher vergleichbare Anforderungen an die Qualität.

Temperaturbeständigkeit

Die Materialien der Steckverbinder sollten hohe Temperaturen aushalten, da die Einsatzbedingungen im Auto dies fordern. Bei der Auswahl des richtigen Steckerbinders stehen für den Isolierkörper eine Vielzahl an Kunststoffmaterialien zur Verfügung. Sehr gute Eigenschaften weist hier jedoch das Material LCP (Liquid Crystal Polymers) auf. Ein LCP-Isolierkörper besticht mit einer außerordentlichen Maß- sowie Wärmestabilität, einer hohen Steifigkeit, auch bei dünnwandigen Bauteilen und einem geringen linearen Wärmeausdehnungskoeffizienten. Aus der Brennbarkeitsklasse UL 94 V-0 resultieren Betriebstemperaturen bei Steckverbindern mit LCP-Isolierkörpern von -55°C bis +125°C.

Kompaktheit und Flexibilität

Anwendungssymbole Grafik
Steckverbinder mit einem kleinen Rastermaß eignen sich sehr gut für den Einsatz im Inverter, da sie platzsparend sind, nur wenig Bauraum auf der Leiterplatte benötigen und somit dem Anspruch an die Kompaktheit gerecht werden. Eingesetzt werden hierfür beispielsweise Systeme mit einem Rastermaß von 1.27 mm, 0.8 mm oder 0.5 mm. Aber nicht nur klein sollten die Stecker sein, sondern auch anpassungsfähig an die unterschiedlichsten Anforderungen. Dies betrifft beispielsweise die benötigten Bauhöhen, Polzahlen oder Leiterplattenanordnungen. Bei Steckverbindern wie dem One27 von ept, ermöglichen die Vielzahl der Bauformen die Verbindung von Leiterplatten in paralleler, horizontaler oder rechtwinkliger Anordnung sowie den Anschluss von Flachbandkabeln auf die Leiterplatte.

Abb. 1: Übersteckbereich des One27
Das passende Kontaktsystem:

Der One27 von ept ermöglicht eine stufenlose Realisierung horizontaler Leiterplattenabstände von 8 mm bis zu 20 mm. Dies wird ermöglicht durch die Ausführung des Steckgesichts mit einer Kontaktüberdeckung von 2.4 mm. Durch den Einsatz einer Kabelverbindung können je nach Anwendung Toleranzen in alle Richtungen ausgeglichen und individuell erforderliche Leiterplattenabstände realisiert werden.

Weitere Informationen zum Produkt finden Sie hier:

One27 »

Leistungsfähigkeit

Gute Signalintegritätseigenschaften, welche für die Qualität der Datenübertragung von Sender zu Empfänger stehen, sowie der Schutz der Signale sind eine Grundvoraussetzung für den Einsatz in Invertern. Denn die vom Steckverbinder übertragenen Daten dienen dazu, dass der Inverter Daten intelligent und in Echtzeit an die gekoppelten Verbraucher übermitteln kann. Die Qualität der Datenübertragung hängt von drei Kriterien ab:


  1. Dem Impedanzverlauf: Sobald sich im Übertragungsweg die Impedanz verändert, wird das Signal reflektiert, was die Qualität der Datenübertragung verschlechtert. Bereits eine Material- oder Geometrieänderung kann bewirken, dass die Impedanz schwankt.
  2. Der Einfügedämpfung, auch Insertion Loss genannt: Dieser Parameter hilft bei der Bewertung, ob der Empfänger ein Signal über den gesamten Übertragungsweg hinweg eindeutig identifizieren kann. Zieht man als Kriterium für die Datenrate beim Zero8 Steckverbinder von ept (SMT-Steckverbinder im Raster 0.8 mm mit ScaleX-Technologie) einen typischen Wert der Einfügedämpfung von -3 dB heran, ergibt sich bei 8 GHz eine Übertragungsgeschwindigkeit von mindestens 16 Gbit/s.
  3. Dem Übersprechen bei der Signalübertragung: Übersprechen ist die unerwünschte Beeinflussung eines Signals durch ein Signal auf einer anderen Leitung, wobei je nach Art der Beeinflussung in Nah- und Fernübersprechen unterschieden wird. Die Stärke des Übersprechens hängt maßgeblich von der Signal- und Massebelegung ab.
Die Signalintegritätseigenschaften eines Steckverbinders können durch einen EMV-Schutz (Elektromagnetische Verträglichkeit) deutlich verbessert werden. Elektromagnetische Verträglichkeit bedeutet die Fähigkeit eines technischen Gerätes, durch gewollte und ungewollte elektrische oder elektromagnetische Effekte nicht gestört zu werden oder andere zu stören. Elektromagnetische Störungen lassen sich bei Steckverbindern durch ein Schirmkonzept reduzieren. Die Koppelinduktivität simuliert den Steckverbinder sowohl als Störquelle oder als Störsenke. Anhand der farblichen Verläufe und den Werten der Koppelinduktivität kann man die Wirkung des Schirmkonzeptes in der folgenden Abbildung deutlich erkennen.

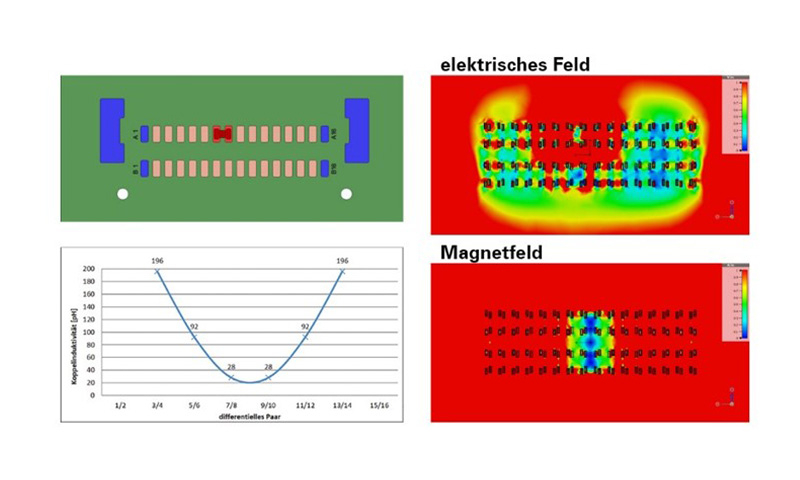

Simulation ungeschirmter Steckverbinder 800x480px
Abb. 2: Simulation eines ungeschirmten Steckverbinders

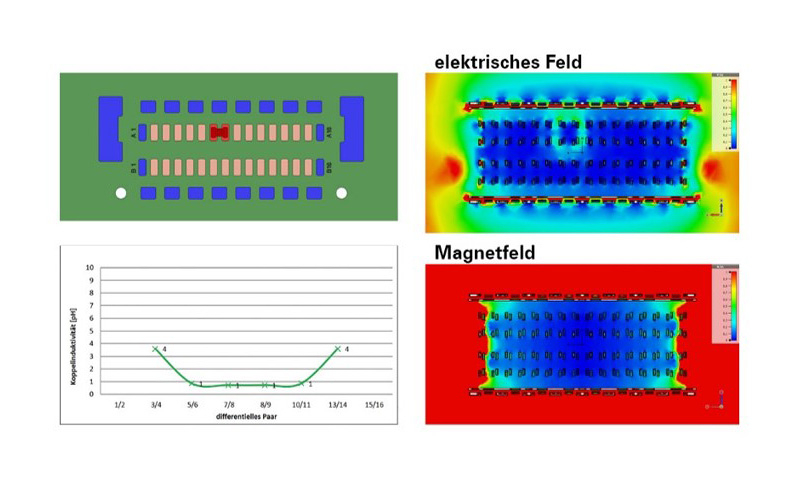

Simulation geschirmter Steckverbinder 800x480px
Abb. 3: Simulation eines geschirmten Steckverbinders
Durch den Einsatz des geschirmten Zero8 Steckverbinders können Störquellen und Störsenken auf der Leiterplatte näher zueinander positioniert werden sowie höhere Leistungsklassen des elektrischen Gerätes bei den vorgeschriebenen Burst- und Surge-Prüfungen erreicht werden.

Abbildung2

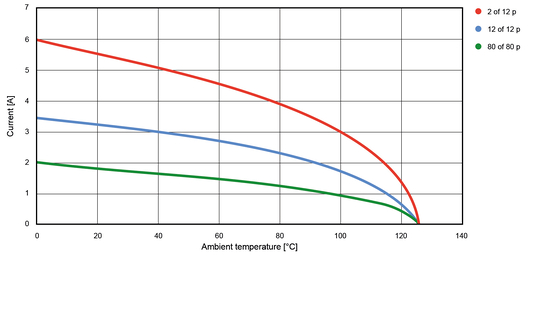

Abb. 4: Beispiel Zero8 – Stromtragfähigkeit pro Kontakt in Abhängigkeit von Polzahl und Anzahl stromführender Kontakte. Grafik: ept GmbH
Neben den Signalintegritätseigenschaften stellt auch die Stromtragfähigkeit eines Steckverbinders zur Übertragung der Leistung eine wichtige Kernkompetenz dar. Mithilfe von Strombelastbarkeits-Kurven kann man ermitteln, wie viel Strom bei einer gegebenen Umgebungstemperatur durch einen Kontakt geführt werden darf, um die maximal zulässige Grenztemperatur des Bauteils nicht zu überschreiten. Die folgende Derating-Kurve zeigt beispielhaft, wie sich beim Steckverbinder Zero8 in Abhängigkeit der Polzahl und Anzahl stromführender Kontakte unterschiedliche Stromangaben pro Kontakt ergeben.

Wie in der Abbildung zu sehen ist, erreichet ein Steckverbinder mit 12 Pins (blaue Kurve) eine bessere Stromtragfähigkeit im Vergleich zu einem Steckverbinder mit 80 Pins (grüne Kurve). Grund hierfür ist eine geringere Hotspot-Bildung im Inneren von Steckverbindern mit kleiner Polzahl: Hier entsteht weniger Wärme und diese kann besser verteilt werden. Noch besser wird die Wärme abgeleitet, wenn der Strom nur über einen kleinen Anteil der Kontakte geführt wird (rote Kurve).

Robustheit

ept Federkontakt

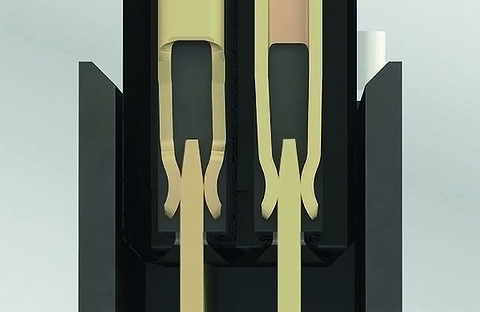

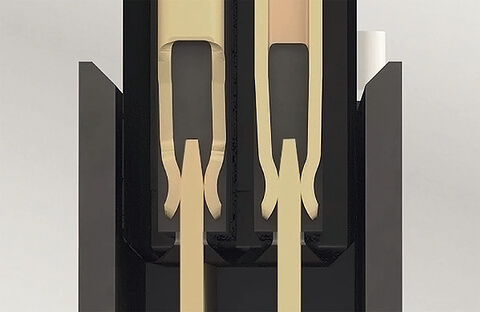

Abb. 5: Schematische Darstellung: doppelseitiger Federkontakt des One27.
Bei SMT-Steckverbindern zeigt sich die Robustheit eines Steckverbinders beispielsweise in der Ausführung des Kontaktprinzips zwischen Messer- und Federleiste mit einer doppelten Kontaktierung, der Qualität der Kontaktbeschichtung für einen geringen Oberflächenabrieb oder den Lötfüßen, welche für eine optimale Meniskusbildung ausgelegt werden müssen.  Auch bei der Verarbeitung und Handhabung von SMT-Steckverbindern kann es darauf ankommen, dass diese möglichst robust sind. Beim Stecken selbst ermöglichen Einführschrägen und ein großzügig ausgelegter Fangbereich einen hohen Toleranzausgleich und dienen dazu, die Handhabung von Steckverbindern möglichst einfach zu gestalten.
Steckverbinder sind in einem Inverter hohen Schock und Vibrationen ausgesetzt, da diese in der Regel motornah angebracht werden. Schock und Vibrationen gefährden den konstanten und störungsfreien Kontakt zwischen Leiterplatte und Steckverbinder sowie auch zwischen Steckverbindungen untereinander. Eine zuverlässige und haltbare Kontaktierung zwischen einem Steckverbinder und der Leiterplatte erreicht man z.B. durch Einpresstechnik. Mit der Einpresstechnik wird das Ziel verfolgt, möglichst hohe Haltekräfte zwischen Steckverbinder und Leiterplatte zu realisieren. Denn die Haltekräfte entscheiden über die mechanische Verbindung, die wiederum Schock und Vibration trotzen muss. Diese Anschlusstechnik ist ein bewährtes Verfahren, bei dem ein Einpressstift in ein Leiterplattenloch gepresst wird und durch mechanische Verformung des Stiftes eine gasdichte, korrosionsfreie, niederohmige und elektrisch sicher leitende mechanische Verbindung entsteht, welche sich auch für den Verguss eignet. Die ept GmbH bietet Katalogprodukte sowie auch kundenspezifische Lösungen mit dieser Verarbeitungstechnik an.

Bei diesem Verfahren besitzt der Einpressstift eine größere Diagonale als der Lochdurchmesser der Leiterplatte. Der Steckverbinderstift ist in der Einpresszone flexibel, damit die Leiterplatte durch die physikalischen Kräfte beim Einpressvorgang nicht verformt oder beschädigt wird. Die Verformung beschränkt sich also auf die Einpresszone. Während dem Einpressvorgang entsteht eine Kaltverschweißung zwischen dem Kontaktstift und dem metallisierten Leiterplattenloch, welche die Verbindung mechanisch stark belastbar macht, ohne die Leiterplatte thermisch mit einem Lötvorgang zu belasten. Sie wird darüber hinaus in der DIN EN 60352-5 spezifiziert und bleibt auch bei sehr hohen mechanischen und thermischen Belastungen, wie Vibration, Biegung und starken Temperaturwechseln kontaktsicher und hält Schockbelastungen von bis zu 200g stand. Durch die Einpresstechnik zeichnet sich der Flexilink Steckverbinder von ept mit besonderen Qualitätsmerkmalen aus:
  • Geringer Düseneffekt (d.h. Verformung der Leiterbahn)
  • Vermeidung kalter Lötstellen und Kurzschlüsse durch Lötbrücken
  • Hohe Festigkeit und Robustheit bei gleichzeitig hervorragenden Federeigenschaften
  • Prozesssichere Verarbeitbarkeit durch optimale Abstimmung auf die Verarbeitungstechnik
  • Zuverlässige Reproduzierbarkeit in der Herstellung durch geprägte Formgebung
  • Erfüllt höchste Anforderungen von führenden Herstellern in der Automobilelektronik
  • Höchste Zuverlässigkeit und Ausfallsicherheit milliardenfach bewährt
