Häufig gestellte Fragen

Wie können EC.8 Direktsteckerverbinder verarbeitet werden?

Die Direktsteckerverbinder werden per Surface Mount Technology (SMT) verarbeitet. Die Verlötung erfolgt direkt auf der Leiterplatte.
Die Auslieferung erfolgt für die Polzahlen 20 bis 140 in marktkonformer Tape and Reel-Verpackung; dies ermöglicht eine vollautomatische Verarbeitung per Pick-and-Place.
Die Polzahlen 160 bis 200 werden standardmäßig im Tray verpackt, auf Anfrage ist auch eine Tape and Reel-Verpackung möglich. Diese verwendet jedoch einen breiteren Gurt, welcher weniger verbreitet ist.

Das könnte Sie auch interessieren:



Nach welcher Spezifikation/welchem Layout muss die Steckkarte gefertigt werden?

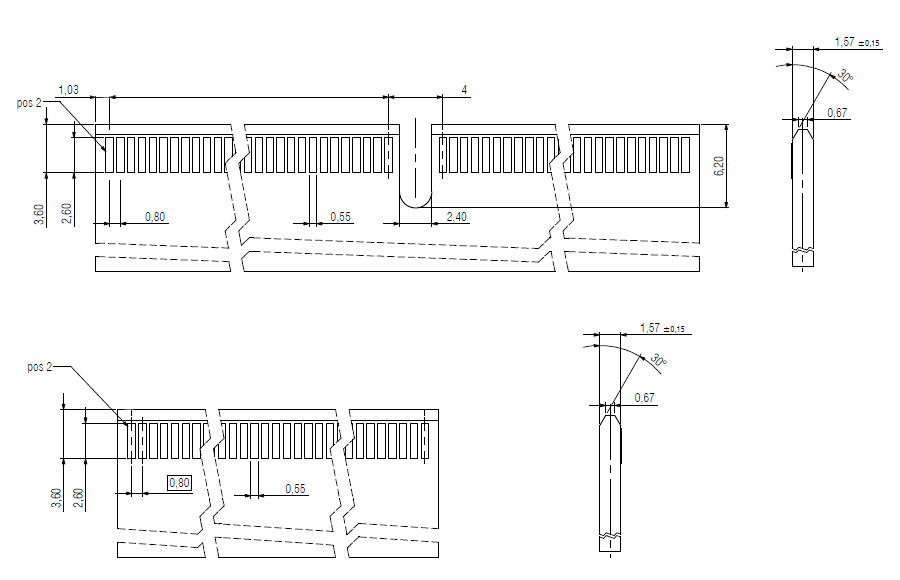

Die Anphasung und Abmessungen der Leiterkarte entnehmen Sie bitte nachstehender Zeichnung. Für die Goldpads empfehlen wir Hartgold. Weitere Details entnehmen Sie bitte der Produktzeichnung.

Anphasung EC8.jpg
Das könnte Sie auch interessieren:



Warum sollte ein Direktsteckverbinder-System eingesetzt werden?

Mit Hilfe von Direkstecksystemen lassen sich hohe Datenübertragungsraten realisieren. Im Vergleich zu zweiteiligen Stecksystemen entfallen hier die negativen Einflüsse des zweiten Steckverbinders auf das Signal. Dies ergibt sich vor allem aus der reduzierten Anzahl an Kontaktstellen, weniger Querschnittsänderungen im Leiter und den damit verbundenen geringeren Richtungsänderungen des Signals.
So kann auch bei kleinem Footprint eine hohe Leistungsfähigkeit erreicht werden. Zusätzlich reduziert sich der Durchgangswiderstand im Vergleich zu zweiteiligen Stecksystemen, was eine erhöhte Stromtragfähigkeit zur Folge hat.

Das könnte Sie auch interessieren:



Ist das EC.8 Steckverbinder System kompatibel mit den gängigen Tochterkartenspezifikationen?

Das EC.8 Steckverbinder-System unterstützt Tochterkarten mit einer Stärke von 1,60 mm. Ab einer Kontaktzahl von 80 ist darüber hinaus ein Steg integriert um Fehlstecken zu vermeiden. Dieser kann bei der 60-poligen Variante wahlweise entfallen.
Das EC.8 Steckverbinder-System entspricht dem gängigen Marktstandard und ist mit den verbreiteten Boards kompatibel.

Das könnte Sie auch interessieren:



Für welche Anwendungen werden EC.8 Direktsteckverbinder eingesetzt?

Aufgrund ihrer Vielseitigkeit finden EC.8 Direktsteckverbinder unterschiedlichste Anwendungen in zahlreichen Branchen. Im Bereich der Automationstechnik und IoT-Geräte profitieren sie beispielsweise von Ihrem kleinen Raster und den hohen Datenübertragungsraten.

Das könnte Sie auch interessieren:



Welchen Versatz tolerieren EC.8 Direktsteckverbinder beim Stecken der Tochterkarte?

Ein Winkelversatz von bis zu 5° kann in längs und in quer Richtung toleriert werden.
Ein Versatz von 7 mm senkrecht und 6 mm parallel zur Längsachse des Steckers kann toleriert werden.

EC8 Mitten Winkelversatz.jpg
Das könnte Sie auch interessieren:



Welche Datenraten können übertragen werden?

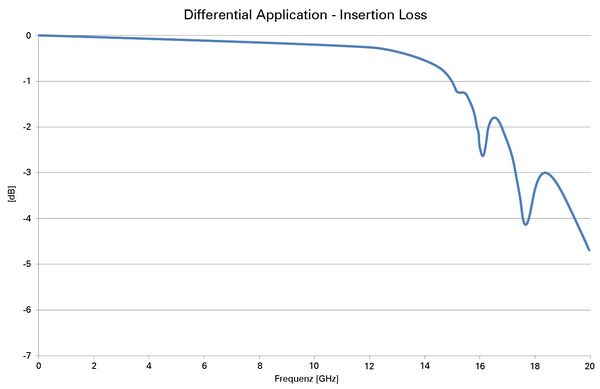

Die Datenübertragungsgeschwindigkeit beträgt 24 GBit/s, wenn eine Grenze der Einfügedämpfung von -3dB betrachtet wird. Diese wird bei einer Frequenz von 12 GHz erreicht. Hieraus ergibt sich die Datenübertragungsrate.

Differential Application   Insertion Loss.JPGDifferential Application   Insertion Loss
Das könnte Sie auch interessieren:



Welche Ströme können übertragen werden?

Ein 140-poliger Stecker überträgt bis zu 3,2A bei 20°C Umgebungstemperatur. Für genauere Infos kontaktieren Sie uns gerne über sales@ept.de

Das könnte Sie auch interessieren:



Sind EC.8 Steckverbinder UL recognized components?

Ja, EC.8-Steckverbinder von ept sind UL recognized components in USA und Kanada.

Das könnte Sie auch interessieren:



Sind die EC.8-Steckverbinder RoHS-konform?

RoHS (Restriction of the use of certain Hazardous Substances) ist die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wir bestätigen, dass EC.8-Steckverbinder von ept laut RoHS-Bestätigung RoHS 2011/65/EU konform sind. Nähere Informationen finden Sie unter RoHS & REACH

Das könnte Sie auch interessieren:
