Für jeden Anwendungsfall die passende Board to Board Verbindung

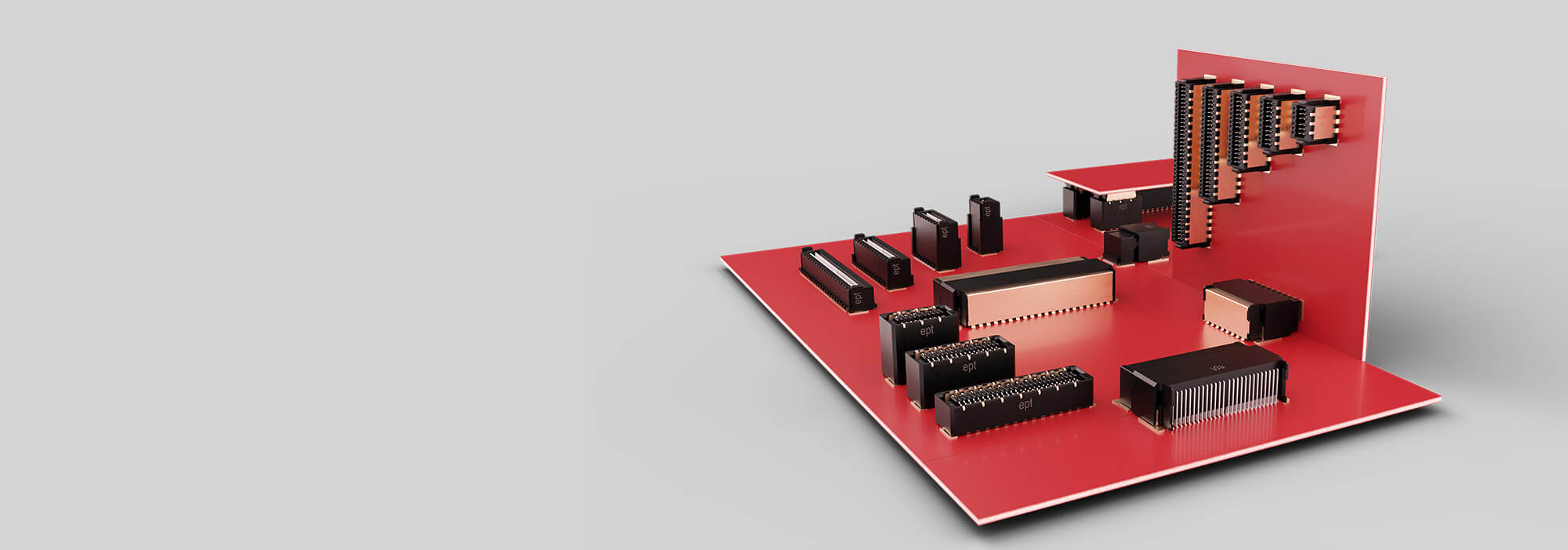

Ihre Single Board Lösung reicht nicht mehr aus? Mit unseren Board to Board Steckverbinder erhalten Sie die Freiheit Ihre Single-Board-Lösungen zu erweitern. Für Ihren Anwendungsfall bieten wir die passende Board to Board Verbindung. Das breite Anwendungsfeld reicht von robusten Leiterplatten-Steckverbindern für Schlagbohrmaschinen, hin zu High-Speed-Board-to-Board Mezzaninesteckern für High Tech Computer. Wir bieten mit unseren PCB to PCB Connectors Datenübertragungsraten von 3Gbit/s bis 16+ Gbit/s. Dabei verfügen unsere Leiterplatten Verbinder Polzahlen von 12 bis zu 440. Ist kein Platz für eine direkte Board to Board Verbindung, bietet unser robuster One27 Leiterplatten-Steckverbinder auch eine Wire to Board Möglichkeit.
Zum Produktfinder »
Zum Produktfinder »
Board to Board Steckverbinder: Der Vergleich
one27 | Zero.8 | Colibri | |
---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Passende Board to Board Steckverbindung für Ihren Anwendungsfall
Die wichtigsten Unterscheidungsmerkmale der SMT Leiterplatten Verbinder sind die Datenübertragungsraten und das Rastermaß. Je kleiner das Rastermaß und je höher die geforderte Verbindungsgeschwindigkeit, desto höher und komplizierter der Designaufwand des Boards. Generell stellt ein Board to Board Steckverbinder oder Wire to Board Steckverbinder eine Störung innerhalb der Übertragungsstrecke dar. Hier sollten Sie speziell auf Impedanz, Insertion Loss und Cross Talk achten. Je qualitativ hochwertiger ein Leiterplatten-Steckverbinder ist, umso geringer sind die Datenübertragungsstörungen.
ROBUST

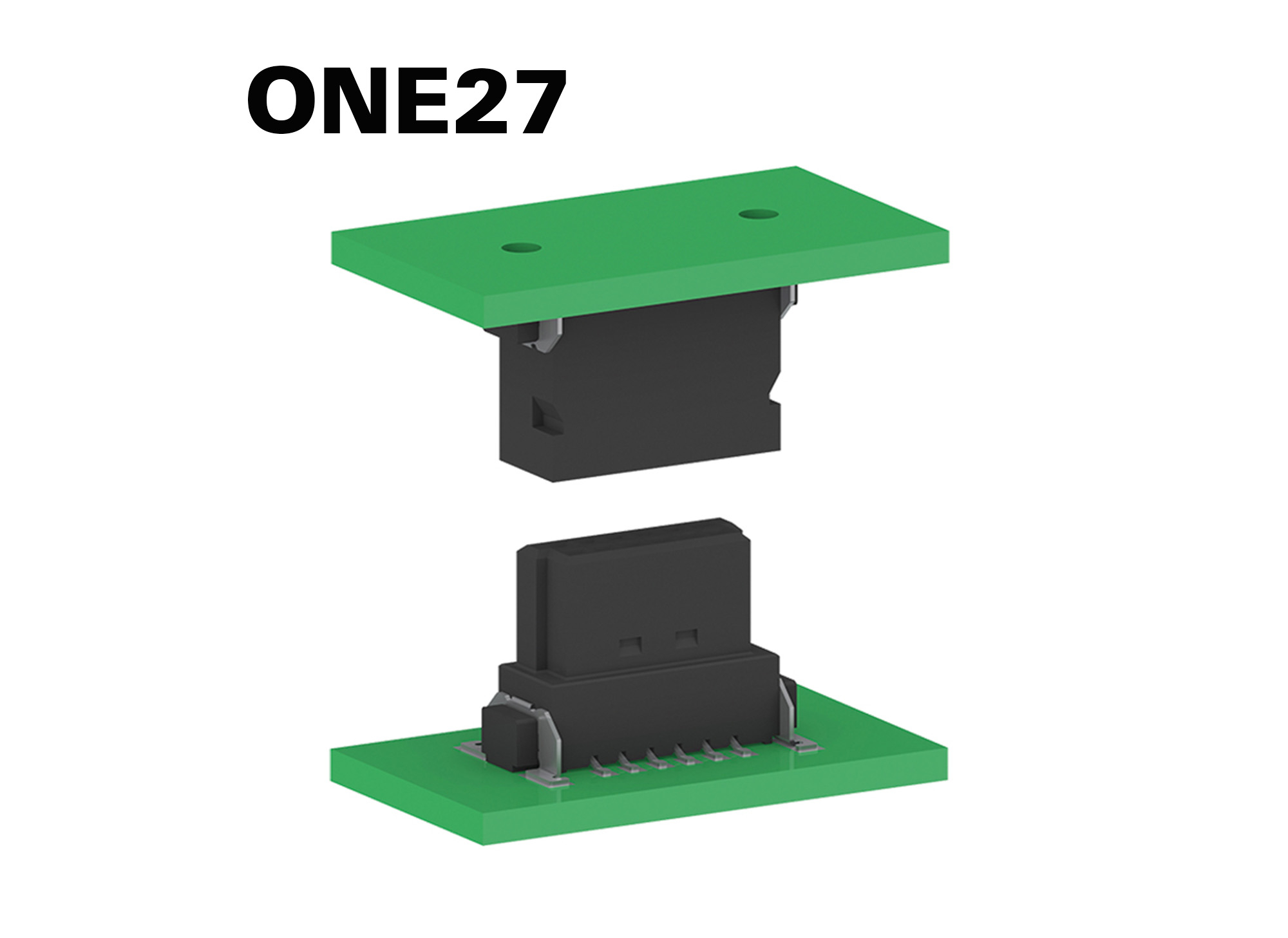

Unser robuster und seit langem bewährter One27-Steckverbinder erreicht Übertragungsgeschwindigkeiten von 3 Gbit/s. Mit einem Rastermaß von 1,27 mm ist er mit Polzahlen von 12 bis 80 Kontakten verfügbar. Dabei können Leiterplattenabstände von 8 bis 13,8 mm realisiert werden. Durch die Verwendung des One27 können Boards parallel, rechtwinklig, horizontal und als Wire to Board Anwendung miteinander verbunden werden.
Mehr Informationen zum One27 »
Unser robuster und seit langem bewährter One27-Steckverbinder erreicht Übertragungsgeschwindigkeiten von 3 Gbit/s. Mit einem Rastermaß von 1,27 mm ist er mit Polzahlen von 12 bis 80 Kontakten verfügbar. Dabei können Leiterplattenabstände von 8 bis 13,8 mm realisiert werden. Durch die Verwendung des One27 können Boards parallel, rechtwinklig, horizontal und als Wire to Board Anwendung miteinander verbunden werden.
Mehr Informationen zum One27 »
HIGH SPEED, PARALLEL

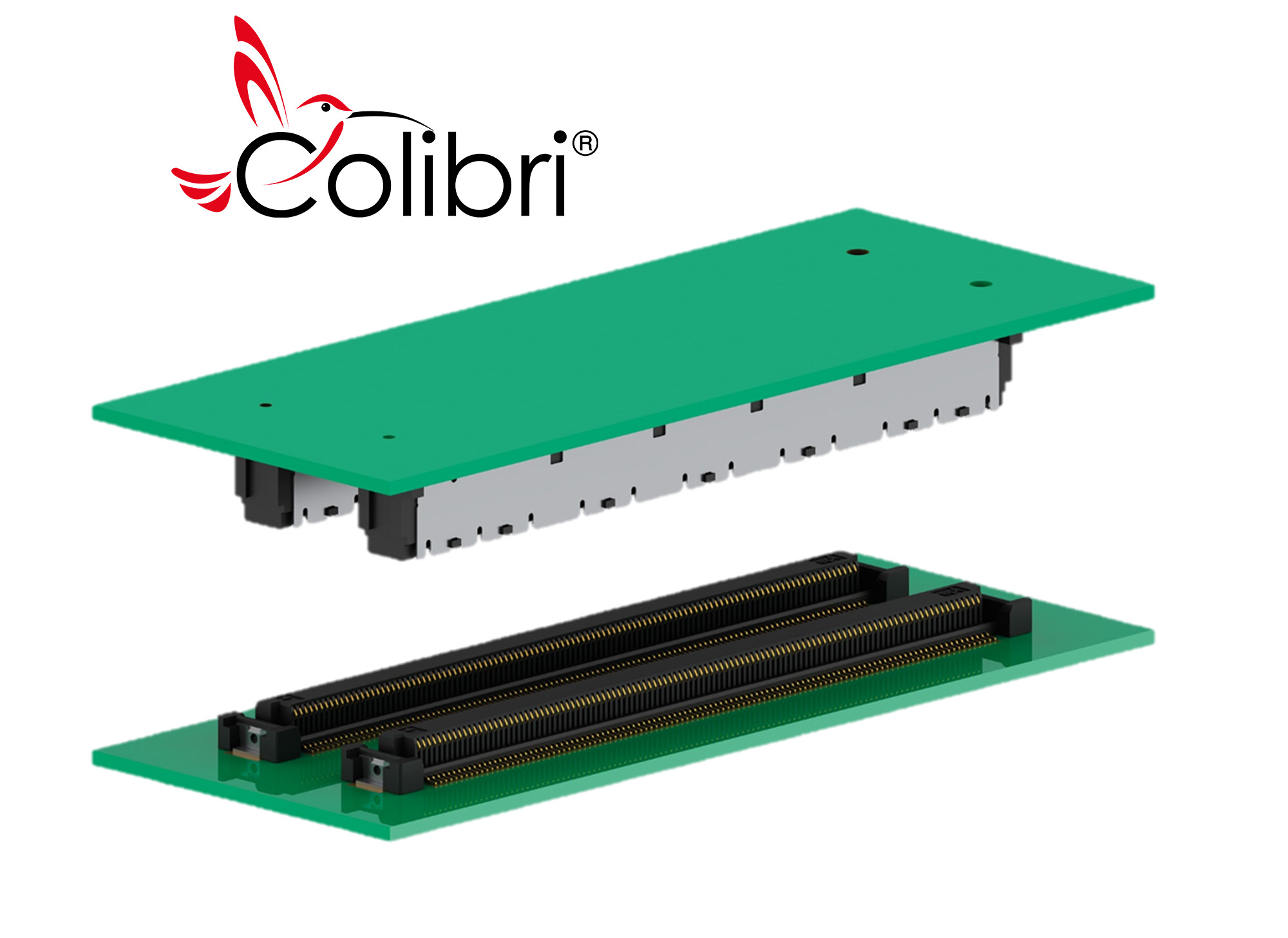

Unser ept Colibri Leiterplatten-Steckverbinder hat Datenübertragungsraten von wahlweise 10 Gbit/s und 16 Gbit/s. [SG1] Die Varianten des Board to Board Connector im Raster 0,5 mm haben Polzahlen von 40 bis 220 Kontakten. Es sind Boardabstände von 5 mm bis 8 mm möglich. Der Colibri weist exzellente Datenübertragunseigenschaften auf und Boards können parallel gestapelt [SG2] werden. Entwickelt wurde der ept Colibri PCB to PCB Connector für COM-Express-Anwendungen mit 220 und 440 Kontakten. Die Einsatzgebiete und Anwendungen für den Board to Board Steckverbinder hat sich inzwischen aber vervielfacht.
Mehr Informationen zum Colibri »
Unser ept Colibri Leiterplatten-Steckverbinder hat Datenübertragungsraten von wahlweise 10 Gbit/s und 16 Gbit/s. [SG1] Die Varianten des Board to Board Connector im Raster 0,5 mm haben Polzahlen von 40 bis 220 Kontakten. Es sind Boardabstände von 5 mm bis 8 mm möglich. Der Colibri weist exzellente Datenübertragunseigenschaften auf und Boards können parallel gestapelt [SG2] werden. Entwickelt wurde der ept Colibri PCB to PCB Connector für COM-Express-Anwendungen mit 220 und 440 Kontakten. Die Einsatzgebiete und Anwendungen für den Board to Board Steckverbinder hat sich inzwischen aber vervielfacht.
Mehr Informationen zum Colibri »
HIGH SPEED, ROBUST, PARALLEL ODER RECHTWINKLIG

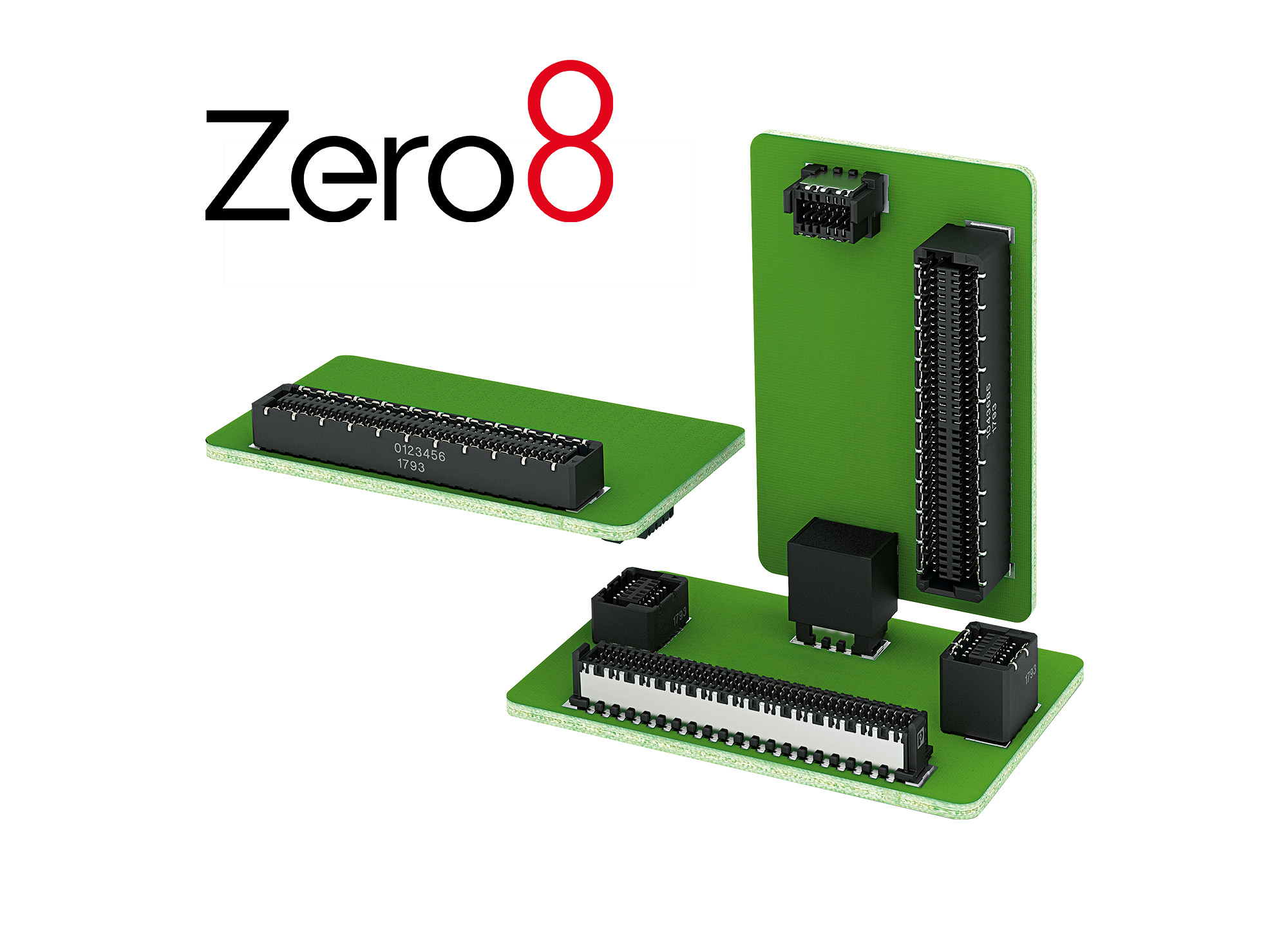

Unser ept Zero.8 Board to Board Connector hat Datenübertragungsraten bis zu 16+ Gbit/s.Mit einem Rastermaß von 0,8 mm, mit der ScaleX-Technologie reicht die Anzahl der Kontakte von 12 bis 80 Pole. Der PCB to PCB Connector ist geschirmt und ungeschirmt erhältlich. Es sind Boardabstände von 6 bis 21 mm möglich. Im Vergleich zum ept Colibri Leiterplatten-Steckverbinder kann der Board to Board Connector als paralleler Leiterplatten Verbinder oder auch als rechtwinkliger Leiterplatten Direktverbinder eingesetzt werden. Mit diesem Board to Board Connector wird die Wirtschaftlichkeit Ihres Designs enorm erhöht. Durch die hohe Variantenvielfalt sind Erweiterungen des PCB to PCB Connector in alle Richtungen möglich.
Mehr Informationen zum Zero8 »
Unser ept Zero.8 Board to Board Connector hat Datenübertragungsraten bis zu 16+ Gbit/s.Mit einem Rastermaß von 0,8 mm, mit der ScaleX-Technologie reicht die Anzahl der Kontakte von 12 bis 80 Pole. Der PCB to PCB Connector ist geschirmt und ungeschirmt erhältlich. Es sind Boardabstände von 6 bis 21 mm möglich. Im Vergleich zum ept Colibri Leiterplatten-Steckverbinder kann der Board to Board Connector als paralleler Leiterplatten Verbinder oder auch als rechtwinkliger Leiterplatten Direktverbinder eingesetzt werden. Mit diesem Board to Board Connector wird die Wirtschaftlichkeit Ihres Designs enorm erhöht. Durch die hohe Variantenvielfalt sind Erweiterungen des PCB to PCB Connector in alle Richtungen möglich.
Mehr Informationen zum Zero8 »
Leiterplatten verbinden - Tipps für Ihr Design
Schon relativ früh in der Entwicklungsphase, muss sich der Entwickler Gedanken zur passenden Leiterplatten-Direktverbindung machen. Wir haben für Sie die wichtigsten Fragen, die Sie vorab klären sollten, zusammengestellt:
- Ist eine Single-Board-Lösung ausreichend?
- Wie viele Signale werden vom Board to Board Connector benötigt?
- Wie viel Platz darf der Board to Board Verbinder auf der Leiterplatte einnehmen?
- Welche Übertragungsgeschwindigkeit muss der PCB to PCB Connector erreicht werden?
- Welche Anforderungen werden an Impedanz, Insertion Loss und Crosstalk gestellt?
- Was ist die maximale Baugruppengröße?
- Wie sollen die Boards miteinander verbunden werden?
- Wird ein parallel gestapelter Leiterplatten Verbinder benötigt?
- Muss der Board to Board Steckverbinder rechtwinklig aufgebracht werden?
- Oder besteht nur die Möglichkeit die Leiterplattenverbindung über eine Wire to Board Verbindung zu lösen?
- Welche Bauteile geben den Mindestabstand zwischen den Boards vor?
- Welche Erwartungen stellt man an die Elektromagnetische Verträglichkeit?
- Wie wichtig ist die Schocksicherheit und Vibrationssicherheit, vorwiegend bei mobilen Geräten?
- Wie wichtig ist die Hitzeableitung? Kann eine andere Anordnung der Bauteile mit Hilfe des passenden Board to Board Connectors die Wärmeableitung und das Wärmemanagement verbessern?
- Wie sind die atmosphärischen Bedingungen, unter denen das Endgerät läuft?
- Geben EMI / RFI Überlegungen und Bedenken eine Trennung zwischen Funktionen und HF-Abschirmung eines Teils der Schaltung vor?
- Ist damit zu rechnen, dass eine nach außen gerichtete E/A, eher vor Ort ersetzt werden muss?
Von Single-Board-Computer zum Industrie PC:
Mit dem passenden Board to Board Connector kein Problem
Im Zuge der Industrialisierung und Automatisierung steigen die Anforderungen an Systeme stetig. Oft kommen die beliebten Single-Board-Lösungen an ihre Grenzen und müssen erweitert werden. Eine einfache und zuverlässige Lösung, bieten Board-to-Board Steckverbinder.
Eine Board to Board Steckverbindung bieten maximale Flexibilität beim Verbinden und Trennen von Leiterplatten. Die Hauptaufgabe ist das Übertragen von Signalen und Strömen. Im Regelfall besteht ein Steckerpaar von Board-to-Board-Steckverbinder aus Messerleiste und Federleiste. Die hohe Qualität unserer ept Steckerverbinder kommt unter anderem von der idealen Abstimmung der beiden Steckverbinderhälften aufeinander. Das komplexe Wissen über Kontaktgeometrie, Kontaktmaterial und Kontaktbeschichtung, sowie die Geometrie und das Material des Isolierkörpers für optimale Luftstecken und Kriechstecken, machen ept Stecker zu Ihrem zuverlässigen Partner. Die automatisierte Verarbeitbarkeit aufgrund exzellenter Koplanarität ist selbstverständlich.
Wie bereits erwähnt, können Platinen durch den Einsatz von Steckverbinderpaaren leicht und mit maximaler Zuverlässigkeit miteinander verbunden werden. Dadurch eröffnet sich die Möglichkeit, das Motherboard mit Tochterkarten aufzustocken. Durch geschicktes Design können beliebig viele Platinen miteinander verbunden werden. Der limitierende Faktor ist das äußere Gehäuse. Leiterplatten können parallel gestapelt oder im 90° Winkel miteinander verbunden werden. Ebenso sind Wire-to-Board Lösungen möglich. Da die Packungsdichte und die Datenübertragungsraten stetig steigen, sind Mezzaninekarten eine ideale Möglichkeit bestehende Anwendungen günstig und flexibel zu erweitern. Durch die Verwendung von Board to Baord Steckverbinder können die Module leicht ausgetauscht werden. Die Wirtschaftlichkeit der Computer wird durch maximale Designflexibilität erhöht. So kann ein Baseboard mit Tochterkarten unterschiedlicher Funktionen bestückt werden.
Eine Board to Board Steckverbindung bieten maximale Flexibilität beim Verbinden und Trennen von Leiterplatten. Die Hauptaufgabe ist das Übertragen von Signalen und Strömen. Im Regelfall besteht ein Steckerpaar von Board-to-Board-Steckverbinder aus Messerleiste und Federleiste. Die hohe Qualität unserer ept Steckerverbinder kommt unter anderem von der idealen Abstimmung der beiden Steckverbinderhälften aufeinander. Das komplexe Wissen über Kontaktgeometrie, Kontaktmaterial und Kontaktbeschichtung, sowie die Geometrie und das Material des Isolierkörpers für optimale Luftstecken und Kriechstecken, machen ept Stecker zu Ihrem zuverlässigen Partner. Die automatisierte Verarbeitbarkeit aufgrund exzellenter Koplanarität ist selbstverständlich.
Wie bereits erwähnt, können Platinen durch den Einsatz von Steckverbinderpaaren leicht und mit maximaler Zuverlässigkeit miteinander verbunden werden. Dadurch eröffnet sich die Möglichkeit, das Motherboard mit Tochterkarten aufzustocken. Durch geschicktes Design können beliebig viele Platinen miteinander verbunden werden. Der limitierende Faktor ist das äußere Gehäuse. Leiterplatten können parallel gestapelt oder im 90° Winkel miteinander verbunden werden. Ebenso sind Wire-to-Board Lösungen möglich. Da die Packungsdichte und die Datenübertragungsraten stetig steigen, sind Mezzaninekarten eine ideale Möglichkeit bestehende Anwendungen günstig und flexibel zu erweitern. Durch die Verwendung von Board to Baord Steckverbinder können die Module leicht ausgetauscht werden. Die Wirtschaftlichkeit der Computer wird durch maximale Designflexibilität erhöht. So kann ein Baseboard mit Tochterkarten unterschiedlicher Funktionen bestückt werden.
