Kompakte und robuste Leiterplattenverbindungen in SMT

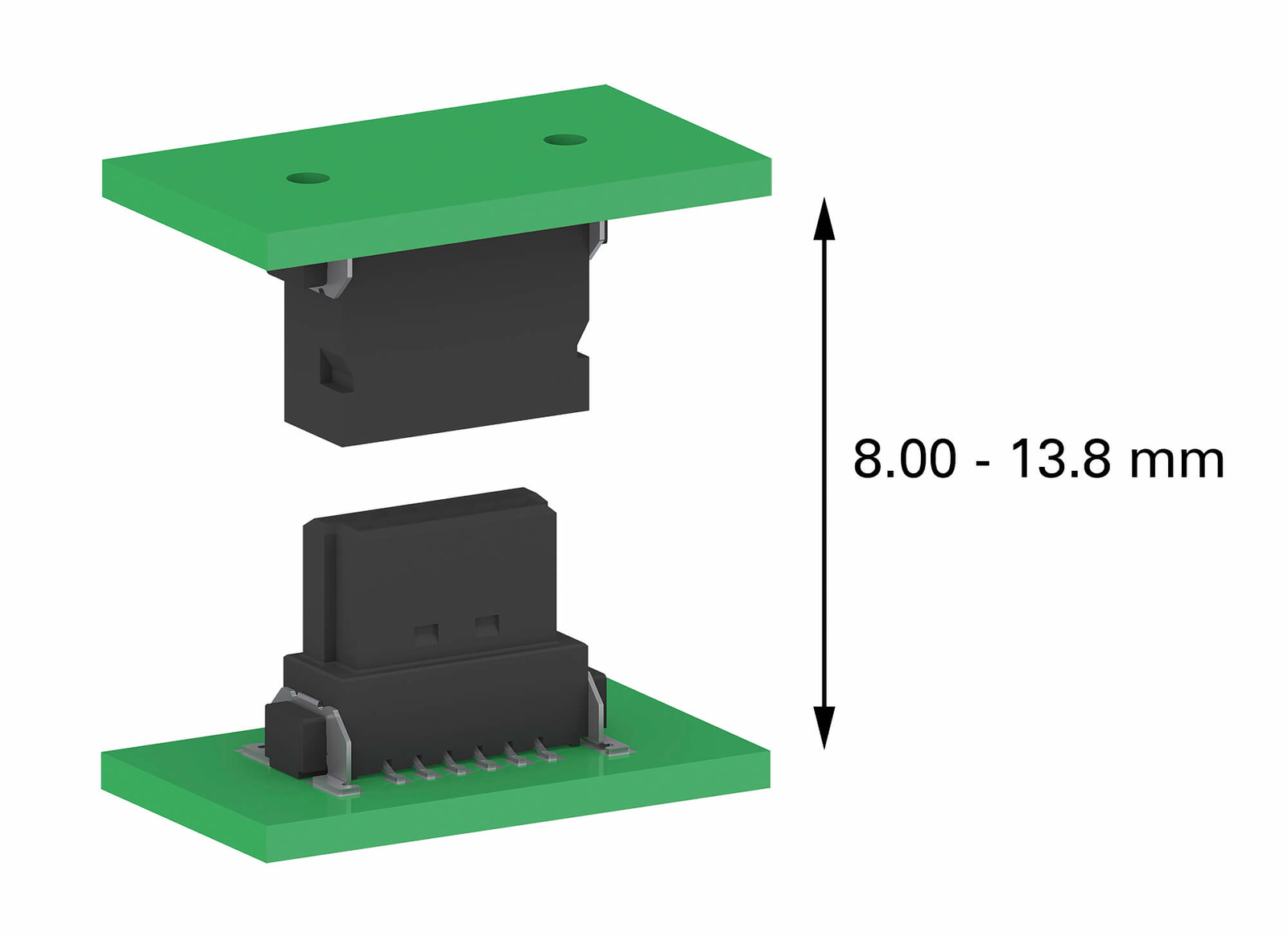

Mit One27 Steckverbindern von ept sind Leiterplattenabstände von 8.00 bis 13.8 mm realisierbar.
One27 Anwendung

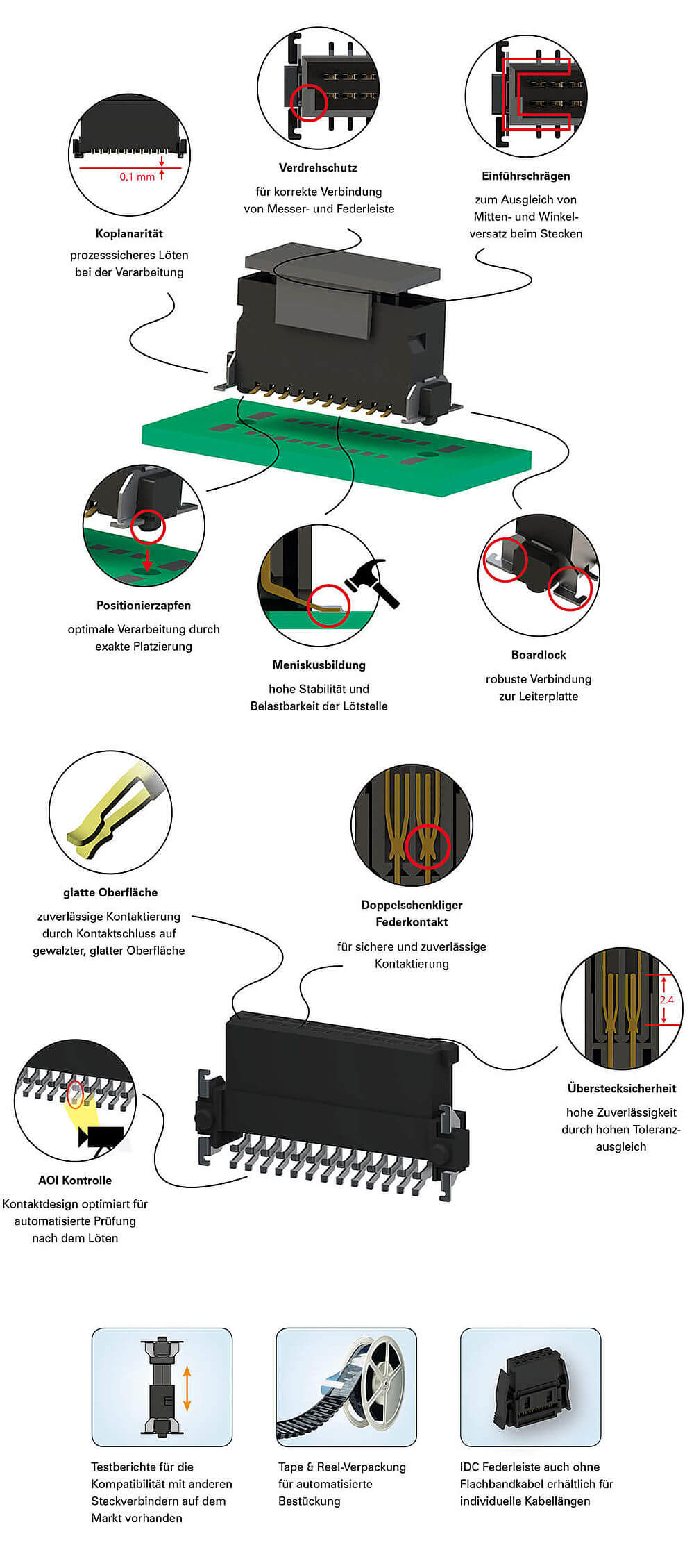

Features

  • 12 bis 80 Kontakte
  • 1.4 A Stromtragfähigkeit
  • 500 Steckzyklen
  • Höchste Kontaktsicherheit
  • Getestete Kompatibilität mit anderen Anbietern
  • IDC Federleiste einzeln oder mit Kabel konfektioniert erhältlich
  • Verpackt in Tape & Reel

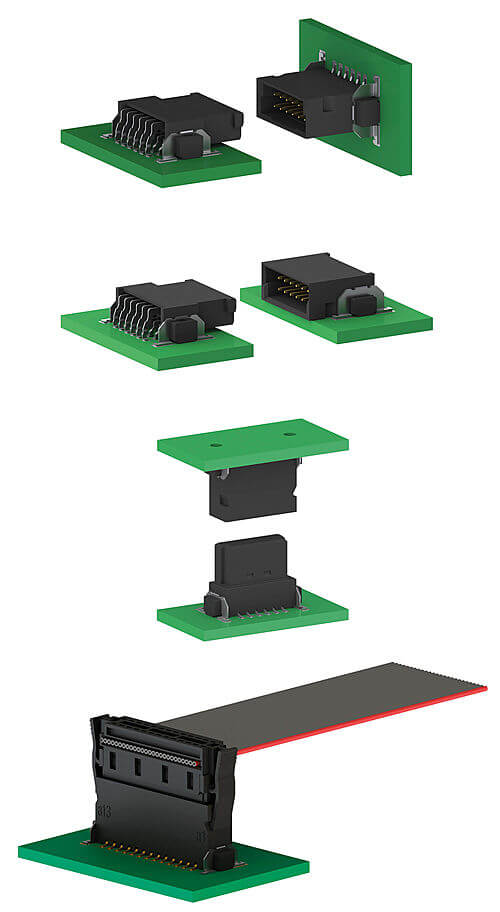

Anwendungen

  • Board-to-Board (Mezzanin) von 8 mm bis 13.8 mm
  • Parallele und rechtwinklige Verbindung
  • IDC-Anbindung mit Flachbandkabel

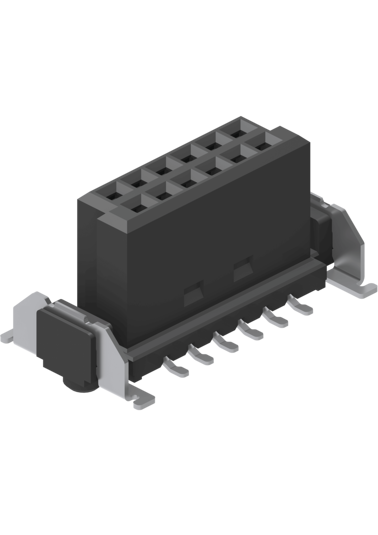

Federleiste gerade

One27 Federleiste mid-profile Art.Nr. 404-53012-51

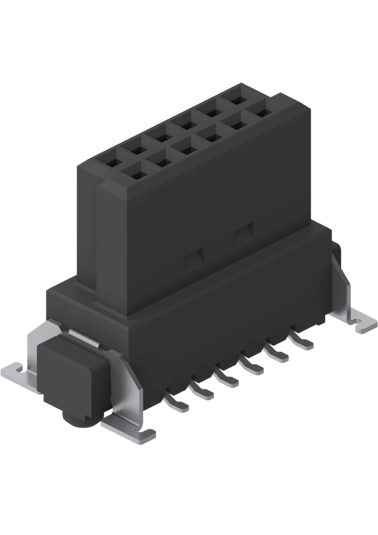

One27 Federleiste gerade H9 05 Foto
Polzahl 12, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53012-51 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53016-51

One27 Federleiste gerade H9 05 Foto
Polzahl 16, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53016-51 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53020-51

One27 Federleiste gerade H9 05 Foto
Polzahl 20, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53020-51 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53026-51

One27 Federleiste gerade H9 05 Foto
Polzahl 26, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53026-51 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53032-51

One27 Federleiste gerade H9 05 Foto
Polzahl 32, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53032-51 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53040-51

One27 Federleiste gerade H9 05 Foto
Polzahl 40, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53040-51 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53050-51

One27 Federleiste gerade H9 05 Foto
Polzahl 50, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53050-51 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53068-51

One27 Federleiste gerade H9 05 Foto
Polzahl 68, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53068-51 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste mid-profile Art.Nr. 404-53080-51

One27 Federleiste gerade H9 05 Foto
Polzahl 80, Bauhöhe, ungesteckt: 9.05 mm, kombinierbar zu Leiterplattenabstand 10.8 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste mid-profile Art.Nr. 404-53080-51 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand10.8 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52012-51

One27 Federleiste gerade H6 25 Foto
Polzahl 12, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52012-51 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52016-51

One27 Federleiste gerade H6 25 Foto
Polzahl 16, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52016-51 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52020-51

One27 Federleiste gerade H6 25 Foto
Polzahl 20, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52020-51 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52026-51

One27 Federleiste gerade H6 25 Foto
Polzahl 26, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52026-51 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52032-51

One27 Federleiste gerade H6 25 Foto
Polzahl 32, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52032-51 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52040-51

One27 Federleiste gerade H6 25 Foto
Polzahl 40, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52040-51 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52050-51

One27 Federleiste gerade H6 25 Foto
Polzahl 50, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52050-51 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52068-51

One27 Federleiste gerade H6 25 Foto
Polzahl 68, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52068-51 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste low-profile Art.Nr. 404-52080-51

One27 Federleiste gerade H6 25 Foto
Polzahl 80, Bauhöhe, ungesteckt: 6.25 mm, kombinierbar zu Leiterplattenabstand 8.0 - 11.0 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
Rugged
One27 Federleiste low-profile Art.Nr. 404-52080-51 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 11.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Messerleiste gerade

One27 Messerleiste mid-profile Art.Nr. 403-53012-51

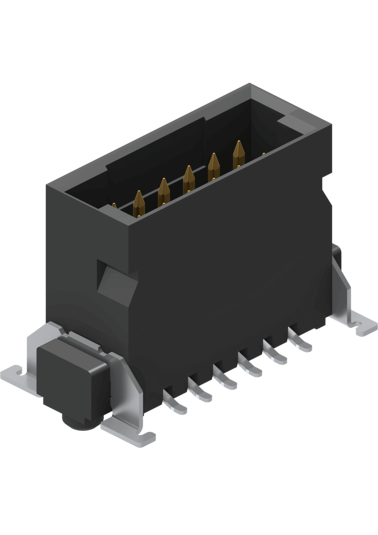

One27 Messerleiste gerade H3 25 Foto
Polzahl 12, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53012-51 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53016-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 16, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53016-51 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53020-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 20, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53020-51 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53026-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 26, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53026-51 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53032-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 32, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53032-51 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53040-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 40, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53040-51 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53050-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 50, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53050-51 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53068-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 68, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53068-51 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste mid-profile Art.Nr. 403-53080-51

One27 Messerleiste gerade H3 25 Foto
Polzahl 80, Bauhöhe, ungesteckt: 3.25 mm, kombinierbar zu Leiterplattenabstand 9.5 - 13.8 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste mid-profile Art.Nr. 403-53080-51 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand9.5 mm - 13.8 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52012-51

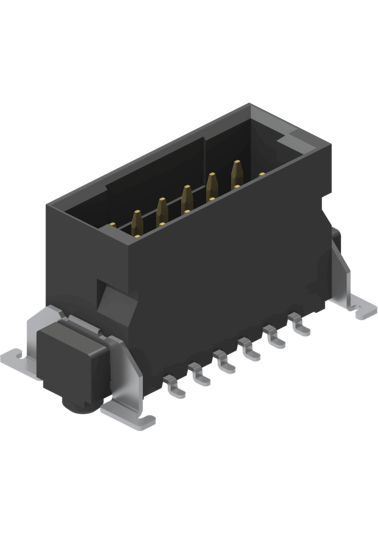

One27 Messerleiste gerade H1 75 Foto
Polzahl 12, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52012-51 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52016-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 16, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52016-51 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52020-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 20, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52020-51 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52026-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 26, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52026-51 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52032-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 32, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52032-51 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52040-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 40, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52040-51 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52050-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 50, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52050-51 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52068-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 68, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52068-51 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste low-profile Art.Nr. 403-52080-51

One27 Messerleiste gerade H1 75 Foto
Polzahl 80, Bauhöhe, ungesteckt: 1.75 mm, kombinierbar zu Leiterplattenabstand 8.0 - 12.3 mm, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Parallel
Rechtwinklig
SMT
Cable-to-Board
High Density
Rugged
One27 Messerleiste low-profile Art.Nr. 403-52080-51 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand8.0 mm - 12.3 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Federleiste gewinkelt

One27 Federleiste gewinkelt Art.Nr. 404-51012-51

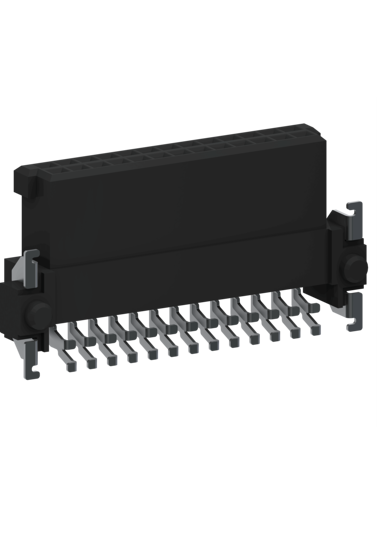

One27 Federleiste right angle Foto
Polzahl 12, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51012-51 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51016-51

One27 Federleiste right angle Foto
Polzahl 16, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51016-51 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51020-51

One27 Federleiste right angle Foto
Polzahl 20, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51020-51 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51026-51

One27 Federleiste right angle Foto
Polzahl 26, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51026-51 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51032-51

One27 Federleiste right angle Foto
Polzahl 32, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51032-51 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51040-51

One27 Federleiste right angle Foto
Polzahl 40, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51040-51 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51050-51

One27 Federleiste right angle Foto
Polzahl 50, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51050-51 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51068-51

One27 Federleiste right angle Foto
Polzahl 68, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51068-51 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste gewinkelt Art.Nr. 404-51080-51

One27 Federleiste right angle Foto
Polzahl 80, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Federleiste gewinkelt Art.Nr. 404-51080-51 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Messerleiste gewinkelt

One27 Messerleiste gewinkelt Art.Nr. 403-51016-51

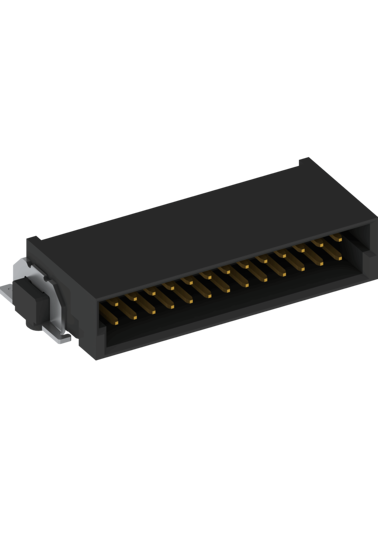

One27 Messerleiste right angle Foto
Polzahl 16, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51016-51 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51020-51

One27 Messerleiste right angle Foto
Polzahl 20, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51020-51 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51026-51

One27 Messerleiste right angle Foto
Polzahl 26, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51026-51 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51032-51

One27 Messerleiste right angle Foto
Polzahl 32, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51032-51 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51040-51

One27 Messerleiste right angle Foto
Polzahl 40, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51040-51 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51050-51

One27 Messerleiste right angle Foto
Polzahl 50, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51050-51 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51068-51

One27 Messerleiste right angle Foto
Polzahl 68, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51068-51 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51080-51

One27 Messerleiste right angle Foto
Polzahl 80, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51080-51 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Messerleiste gewinkelt Art.Nr. 403-51012-51

One27 Messerleiste right angle Foto
Polzahl 12, 90° abgewinkelt, Anschlusstechnik SMT, Raster 1.27 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
Rugged
One27 Messerleiste gewinkelt Art.Nr. 403-51012-51 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über NiP über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.4 A bei 20°C (50-polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
Federleiste IDC

One27 Federleiste IDC Art.Nr. 404-59012-61

One27 Federleiste IDC Neu Foto
Polzahl 12, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59012-61 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59016-61

One27 Federleiste IDC Neu Foto
Polzahl 16, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59016-61 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59020-61

One27 Federleiste IDC Neu Foto
Polzahl 20, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59020-61 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59026-61

One27 Federleiste IDC Neu Foto
Polzahl 26, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59026-61 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59032-61

One27 Federleiste IDC Neu Foto
Polzahl 32, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59032-61 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59040-61

One27 Federleiste IDC Neu Foto
Polzahl 40, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59040-61 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59050-61

One27 Federleiste IDC Neu Foto
Polzahl 50, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59050-61 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59068-61

One27 Federleiste IDC Neu Foto
Polzahl 68, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59068-61 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Federleiste IDC Art.Nr. 404-59080-61

One27 Federleiste IDC Neu Foto
Polzahl 80, für IDC-Anbindung mit Flachbandkabel AWG 30/7, Raster Flachbandkabel 0.635 mm, Raster Stecker 1.27 mm, Performance level 1, Die Federleiste IDC ist zur Verwendung für eine Kabelkonfektion vorgesehen. Zu beachten sind die Verarbeitungshinweise.
Cable-to-Board
High Density
Rugged
One27 Federleiste IDC Art.Nr. 404-59080-61 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikIDC
Betriebstemperatur-55°C bis + 125°C (abhängig vom verwendeten Kabeltyp)

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Durchgangswiderstand
IEC 60512-2-1
≤ 25 mΩ Feder --> Messer
≤ 10 mΩ IDC --> Kabel
Luft- und Kriechstreckemin. 0.4 mm
Isolationswiderstand
IEC 60512-3-1
≥ 10 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
One27 Kabelkonfektion Standard

One27 Kabelkonfektion 12 Pins 100 mm Variante 120 Art.Nr. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
12 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 12 Pins 100 mm Variante 120 Art.Nr. 404-6112-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte12
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 16 Pins 100 mm Variante 120 Art.Nr. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
16 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 16 Pins 100 mm Variante 120 Art.Nr. 404-6116-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte16
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 20 Pins 100 mm Variante 120 Art.Nr. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
20 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 20 Pins 100 mm Variante 120 Art.Nr. 404-6120-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte20
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 26 Pins 100 mm Variante 120 Art.Nr. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
26 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 26 Pins 100 mm Variante 120 Art.Nr. 404-6126-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte26
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 32 Pins 100 mm Variante 120 Art.Nr. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
32 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 32 Pins 100 mm Variante 120 Art.Nr. 404-6132-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte32
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 40 Pins 100 mm Variante 120 Art.Nr. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
40 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 40 Pins 100 mm Variante 120 Art.Nr. 404-6140-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte40
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 50 Pins 100 mm Variante 120 Art.Nr. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
50 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 50 Pins 100 mm Variante 120 Art.Nr. 404-6150-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte50
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 68 Pins 100 mm Variante 120 Art.Nr. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
68 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 68 Pins 100 mm Variante 120 Art.Nr. 404-6168-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte68
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion 80 Pins 100 mm Variante 120 Art.Nr. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
80 Pins, Kabellänge 100 mm, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion 80 Pins 100 mm Variante 120 Art.Nr. 404-6180-100-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS
One27 Kabelkonfektion individuell

One27 Kabelkonfektion Variante 100 Art.Nr. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 100 Art.Nr. 404-61NN-LLL-100-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 120 Art.Nr. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 120 Art.Nr. 404-61NN-LLL-120-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 130 Art.Nr. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 130 Art.Nr. 404-61NN-LLL-130-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 400 Art.Nr. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 400 Art.Nr. 404-61NN-LLL-400-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 420 Art.Nr. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 420 Art.Nr. 404-61NN-LLL-420-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 110 Art.Nr. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 110 Art.Nr. 404-61NN-LLL-110-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 140 Art.Nr. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 140 Art.Nr. 404-61NN-LLL-140-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

One27 Kabelkonfektion Variante 440 Art.Nr. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440
Polzahlen 12 bis 80, Kabellänge von 30 bis 999 mm frei wählbar, AWG 30/7 Raster Flachbandkabel 0.635 mm, Konfektion in Schneidklemmtechnik (IDC), Kabeltyp PVC: -30°C bis +105°C (in Ruhe), farbige Ader auf a1
Cable-to-Board
High Density
One27 Kabelkonfektion Variante 440 Art.Nr. 404-61NN-LLL-440-1 - Technische Daten

Grundlagen

Anzahl Kontakte12 - 80
AnschlusstechnikIDC
Betriebstemperatur-30°C bis + 105°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
175
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über PdNi über Ni

Mechanisch

Rastermaß1.27 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≥ 0.1 N
Lebensdauer
IEC 60512-9-1
Gütestufe 1: 500 Steckzyklen

Elektrisch

Betriebsstrom1.2 A bei 25°C
Luft- und Kriechstreckemin. 0.4 mm

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
powered by netCOMPONENTS

Highlights der One27 SMT-Steckverbinder

Was können die One27 Stecker von ept? Welche Möglichkeiten der Leiterplattenverbindung und welche Anschlusstechniken bieten Sie? Wieso sind One27 Steckverbinder besonders robust und einfach zu verarbeiten?

Diese und viele weitere Fragen beantwortet dieser Animationsfilm anschaulich. Schauen Sie gleich hier rein! (oder auf Youtube)!

Features der 1.27 mm SMT-Steckverbinder für Board-to-Board Anwendungen

Die Baureihe One27® bietet hochflexible und gleichzeitig zuverlässige Steckverbinder für eine Vielzahl von Board-to-Board-Anwendungen. Die Produktfamilie basiert auf einem Raster von 1.27 mm, bietet verschiedene gerade und gewinkelte Bauformen sowie Verbindungen mit Flachbandkabel, und ist in unterschiedlichen Polzahlen von 12 bis 80 Kontakten verfügbar. Dabei sind die Steckverbinder mit erhältlichen Produkten dieser Bauart steckkompatibel und erbringen in Tests optimale Ergebnisse.
One27 Messerleiste

Details im Überblick

Verdrehschutz

für korrekte Verbindung von Messer- und Federleiste

Einführschrägen

zum Ausgleich von Mitten- und Winkelversatz beim Stecken

Boardlock

robuste Verbindung zur Leiterplatte

Positionierzapfen

optimale Verarbeitung durch exakte Platzierung

Koplanarität

prozesssicheres Löten bei der Verarbeitung

Meniskusbildung

hohe Stabilität und Belastbarkeit der Lötstelle

One27 Federleiste

Details im Überblick

Doppelschenkliger Federkontakt

für sichere und zuverlässige Kontaktierung

Glatte Oberfläche

zuverlässige Kontaktierung durch Kontaktschluss auf gewalzter, glatter Oberfläche

Überstecksicherheit

hohe Zuverlässigkeit durch hohen Toleranzausgleich

Flexible Leiterplattenabstände Board-to-Board

Mit One27 Steckverbindern von ept sind Leiterplattenabstände von 8.00 bis 13.8 mm realisierbar.
Die hohe Überstecksicherheit der One27-Steckverbinder ermöglicht, dass Messer- und Federleiste in einem Bereich von 1.5 mm variabel gesteckt werden können. Durch Kombination der verschiedenen Bauhöhen können somit sowohl geringe, wie auch höhere Leiterplattenabstände erzeugt werden.

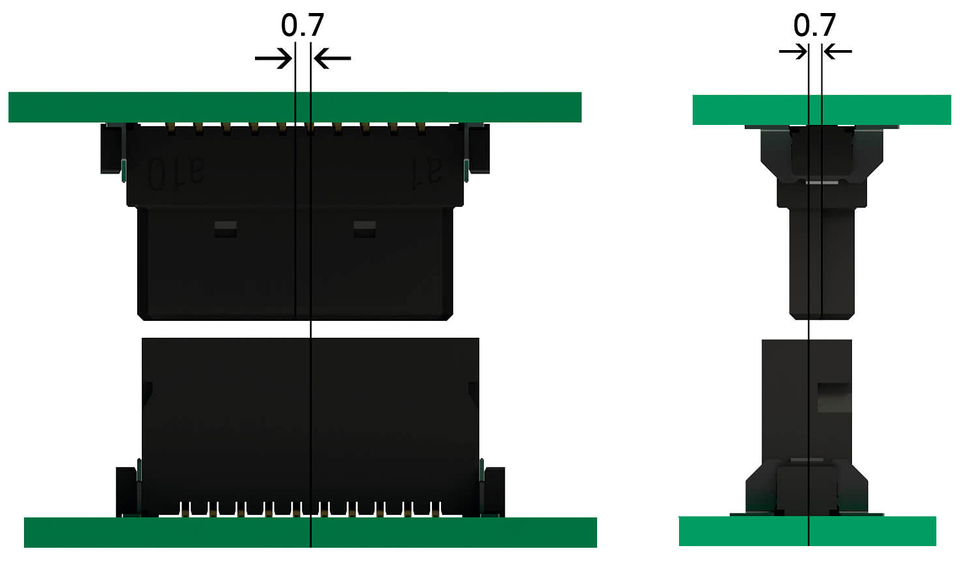

ept One27 Mittenversatz
Mittenversatz bei One27-Steckverbindern
Erlaubte Versatztoleranzen

Die One27 SMT-Steckverbinder tolerieren beim Stecken einen Versatz von 0.7 mm in Längs- und Querachse.

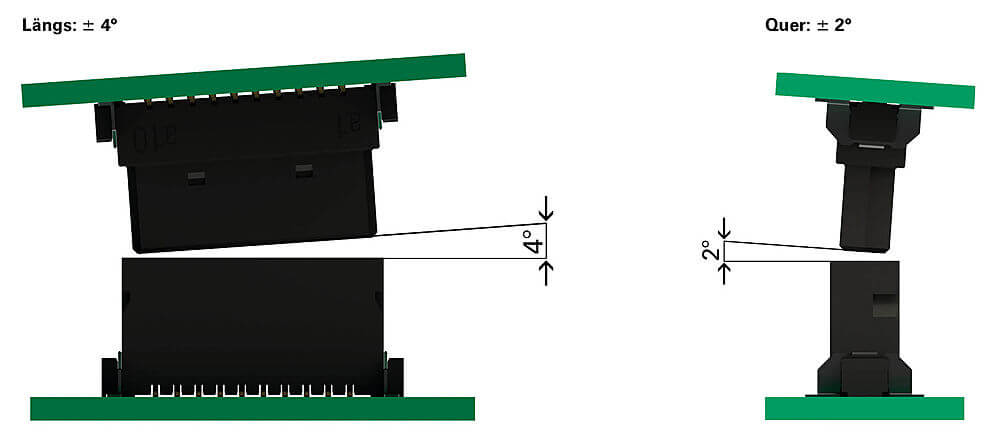

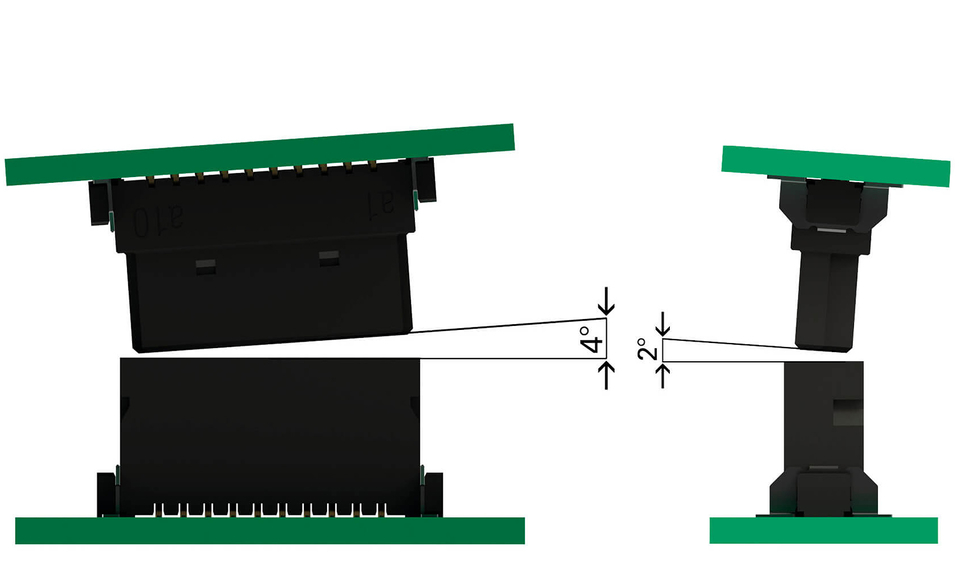

ept One27 Winkelversatz
Winkelversatz bei One27-Steckverbindern
Erlaubte Winkelneigungstoleranzen

Beim Stecken der One27-Leiterplattensteckverbinder kann die Federleiste bis zu 4° schräg in der Längsachse und 2° schräg in der Querachse in die Messerleiste eingeführt werden.
Testberichte für die Kompatibilität mit anderen Steckverbindern auf dem Markt vorhanden.
Tape & Reel-Verpackung für automatisierte Bestückung
IDC Federleiste auch ohne Flachbandkabel erhältlich für individuelle Kabellängen

One27 SMT-Leiterplattensteckverbinder im Raster 1.27 mm

Produktmanager ept Anwendungen One27
"Möglichst vielfältige Anschlussarten und Steckvarianten innerhalb einer Steckverbinder-Produktfamilie bieten und das bei kleinem Rastermaß und größtmöglicher Robustheit? Dieser Herausforderung wollten wir uns stellen!

Unsere One27 SMT-Leiterplattensteckverbinder im Raster 1.27 mm leisten nun genau das und noch viel mehr: sie sind prädestiniert für eine Vielzahl von Mezzanine-, Board-to-Board- und Board-to-Cable-Anwendungen in SMT, dabei äußerst robust und leicht zu verarbeiten und noch dazu nachweisbar kompatibel mit bereits gängigen SMT-Steckverbindern des Rasters 1.27 mm am Markt. Mit einer Auswahl von drei verschiedenen Bauformen für jeweils Messer- und Federleiste sowie einer hohen Überstecksicherheit, kann quasi jeder Leiterplattenabstand von 8 bis 13.8 mm und jede Leiterplattenanordnung realisiert werden. Zusätzlich bieten wir die One27 IDC-Federleiste nicht nur einzeln, sondern auch mit einer individuell gestaltbaren Kabelkonfektion an. Da ist wirklich für jeden Bedarf etwas dabei! Optimale Verarbeitbarkeit der SMT-Leiterplattensteckverbinder garantieren wir durch eine Koplanaritätstoleranz von nur 0.1 mm und einem sagenhaften Fangbereich von ± 0.7 mm bzw. ± 4° längs und ± 2° quer. Probieren Sie die One27-Steckverbinder am besten selbst aus und bestellen Sie gleich Ihre kostenlosen Muster!"
Erika Rohrmoser, Produktmanagerin ept GmbH

FAQ: Fragen und Antworten zu One27 SMT-Leiterplattensteckverbindern

Wie können One27 SMT-Leiterplatten-Steckverbinder verarbeitet werden?Auf welche Arten können Leiterplatten mit den One27 SMT-Steckverbindern miteinander verbunden werden?Welche Leiterplattenabstände können mit den One27-Steckverbindern realisiert werden?Warum ist der Kontakt zwischen Messer- und Federleiste bei den One27-Steckverbindern besonders zuverlässig?Sind One27 SMT-Leiterplatten-Steckverbinder von ept mit anderen Steckverbindern auf dem Markt kompatibel?Für welche Anwendungen werden One27 Leiterplattensteckverbinder eingesetzt?Welche Ströme können mit den One27-Steckverbindern übertragen werden?Welchen Versatz tolerieren One27 Leiterplattensteckverbinder beim Stecken?Ist die One27 IDC-Federleiste auch ohne Flachbandkabel erhältlich?Bietet ept die One27 IDC-Federleiste auch fertig mit Kabel konfektioniert an?Kann die Kontrolle der Verlötung der One27 SMT-Steckverbinder auf der Leiterplatte durch automatische optische Inspektion (AOI) erfolgen?Werden die One27 SMT-Steckverbinder auch in Tape & Reel-Verpackung geliefert?Sind One27-Leiterplattensteckverbinder UL recognized components?Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?
Wie können One27 SMT-Leiterplatten-Steckverbinder verarbeitet werden?

Das One27-Steckverbindersystem wird per Surface Mount Technology (SMT) verarbeitet und somit direkt auf Leiterplatten verlötet. Ausgeliefert werden die Steckverbinder regulär in Tape and Reel-Verpackung, was die vollautomatische Verarbeitung per Pick-and-Place ermöglicht. Positionierzapfen an der Unterseite der One27-Stecker garantieren dabei eine exakte Positionierung auf der Leiterplatte. ept sichert außerdem eine Koplanarität der Kontakte von max. 0.1 mm zu, um prozesssicheres Löten bei der Verarbeitung zu gewährleisten.

Auf welche Arten können Leiterplatten mit den One27 SMT-Steckverbindern miteinander verbunden werden?

Die unterschiedlichen Bauformen der One27-Steckverbinderfamilie ermöglichen die Verbindung von Leiterplatten in paralleler, horizontaler oder rechtwinkliger Anordnung sowie den Anschluss von Flachbandkabeln auf die Leiterplatte.

Welche Leiterplattenabstände können mit den One27-Steckverbindern realisiert werden?

Mit den One27-Leiterplattensteckverbindern kann ein minimaler Leiterplattenabstand von 8.00 mm und ein maximaler Leiterplattenabstand von 13.8 mm realisiert werden. Dies wird zum einen durch die hohe Überstecksicherheit von 1.5 mm ermöglicht. Messer- und Federleiste können damit bis zu 1.5 mm auseinandergezogen werden und garantieren weiterhin eine optimale und zuverlässige Kontaktierung. Zum anderen können die Bauhöhen One27 low-profile und One27 mid-profile in vier Variationen miteinander kombiniert werden, um unterschiedliche Leiterplattenabstände zu erzeugen.

One27 Ueberstecksicherheit.png
Warum ist der Kontakt zwischen Messer- und Federleiste bei den One27-Steckverbindern besonders zuverlässig?

Die Kontaktierung erfolgt bei den One27-Steckverbindern über einen doppelschenkligen Federkontakt, der den Kontaktstift der Messerleiste umschließt. Auch bei Steckversatz ist somit die zuverlässige Kontaktierung auf mindestens einer Seite des Kontaktstiftes gewährleistet. Zudem erfolgt die Kontaktierung über die glatte, gewalzte Fläche des Federkontaktes. Abrieb der Kontaktfläche und Spanbildung beim Stecken der One27-Stecker sind somit ausgeschlossen.

One27 Federkontakt.png
Sind One27 SMT-Leiterplatten-Steckverbinder von ept mit anderen Steckverbindern auf dem Markt kompatibel?

Das One27-Steckverbindersystem ist mit den Steckverbindern anderer Hersteller uneingeschränkt kompatibel. Die Kompatibilität der One27-Steckverbinder wird in Testberichten bestätigt, die Sie unter sales@ept.de anfordern können.

Für welche Anwendungen werden One27 Leiterplattensteckverbinder eingesetzt?

One27 SMT-Stecker eignen sich für alle Anwendungen, bei denen Leiterplatten bei geringem Platzbedarf jedoch robust verbunden werden sollen. Durch die verschiedenen erhältlichen Ausrichtungen, Bauhöhen und Anschlusstechniken der One27 Steckverbinder bleiben Sie dabei ganz flexibel in der Anordnung der zu verbindenden Leiterplatten sowie in der Anschlussart. Ob parallel gestapelt in unterschiedlichen Abständen, horizontal nebeneinander, im rechten Winkel oder per Flachbandkabel – wie sie die Leiterplatten miteinander verbinden bleibt ganz Ihnen überlassen.

Welche Ströme können mit den One27-Steckverbindern übertragen werden?

Ein 50-poliger One27-Steckverbinder überträgt bis zu 1.4 A bei 20° C Umgebungstemperatur. Für genaue Angaben fordern Sie bitte unsere Testberichte unter sales@ept.de an.

Welchen Versatz tolerieren One27 Leiterplattensteckverbinder beim Stecken?

Die One27-Steckverbinder verfügen über eine hohe Versatztoleranz. So ist beim Stecken von Messer- und Federleiste ein Mittenversatz von 0.7 mm in Längs- und Querachse erlaubt. Die Winkelneigungstoleranz liegt bei 4° längs sowie 2° quer.

Ist die One27 IDC-Federleiste auch ohne Flachbandkabel erhältlich?

Ja, ept bietet die IDC-Federleiste der One27-Produktfamilie auch ohne Kabel an. Sie können somit die Kabelkonfektion selbst vornehmen und die Kabellänge individuell entscheiden. Beachten Sie hierzu bitte die Verarbeitungshinweise.
ept bietet Ihnen jedoch auch die individuelle Kabelkonfektion der One27 IDC-Federleiste, zugeschnitten auf Ihre Bedürfnisse.

Bietet ept die One27 IDC-Federleiste auch fertig mit Kabel konfektioniert an?

Ja, ept bietet die One27 IDC-Federleiste in Schneidklemmtechnik mit Kabelkonfektion an. Sie können die Ausrichtung der Steckverbinder, deren Polzahl sowie die Kabellänge frei wählen. Außerdem haben Sie die Wahl zwischen drei verschiedenen Kabeltypen.

Kann die Kontrolle der Verlötung der One27 SMT-Steckverbinder auf der Leiterplatte durch automatische optische Inspektion (AOI) erfolgen?

Ja, das Kontaktdesign der One27-Stecker ist optimiert für eine automatische optische Prüfung nach dem Löten. Die Kontakte der gewinkelten One27-Leiterplattensteckverbinder sind versetzt angeordnet, so dass die automatische optische Inspektion von einer Seite durchgeführt werden kann.

Werden die One27 SMT-Steckverbinder auch in Tape & Reel-Verpackung geliefert?

Ja, One27 SMT-Steckverbinder werden regulär in Tape and Reel-Verpackung ausgeliefert, was die vollautomatische Verarbeitung per Pick-and-Place ermöglicht. Gerne können Sie auch andere Verpackungsarten bei uns anfragen. Die One27 IDC-Federleiste wird generell in Tray-Verpackung ausgeliefert.

Sind One27-Leiterplattensteckverbinder UL recognized components?

Ja, One27 Steckverbinder von ept sind UL recognized components in USA und Kanada.

Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?

RoHS (Restriction of the use of certain Hazardous Substances) ist die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wir bestätigen, dass One27-Steckverbinder von ept laut RoHS-Bestätigung RoHS 2011/65/EU konform sind. Nähere Informationen finden Sie unter RoHS & REACH.

Erfahrungsberichte

Wir respektieren den Wunsch unserer Kunden nach Diskretion und nennen daher im Folgenden keine Quellen.
Wir garantieren jedoch uneingeschränkt die Echtheit dieser Aussagen.

Die kurzen Lieferzeiten der One27-Leiterplattensteckverbinder waren für uns ausschlaggebend, die benötigten Steckverbinder im Raster 1.27 mm von ept zu beziehen.

Einkäufer Hardware-Entwicklung

Bei den One27-Steckverbindern können wir das bereits angewendete Leiterplattenlayout beibehalten. Somit können wir ganz einfach und ohne Änderungen im Design auf die SMT-Steckverbinder von ept umstellen.

Entwicklungsingenieur Hardware-Entwicklung

Durch den Versatz der Anschlüsse bei den abgewinkelten One27-Leisten von ept ersparen wir uns die zweite Kamera, um die Qualität der Lötung sicher zu stellen.

Fertigungsleiter Contract Manufacturing

Dank ept können wir die IDC-Federleiste im Raster 1.27 mm nun auch lose, also ohne Kabelkonfektion beziehen.

Leiter Einkauf Automatisierungstechnik

Der Löttest für die One27 SMT-Steckverbinder von ept hat mich von der optimalen Verarbeitbarkeit dieser Stecker überzeugt. So hatte ich Steckverbinder beim Auswahlverfahren noch nie betrachtet!

Entwicklungsleiter Baugruppenfertigung

Einen direkten Nachweis dafür, wie gut sich Steckverbinder auf der Leiterplatte verlöten lassen, hatte ich vorher noch nicht gesehen. Der Löttest der One27-Leiterplattensteckverbinder hat mir die Augen geöffnet: hier ist tatsächlich sichtbar, wie sicher die Lötverbindung der Kontakte auf die Leiterplatte ist.

Einkäufer Embedded Computing

Für uns war es sehr hilfreich, IDC-Federleisten im Raster 1.27 mm mit einer so großen Auswahl an Kontaktzahlen lose beziehen zu können.

Entwicklungsingenieur Hardware-Entwicklung

Wir würden Sie gerne an Ihrem schönen Standort besuchen, jedoch haben wir aus Sicht der Qualität keinen Grund für einen Besuch

Einkäufer Hardware-Entwicklung
