Float27 - Unsere Lösung im Bereich Floating
Key Features
- 1.27 mm Raster
- 26.1 mm bis 30.7 mm Leiterplattenabstand
- ± 0.8 mm Toleranzausgleich in X- und Y-Richtung
- Bis zu 2.4 mm Kontaktüberdeckung in Z-Richtung
Vorteile
- Hohe Vibrations- und Schockfestigkeit
- Entlastung des Steckbereichs und der Lötstelle
- Geringe Verschiebekräfte
Float27: Übersicht
Federleiste gerade
Float27 Federleiste x²high-profile Art.Nr. 424-56080-51

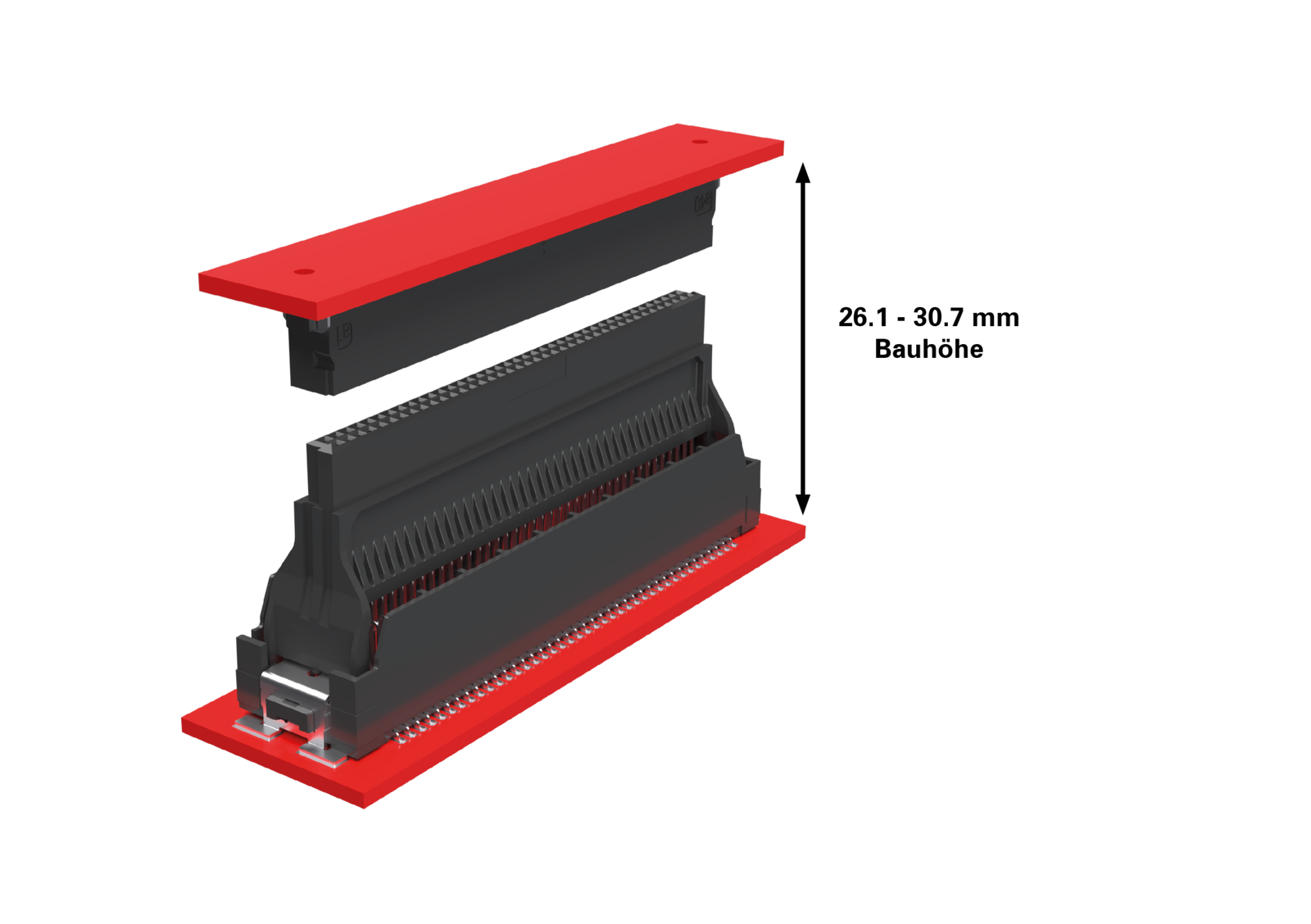

Messerleiste gerade
One27 Messerleiste low-profile Art.Nr. 413-52080-51
One27 Messerleiste mid-profile Art.Nr. 413-53080-51
One27 Messerleiste high-profile Art.Nr. 403-54080-51
andere Polzahlen? andere Stapelhöhen? alternative Kontaktbeschichtungen? Sonderbestückte Varianten? Nacheilende Kontakte?

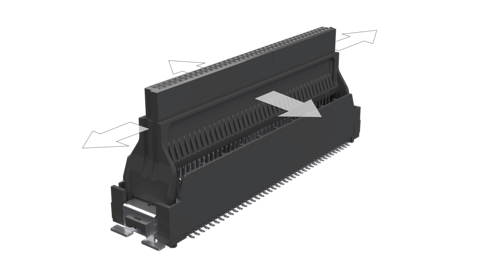

Highlights des Float27 SMT floating Steckverbinders
- in X- und Y-Richtung
- während des Steckvorgangs
- sowie im gesteckten Zustand
Technische Besonderheiten des Float27 Steckverbinders
Details im Überblick
für korrekte Verbindung von Messer- und Federleiste
zum Ausgleich von Mitten- und Winkelversatz beim Stecken
robuste Verbindung zur Leiterplatte
optimale Verarbeitung durch exakte Platzierung
prozesssicheres Löten bei der Verarbeitung
hohe Stabilität und Belastbarkeit der Lötstelle
Details im Überblick
für sichere und zuverlässige Kontaktierung
zuverlässige Kontaktierung durch Kontaktschluss auf gewalzter, glatter Oberfläche
hohe Zuverlässigkeit durch hohen Toleranzausgleich
zur Realisierung des hohen Toleranzausgleichs
Float27 Leiterplattensteckverbinder
Unsere Float27 SMT-Leiterplattensteckverbinder im Raster 1.27 mm mit Floating Funktion leisten nun genau das und noch viel mehr: sie sind durch ihren hohen Toleranzausgleich von bis zu ± 0.8 mm prädestiniert für eine Vielzahl von Anwendungen, welche äußerst hohe Schock- und Vibrationsbelastungen aufweisen, große Leiterplattenabstände überbrücken müssen und noch dazu automatisiert verarbeitet werden. Durch die Kombination der Float27 Federleiste mit den verschiedenen Bauformen der One27 Messerleisten sowie einem hohen Übersteckbereich, kann quasi jeder Leiterplattenabstand von 26.1 bis 30.7 mm realisiert werden. Optimale Verarbeitbarkeit der SMT-Leiterplattensteckverbinder garantieren wir durch eine Koplanaritätstoleranz von nur 0.1 mm. Zudem wird maximale Robustheit durch den doppelschenkligen Federkontakt ermöglicht.
Probieren Sie die Float27-Steckverbinder am besten selbst aus und bestellen Sie gleich Ihre kostenlosen Muster!"
Dominik Dotzer, Produktmanager ept GmbH
FAQ: Fragen und Antworten zu Float27 SMT-Leiterplattensteckverbindern
Wie können Float27 SMT-Leiterplatten-Steckverbinder verarbeitet werden?
Das Float27-Steckverbindersystem wird per Surface Mount Technology (SMT) verarbeitet und somit direkt auf Leiterplatten verlötet. Positionierzapfen an der Unterseite der Float27-Stecker garantieren dabei eine exakte Positionierung auf der Leiterplatte. ept sichert außerdem eine Koplanarität der Kontakte von max. 0.1 mm zu, um prozesssicheres Löten bei der Verarbeitung zu gewährleisten.
Auf welche Arten können Leiterplatten mit den Float27 SMT-Steckverbindern miteinander verbunden werden?
Durch die Kombination mit den unterschiedlichen Messerleisten der One27-Steckverbinderfamilie können Verbindungen von Leiterplatten in paralleler und rechtwinkliger Anordnung realisiert werden.
Welche Leiterplattenabstände können mit den Float27-Steckverbindern realisiert werden?
Mit den Float27-Leiterplattensteckverbindern kann ein minimaler Leiterplattenabstand von 26.1 mm und ein maximaler Leiterplattenabstand von 30.70 mm realisiert werden. Dies wird zum einen durch den hohen Übersteckbereich von 2.4 mm ermöglicht. Messer- und Federleiste können damit bis zu 1.5 mm auseinandergezogen werden und garantieren weiterhin eine optimale und zuverlässige Kontaktierung.
Warum ist der Kontakt zwischen Messer- und Federleiste bei den Float27-Steckverbindern besonders zuverlässig?
Die Kontaktierung erfolgt bei den Float27-Steckverbindern über einen doppelschenkligen Federkontakt, der den Kontaktstift der Messerleiste umschließt. Zudem erfolgt die Kontaktierung über die glatte, gewalzte Fläche des Federkontaktes. Abrieb der Kontaktfläche und Spanbildung beim Stecken der Float27-Stecker sind somit ausgeschlossen.
Für welche Anwendungen werden Float27 Leiterplattensteckverbinder eingesetzt?
Float27 Steckverbinder eignen sich für alle Anwendungen mit hohen Schock- und Vibrationsbelastungen. Der Toleranzausgleich über den Mäander entlastet den Lötbereich, vermindert den Stress auf die Lötstelle und sorgt für geringe Verschiebekräfte. Ebenfalls geeignet sind die Float27 Steckverbinder für einen automatisierten Bestück-Prozess oder auch wenn mehrere Steckverbinder auf einer Leiterplatte verlötet werden sollen. Fertigungstoleranzen werden von der Floating Funktion bis zu ± 0.8 mm ausgeglichen.
Welche Toleranzen gleichen Float27 Leiterplattensteckverbinder aus?
Die Float27-Steckverbinder ermöglichen einen hohen Toleranzausgleich. So ist beim Stecken von Messer- und Federleiste, sowie im gesteckten Zustand, eine Versatztoleranz von ± 0.8 mm in Längs- und Querachse erlaubt. Zusätzlich bietet eine Kontaktüberdeckung von bis zu 2.4mm diesen hohen Toleranzausgleich auch in Z-Richtung.
Kann die Kontrolle der Verlötung der Float27 SMT-Steckverbinder auf der Leiterplatte durch automatische optische Inspektion (AOI) erfolgen?
Ja, das Kontaktdesign der Float27-Stecker ist für eine automatische optische Prüfung nach dem Löten ausgelegt. Die Kontakte der Float27-Leiterplattensteckverbinder sind versetzt angeordnet, so dass die automatische optische Inspektion von einer Seite durchgeführt werden kann.
Sind die ept-Leiterplatten-Steckverbinder RoHS-konform?
RoHS (Restriction of the use of certain Hazardous Substances) ist die Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wir bestätigen, dass Float27-Steckverbinder von ept laut RoHS-Bestätigung RoHS 2011/65/EU konform sind. Nähere Informationen finden Sie unter RoHS & REACH.
